Инструкция по эксплуатации Husqvarna TR530
Страница 29
29
3

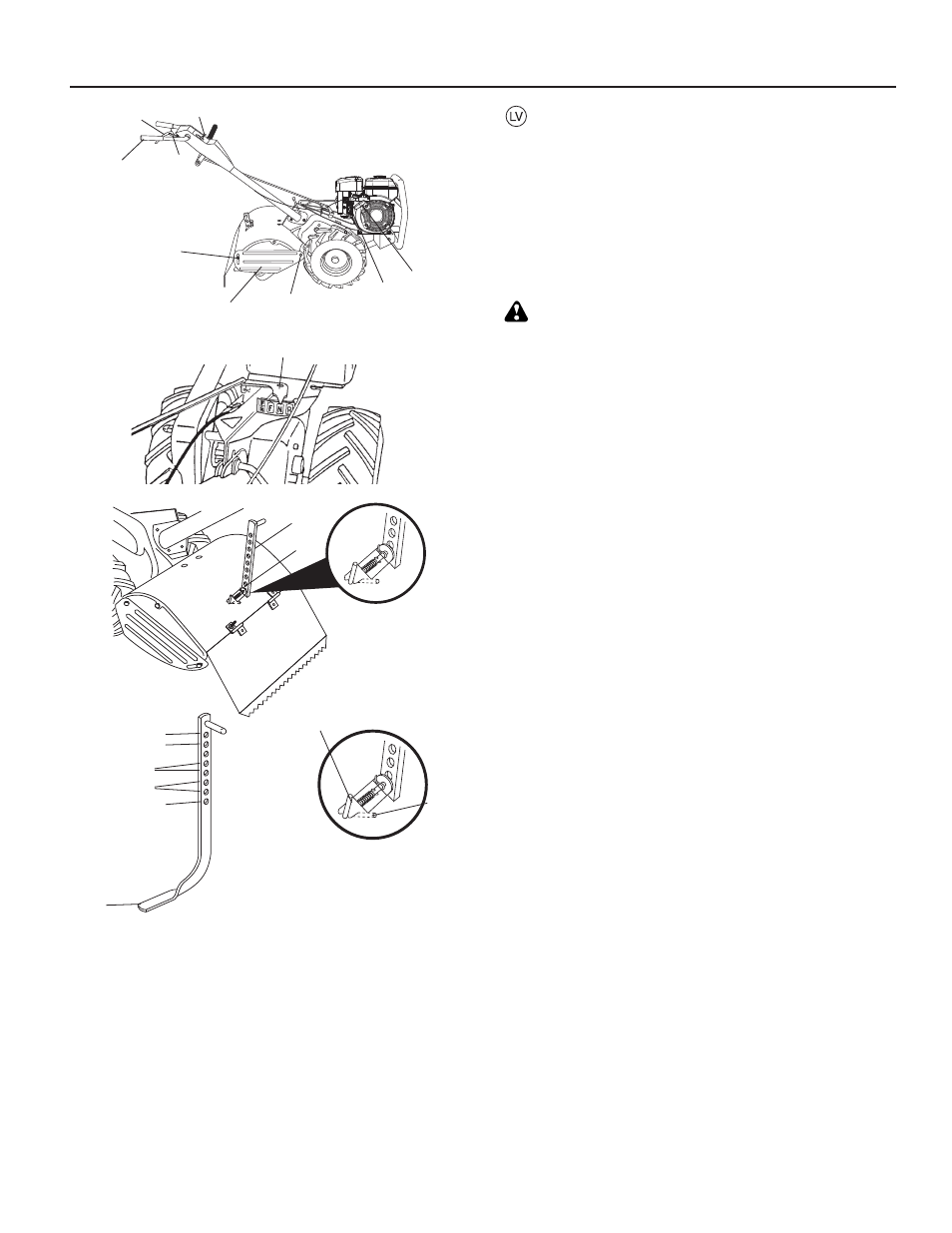

Iespraudums
A
ilustrācija
10
Iespraudums
B
Iespraudums
C
ilustrācija
9
1. Ārmalu aizsargs
2. Uzgrieznis „A”
3. Uzgrieznis „B”
4. Piedziņas vadības
svira
5. Piedziņas vadības
atvienotājmehānisms
6. Rokturis
7. Degvielas droseles
vadība
8. Degvielas vārsts
9. Startera
rokturis
10. Ātrumpārslēga indi-
kators
11. Dziļuma mērītājs
12. Dziļuma mērītāja tapa
13. Transportēšanas
pozīcija
14. Seklākā aršana
15. Sekla aršana
16. Dziļa aršana
17. Dziļākā aršana
18. Dziļuma mērītājs
19. R e l e a s e ( A t l a i s t )
pozīcija
20. Lock (Saslēgt) pozīcija
Atpakaļgaita
a. Atlaidiet piedziņas vadības sviru (9. ilustr.).
b. Pārslēdziet degvielas droseles vadības kloķi (9. ilustr.)
uz “SLOW”(Lēnu) ātrumu.
c. Pārslēdziet ātrumpārslēga indikatoru (10. ilustr. – iesprau-
dums A) uz „R” (atpakaļgaitas) pozīciju.
d. Nestāviet tieši aiz kultivatora.
e. Lai sāktu sviras kustību, pabīdiet uz leju piedziņas vadības
atvienotājmehānismu un saspiediet piedziņas vadības
sviru (9. att.). Tapas negriezīsies.
UZMANĪGI
Kāpjoties atpakaļ., neuzgrūdieties virsū tādiem šķēršļiem
kā koks, žogs.
Zaru un dzinēja apstādināšana
a. Atlaižot piedziņas vadības stieni (9. attēls), sviras kustība
un tapas tiks apturētas.
b. Pārvietojiet ātrumpārslēga indikatoru (10. attēls/A
ievadne) stāvoklī N (neitrālā pozīcija).
c. Lai izslēgtu dzinēju, pārvietojiet droseles vadību (9. attēls)
stāvoklī SLOW (Lēni) un, pirms droseles pārvietošanas
stāvoklī STOP (Apturēt), ļaujiet dzinējam darboties 1 vai
2 minūtes lēnu apgriezienu režīmā.
d. Aizveriet degvielas vārstu (9. attēls).
e. Lēni pavelciet startera rokturi (9. attēls), un, sajūtot
pretestību, iestatiet rokturi tā sākotnējā stāvoklī. Šī
darbība ir nepieciešama, lai nepieļautu mitrā āra gaisa
iekļūšanu sadegšanas kamerā.
Regulēšana
a. Atlaidiet piedziņas vadības sviru (9. ilustr.).
b. Pārslēdziet degvielas droseles vadības kloķi (9. ilustr.)
uz “SLOW”(Lēnu) pozīciju.
c. Pārslēdziet ātrumpārslēga indikatoru (10. ilustr. – insrt
A) uz „F” (uz priekšu) pozīciju. Zari nesāks griezties.
d. Paceliet rokturi, lai izceltu zarus no zemes (9. ilustr.).
e. Pagrieziet rokturi virzienā, kas ir pretējs jums
vēlamajam,uzmanīgi turot kājas un pēdas tālāk no zariem.
Kad esat pabeidzis apgriešanu, nolaidiet rokturi. Iestatiet
ātrumpārslēga indikatoru STĀVOKLĪ (F) (zemes apstrāde) un
pārvietojiet droseles vadību vajadzīgajā ātrumā. Lai sāktu dar-
bu, pabīdiet uz leju piedziņas vadības atvienotājmehānismu
un piespiediet piedziņas vadības sviru pie roktura.
Ārmalu aizsargi
Ārmalu aizsargu mugurpuse (9. ilustr.) ir saslēgta kopā
tā, lai tos varētu pacelt, arot dziļi, un nolaist, arot sekli, lai
pasargātu nelielus augus no aprakšanas. Atskrūvējiet vaļīgāk
uzgriežņus
“A” un “B”. Novietojiet aizsargu vēlamajā pozīcijā
(abas puses). Piegrieziet uzgriežņus.
Pārvadāšana
a. Nolaidiet dziļuma mērītāju līdz zemākajai pozīcijai un
iespraudiet dziļuma mērītāja tapu pašā augstākajā
caurumā.
b. Transportēšanai pārslēdziet ātrumpārslēga indikatoru
(10. ilustr. iespraudums A) uz „F” (uz priekšu) pozīciju.
c. Lai sāktu sviras kustību, pabīdiet uz leju piedziņas vadības
atvienotājmehānismu un saspiediet piedziņas vadības
sviru. Tapas un riteņi sāks griezties.
d. Pārslēdziet degvielas droseles vadības kloķi (9. ilustr.)
uz vēlamo ātrumu.
10
20
19
depth_sta
ke_
2
18
17
13
14
15
16
1
2
9
6
4
5
3
7
8
depth_stak
e_
1
11
12
