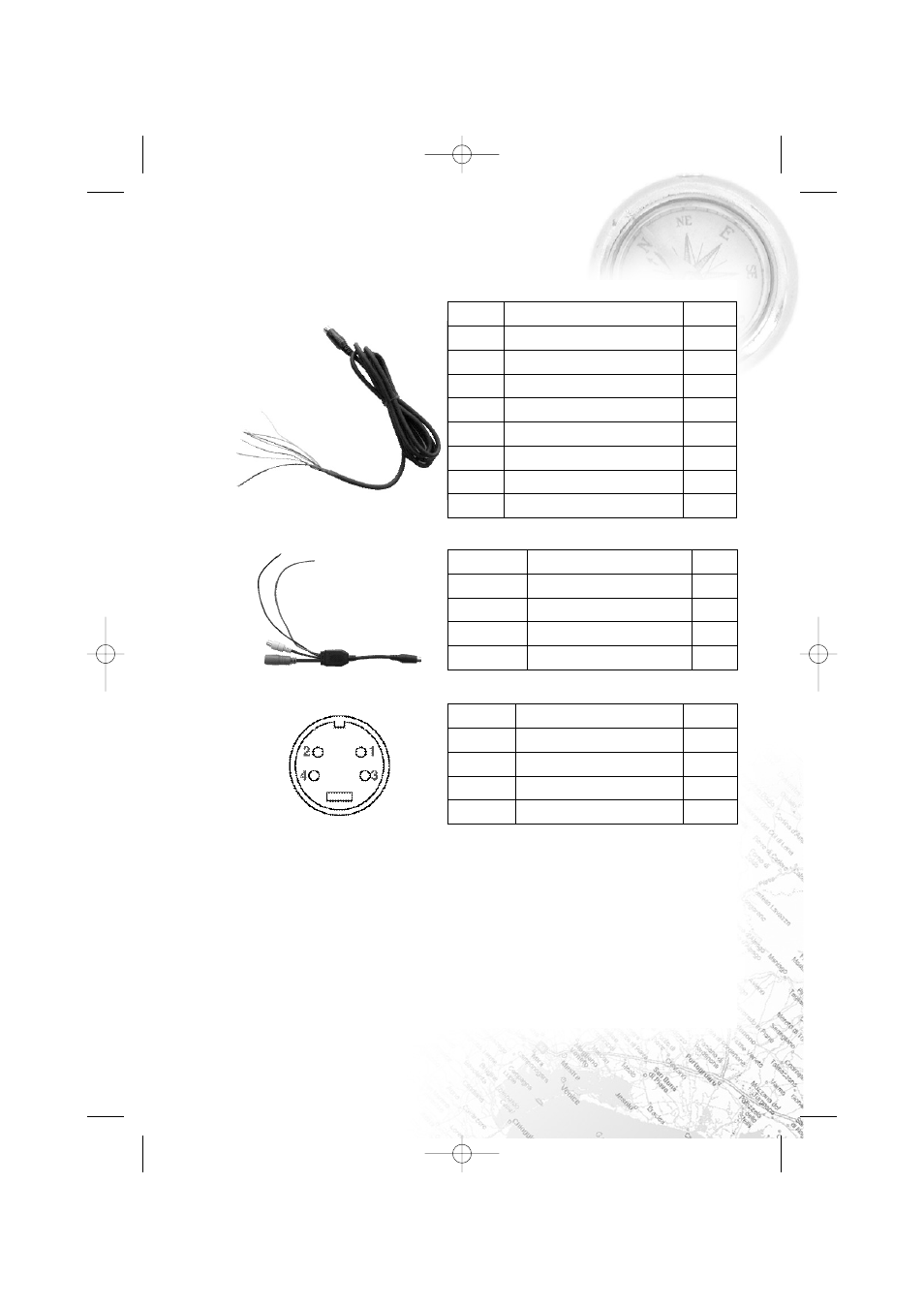

Распиновка кабеля RGB
Распиновка кабеля Option
Распиновка красного разъема кабеля Option
Color Name Type
Orange VSYNC_5V Out
White GND
Blue B Out
Purple Touch Screen Interface In
Green G Out
Gray Navigation Audio Out Out
Red R Out
Black Navigation Mute Out Out
Color Name Type
Black GND
Red Navigation Audio Out (Amp) Out
Yellow (RCA) AUX (Video In) In
Red (4p DIN) See below
Number Name Type
1 RxD In
2 TxD Out
3 GND
4 VDD(5V)
