Инсталляция

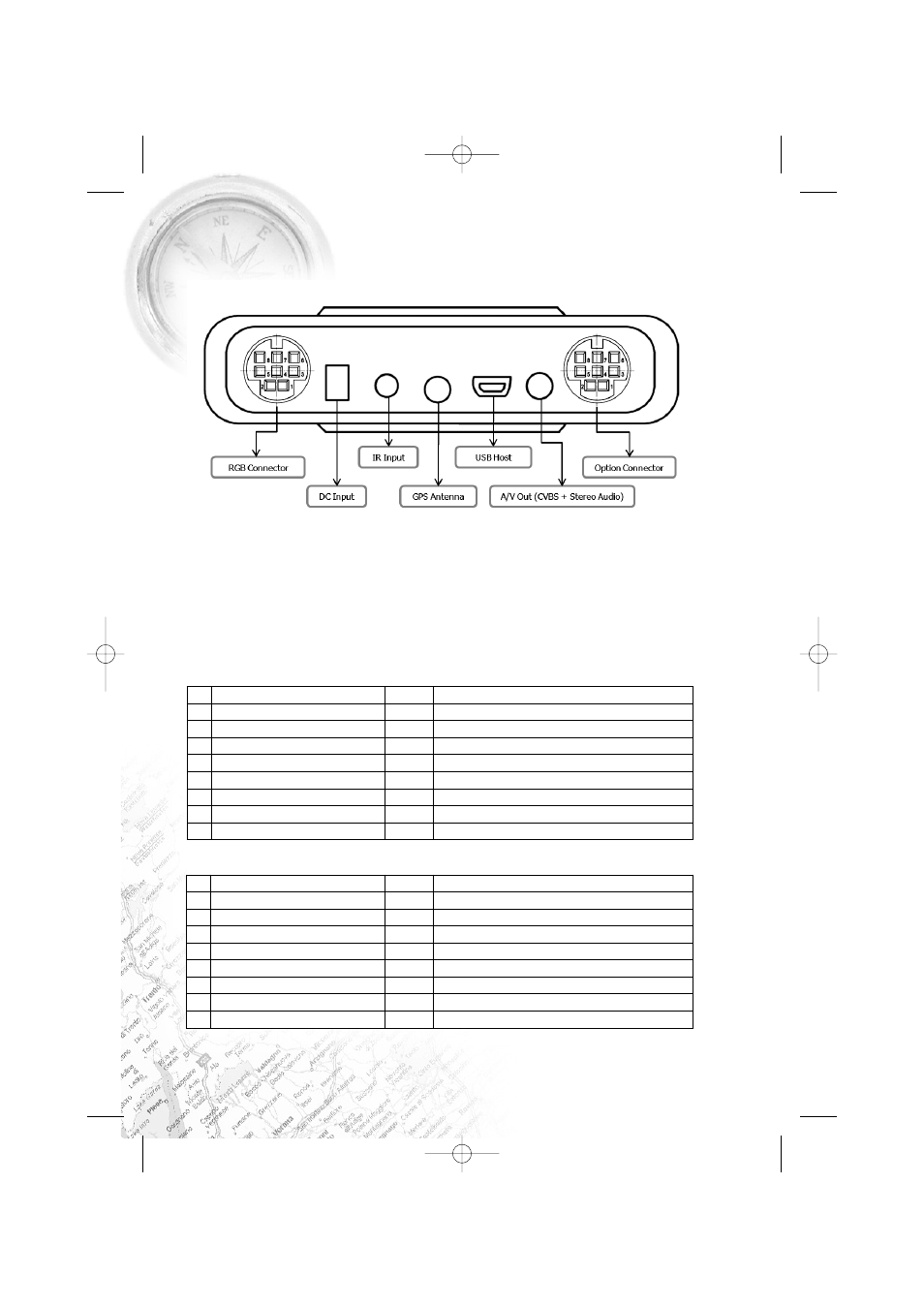

Расположение разъемов на корпусе прибора
1) RGB Connector: Передает RGB сигналы на монитор
2) DC Input: Подключение кабеля питания
3) IR Input : Ресивер Пульта на передней панели модуля
4) GPS Antenna: Подключение GPS антенны
5) USB Host: Для подключения USB
6) A/V Out : Выход NTSC Композитного сигнала и звука на монитор.
7) Option Connector : Подключение IDIO
Распиновка разъема RGB
Распиновка разъёма Option
#
Name
Type
Description
1
VSYNC_5V
Out
Video H/V Sync (5 V)
2
GND
Ground
3
B
Out
Blue Video Component (0.7 V)
4
Touch Screen Interface
In
Touch Screen Data Input (5 V)
5
G
Out
Green Video Component (0.7 V)
6
Navigation Audio Out
Out
Mono Navigation Audio
7
R
Out
Red Video Component (0.7 V)
8
Navigation Mute Out
Out
Navigation Voice On Signal (5V: Active High)
#
Name
Type
Description
1
RxD
In
RS 232 Data Receive
2
TxD
Out
RS 232 Data Send
3
GND
Ground
4
VDD
VDD 5V
5
Navigation Audio Out (Amp)
Out
Mono Navigation Audio (w/Int. 5W AMP)
6
Reserved
Reserved
7
AUX (Video)
In
CVBS Video Input
8
GND
Ground
