ВНИМАНИE: При установке датчиков и мишеней на колесные адаптеры,
их валы следует устанавливать в отверстия полностью. Следите за
тем, чтобы между валом датчика или мишени и колесным адаптером
не было люфта и зазоров. Поверните колесо, удерживая мишень.
Послушайте и почувствуйте, есть ли движение между датчиком или
мишенью и колесным адаптером. Наличие свободного хода между
датчиком или мишенью и колесным адаптером может плохо повлиять
на компенсацию биения и точность регулировки. Датчики и мишени
должны плотно прилегать к поверхности колесного адаптера; в
противном случае фиксатор может не удержать их. В результате
датчик может упасть и разбиться.
2.2 Установка колесных адаптеров на колеса
Типовая установка (Захват с внешней стороны закраин обода)
ПРИМЕЧАНИЕ: Когти реверсивны. Используйте конец оптимально
подходящий к данному ободу. Когти на колесных адаптерах
должны быть установлены одинаково по данной оси.

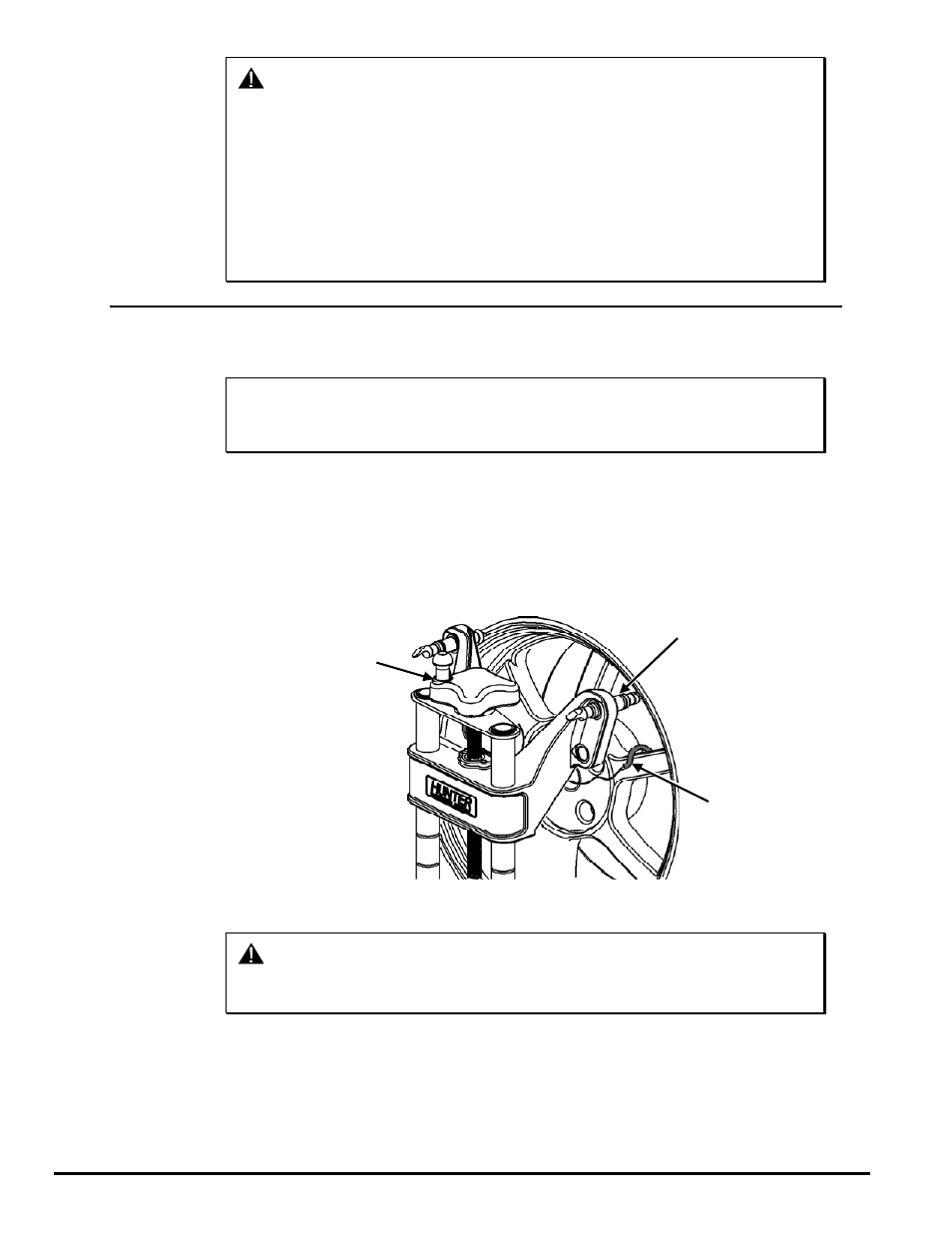

Расположите колесный адаптер так, чтобы два его верхних внешних направляющих
когтя вошли в зацепление с внешней поверхностью края обода колеса.
Расположите два нижних внешних когтя адаптера на внешней стороне верхнего
края обода и проверьте, чтобы все четыре когтя вошли в зацепление с внешней
поверхностью края обода.
Вращая ручку регулировки адаптера, плотно зажмите адаптер на
колесе.
Коготь
Крюк
Безопас-
ности
Ручка
регулировки
адаптера
Проверьте надежность установки, слегка потянув за колесный адаптер.
ВНИМАНИE: Не позволяйте скольжение когтей по ободу. При
скольжение адаптера на ободе – компенсация биения и аккуратность
измерений будут некорректны.
