ПРИМЕЧАНИЕ: Установочный вал датчика или мишени должен быть до
упора вставлен в отверстие центрального шкворня
адаптера.

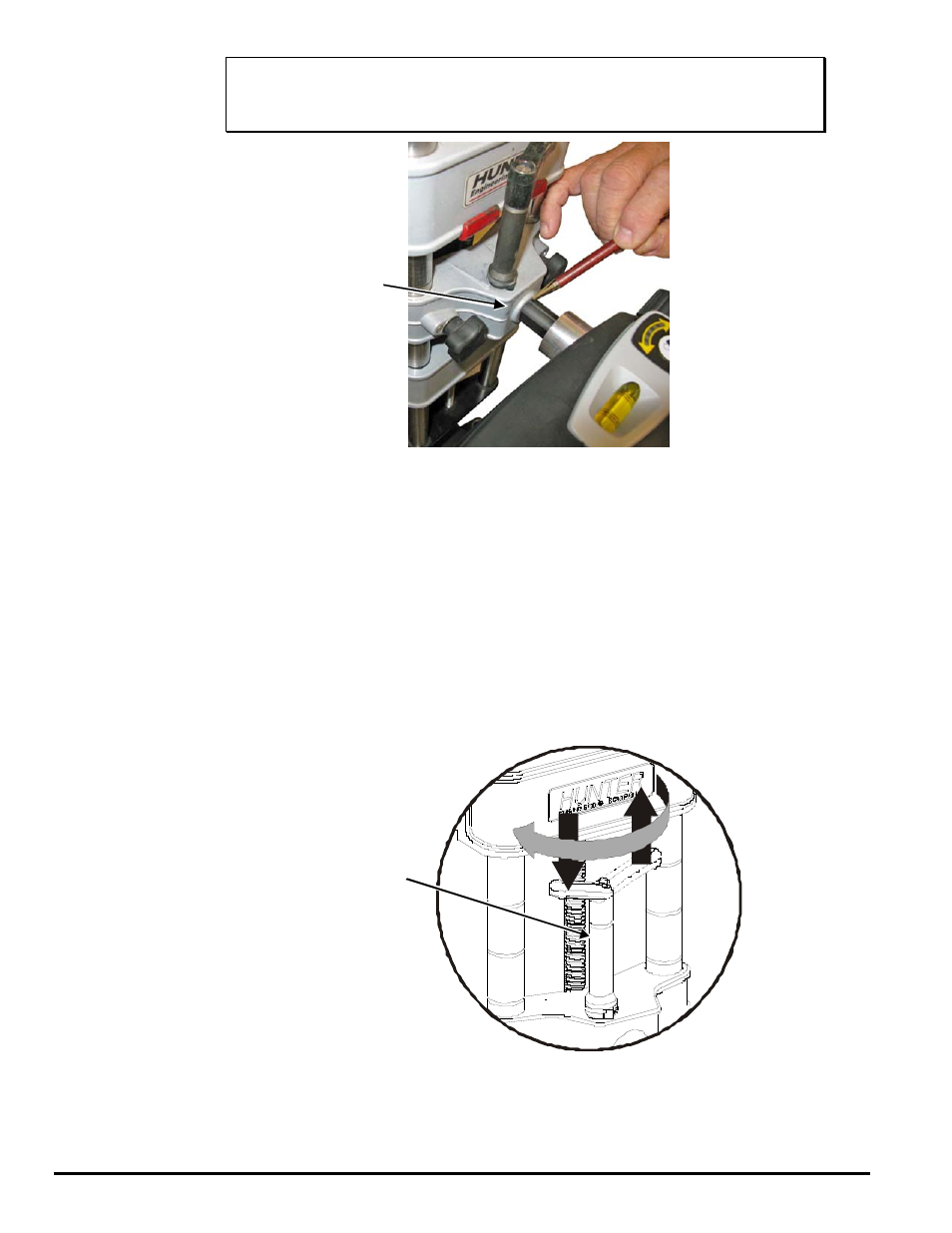

Монтажный вал
датчика установлен
полнос тью
После полной установки вала датчика в монтажное отверстие адаптера, поверните
стопорную рукоятку адаптера по часовой стрелке и надежно закрепите ее вручную.
Использование инструментов при затяжке стопорной рукоятки не допускается.
Колесной адаптер 175-321-1 с храповым рычагом
Проверните стопорную рукоятку по часовой стрелке для затяжки. При
невозможности вращения рукоятки по причине верхнего шкворня – расширьте
адаптер для сдвига верхнего шкворня или переместите саму рукоятку ее
поднятием, перестановкой и опусканием.
Затягивайте стопорную рукоятку крепко до упора.
После полной затяжки переместите стопорную рукоятку в положение 9-ть часов ее
поднятием, перестановкой и опусканием.
Стопорная
рукоятка
Перемещение стопорной рукоятки в положение 9-ть часов.
В данной позиции не происходит ненужного контакта с верхним шкворнем или
самим датчиком во время регулировки.
16
• RT1BTRУстановка датчиков
Беспроводные датчики РУУК серии DSP700
