номеров выводов. Аккуратно обожмите
разъем, убедившись, что каждый
провод надежно закреплен.
Шаг 3: подключите кабель категории
5/5e к модулю AB 2.
Когда кабель протянут в место
установки AB 2, подключите к нему
кабель категории 5/5e.
Прежде чем выполнять подключения,
очистите внешнюю изоляцию кабеля
категории 5/5e примерно на 4 – 5 см от
конца, не повредив внутренние
проводники. Далее разделите четыре
витые пары в кабеле и затем
расплетите концы каждой пары
примерно на 1,5 см.
Концевая заделка производится в
блоке подключения входного кабеля
Input-Cable Connection Block.
Подключите провода, используя
стандартные инструменты и процедуры
монтажа с прорезанием изоляции (IDC).
Не используйте отвертки для того,
чтобы вставить провод в гнезда
подключения IDC. Убедитесь, что
никакие отдельные провода не
закорочены, так как это может вызвать

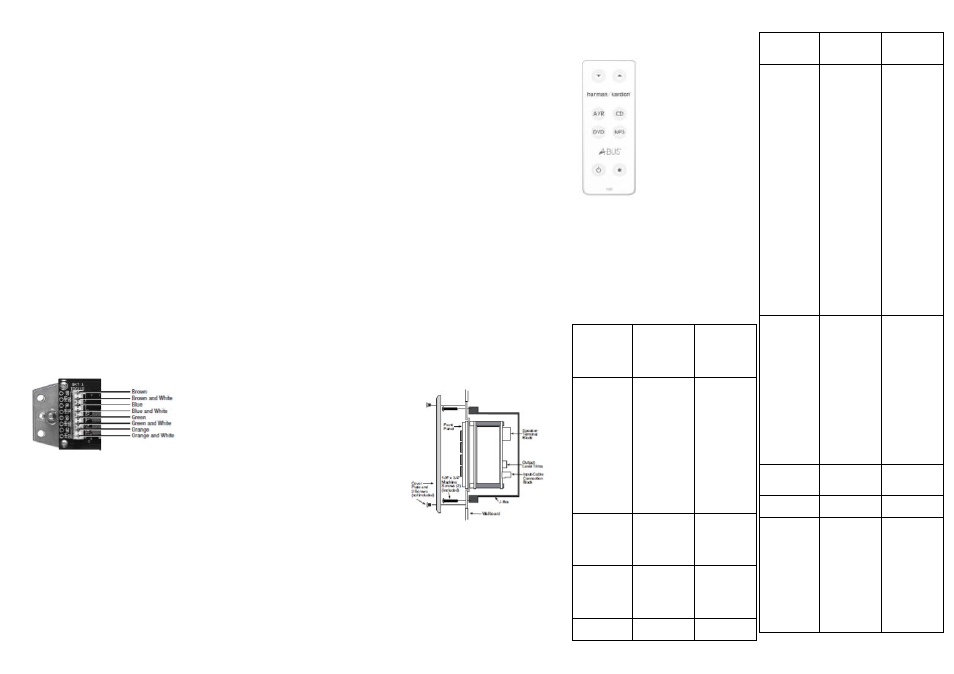

повреждение модуля AB 2. Слева
направо соединения производятся так,
как показано на рисунке ниже.
Шаг 4: подключите кабель от
колонок к AB 2.
Подключите провода колонок в
соответствии с цветной кодировкой на
клеммной колодке колонок. Обратите
внимание на обозначение полярности,
а также избегайте перекручивания
кабелей между собой.
Ослабьте фиксирующие винты на
клеммах колонок и вставьте провода в
соответствующие отверстия. Затяните
винты, чтобы закрепить провода.
Шаг 5: подключение AB 2 к A-BUS
устройству.
Убедившись, что подключения кабеля
от колонок и кабеля категории 5/5e
были сделаны правильно, вставьте
разъем RJ-45 на ресиверном конце
кабеля в разъем A-BUS на задней
панели A-BUS устройства.
Далее включите ресивер или другой
источник и многокомнатную систему.
Индикатор состояния Status LED
должен гореть, если все подключения
выполнены правильно. Когда AB 2
включен нажатием на кнопку выбора
источника или с помощью пульта
дистанционного управления
(посредством инфракрасной команды),
будет гореть красный индикатор на
кнопке выключения Power Off, и
зеленый индикатор будет обозначать
текущий источник.
Шаг 6: регулировка выходных
уровней.
С помощью следующих действий
производится настройка уровня AB 2.
После того, как эта процедура
завершена, дальнейшая регулировка
громкости производится с помощью
кнопок громкости Volume Up/Down
Buttons на AB 2, пульта, входящего в
комплект, либо других пультов
дистанционного управления.
Когда включена многокомнатная
система и воспроизведение на
источнике, нажмите и удерживайте
кнопку Volume Up Button в течение 20
секунд для установления
максимального уровня звука модуля.
Далее отрегулируйте каждый из
подстроечных потенциометров до тех
пор, пока выходной сигнал не начнет
отсекаться. Теперь производите
регулировку в обратном направлении,
пока отсечка не остановится. Это и есть
правильный уровень для вашего
конкретного A-BUS устройства и
модуля AB 2. Верните нормальный
уровень громкости для прослушивания
перед тем, как продолжить процесс.
Шаг 7 (дополнительно):
переключения клавиатуры.
Вы можете переключать клавиатуру
для лучшего отражения устройств-
источников, подключенных к ABH 4000
или другому многозонному
концентратору. Кнопки Power
Off/Mute, Skip Up/Down and Volume
Up/Down остаются теми же, а названия
источников изменяются соответственно
AVR на TN (радиоприемник), CD на
SAT, DVD на VID, MP3 на The Bridge
icon.
Для изменения наборов клавиш,
снимите белую переднюю панель AB 2,
аккуратно нажав на четыре зажима,
удерживающих ее на металлическом
каркасе. Будьте осторожны, чтобы
случайно не повредить зажимы.
Полностью клавиатура может быть
снята и заменена посредством
небольших отверстий по бокам рамки
клавиатуры, находящихся напротив
соответствующих штырьков сзади
передней панели AB 2.
При замене передней панели,
расположите ее так, чтобы красное
окошко находилось над красным
индикатором на каркасе.
Шаг 8: установка AB 2.
Поместите AB 2 в коробку разводки,
убедившись, что свободный монтаж
надежно зафиксирован внутри стены
или коробки, и что между соединениями
нет коротких замыканий.
Прикрепите модуль к коробке разводки,
используя для этого входящие в
комплект винты, продев их сквозь
соответствующие прорези Screw Slots.
Прикрепите декоративную панель (нет
в комплекте), используя отверстия
Screw Holes. Можно использовать
декоративные панели любого цвета, но
сам модуль красить нельзя.
Функционирование
Когда модуль AB 2 правильно
подключен к системе и система
находится в режиме ожидания standby
mode (есть питающее напряжение, но
A-BUS устройство выключено),
индикатор состояния будет гореть,
показывая, что система готова к
включению. Когда модуль AB 2
включен, красный индикатор под
кнопкой выключения питания Power Off
будет гореть, а под кнопкой
соответствующего
источника будет гореть
зеленый индикатор.
Нажмите кнопку
выбора источника или
используйте пульт ABR
для включения AB 2 и
начала
воспроизведения.
Некоторые устройства
переключения
источников
предоставляют
дополнительные
команды, как показано в таблице ниже.
ЗАМЕЧАНИЕ: для некоторых
моделей ресиверов может
потребоваться включение их
многокомнатной системы вручную
до того, как можно будет
использовать AB 2. Обратитесь к
инструкции по эксплуатации
соответствующего ресивера для
более детальной информации.
Переключ
атель Нажатие/
пульт ABR Нажатие и
удержива-
ние
(только
AB 2)
AVR Первое
нажатие
включает
систему и
воспроизве
дение
радиоприе
мника;
последующ
ие нажатия
переключа
ют
диапазоны Выбирает
музыкальну
ю
подставку в
качестве
источника
и начинает
воспроизве
дение
CD* Включает
систему и
выдает
команду
Play/Pause Переход к
другому
диску
DVD* Включает
систему и
начинает
воспроизве
дение Воспроизве
дение
MP3* Включает
систему и Воспроизве
дение
начинает
воспроизве
дение
Power Off Заглушени
е звука Выключает
систему
(если
текущий
источник
AVR,
выключает
многокомна
тную
систему
AVR-а;
если
устройство,
подключен
ное к
концентрат
ору ABH
является
текущим
источником
,
выключает
концентрат
ор)
Skip
Up/Down*
(только
AB 2) Если
источник:
· AVR – на
пресет
вверх
· CD –
следующ
ий трек
· DVD –
следующ
ая часть
· MP3 –
нет
действия
Если
источник:
· AVR – на
пресет
вверх
· CD –
следующ
ий трек
· DVD –
следующ
ая часть
MP3 – нет
действия
Volume Up Увеличива
ет
громкость Увеличива
ет
громкость
Volume
Down Уменьшает
громость Уменьшает
громость
System
(только
пульт
ABR) Если
воспроизво
дится
Источник 1,
выключает
A-BUS
устройство
; при
воспроизве
дении
другого Нет
примене-
ния
