В Си-Би диапазоне наибольшее распространение получили антенны с
вертикальной поляризацией. Это связано с тем, что на автомобиле сложно разместить
эффективную антенну с горизонтальной поляризацией, а Си-Би связь в основном
применяется для мобильных объектов. Из этих же соображений применяются антенны
с круговой диаграммой направленности с “заземленным” основанием.
В общем случае имеются два типа антенн для мобильных Си-Би радиостанций -
полноразмерный штырь длиной 1/4 волны (2,75 м) и укороченная согласованная
штыревая антенна (от 0,5 до 1,9 м). Из-за большой длины полноразмерных антенн на
автомобилях применяются, в основном, укороченные антенны длиной не менее 1,2 м, в
различных конструктивных исполнениях с креплением через отверстие в крыше, на
кронштейне за отбортовку водостока или на магнитном основании (см. рис. 6).

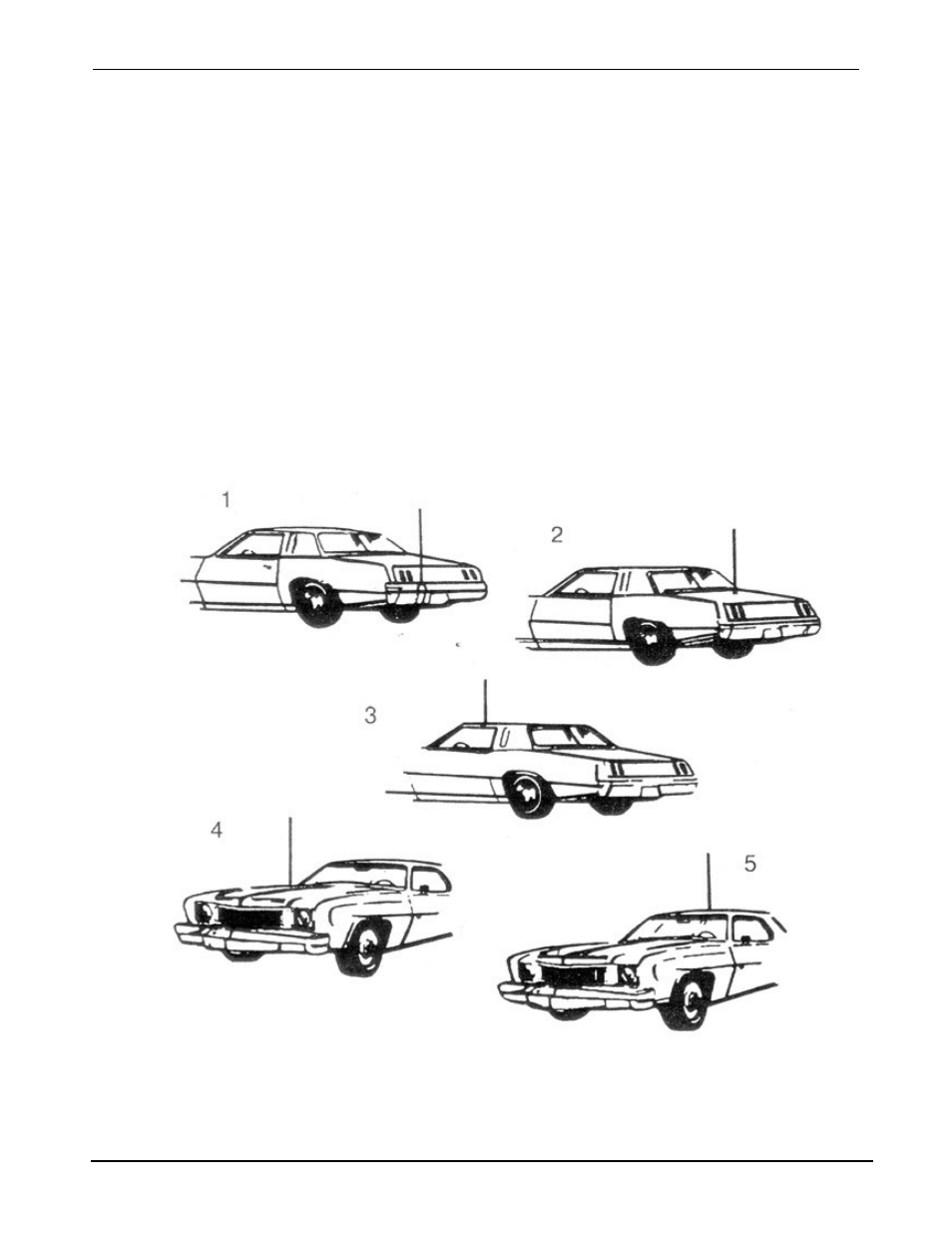

Рис. 6. Типичные места установки автомобильных антенн.
11
