4 • Системные устройства
Инструкция по установке
114
Конфигурация выходов (выходных устройств)
Выходы, как правило, управляют светодиодным индикатором и зуммером на считывателях.
Контроллеры типа KT-200, KT-300 имеют по четыре выхода (по 2 на одну дверь), контроллеры KT-
400 имеют по 16 выходов (по 4 на одну дверь). KT-100 отслеживает статус двух выходов.
Электрические выходы имеют конфигурацию с открытым коллектором. В деактивированном
состоянии они создают разомкнутый контур (не подсоединены к заземлению), а в активированном
состоянии соединены на землю. Выходные устройства можно настроить через меню Controller
(Контроллер) или меню Gateway (Шлюзы).

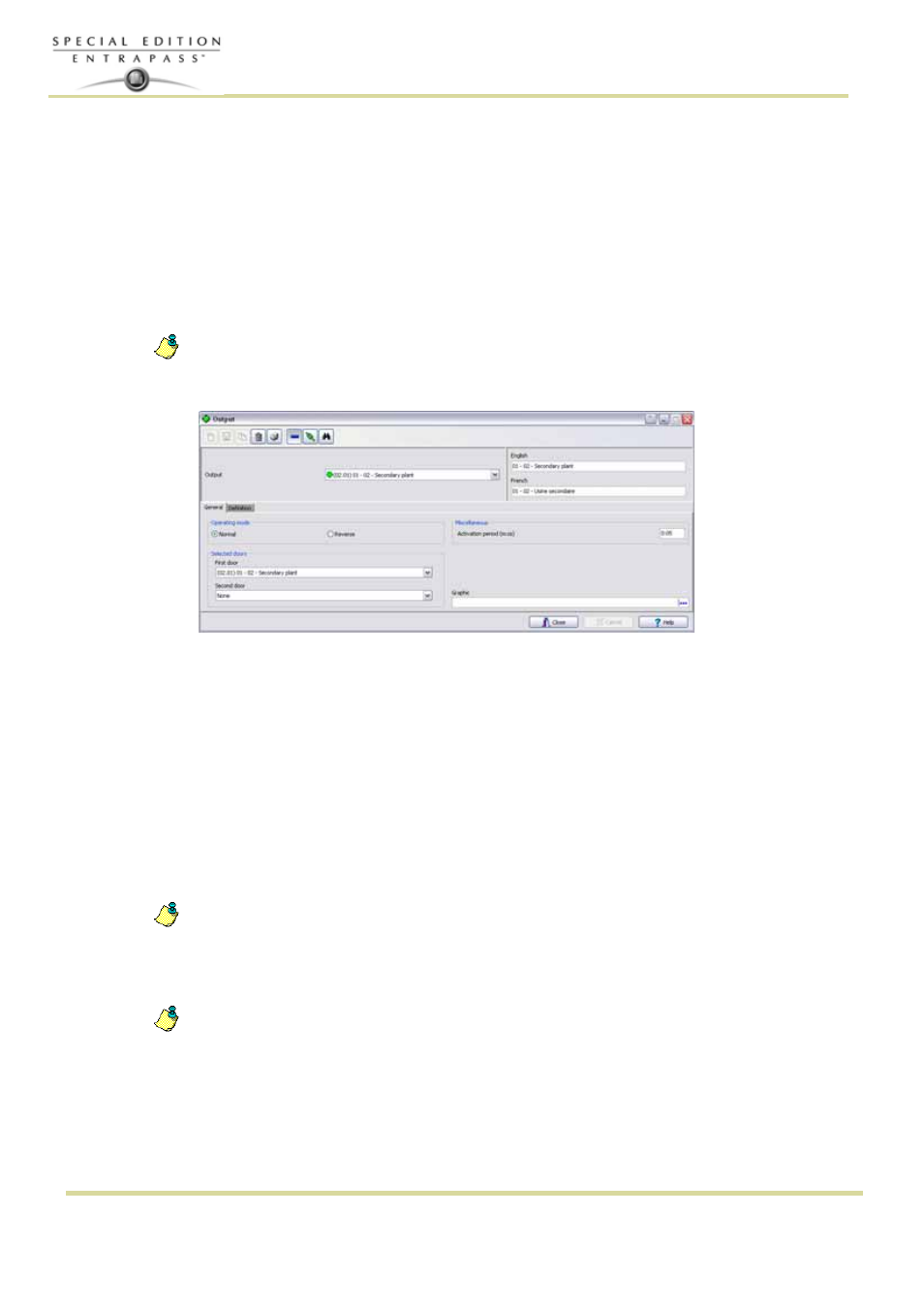

Назначение общих параметров выходов (раздел Output)
1
В окне Devices (Устройства) нажать иконку Output (Выходы).
ПРИМЕЧАНИЕ: В случае использования системы KT-400 раздел Miscellaneous (Прочее) не
показывается, так как его параметры уже описаны в разделе Gateway (Шлюзы), закладка
KT-400 events (События KT-400).
2
Указать, какие физические компоненты связаны с выходами для выхода: шлюз, сайт/луч,
контроллер.
3
В выпадающем списке Output (Выходы) выделить выход, конфигурацию которого необходимо
настроить.
4
Указать режим работы выходного устройства в поле Operating mode (Рабочий режим) (по
умолчанию установлен режим Normal):
•
Normal (Стандартный) – выход заземляется при активации.
•
Inverse (Обратный) – выход размыкается (не заземляется) при активации.
5
IВ разделе Selected doors (Выбранные двери) указать, какая дверь будет оказывать влияние на
выход/output, который вы настраиваете.
•
First door (Первая дверь) – только порт первой двери будет отслеживать статус,
указанный для этих событий.
•
Second door (Вторая дверь) – только порт второй двери будет отслеживать статус,
указанный для этих событий.
ПРИМЕЧАНИЕ: Эта функция недоступна для контроллеров типа KT-100 и KTES.
6
Указать задержку на период активации в поле Activation period (m:ss) delay. Это время
активации в секундах, в течение которого выход остаётся активным, если он запрограммирован
на временную активацию. При выборе значения "e" выход будет всегда оставаться активным,
независимо от типа активации. Значение от 1 сек. до 4 мин. 15 сек. по умолчанию 5 сек.
ПРИМЕЧАНИЕ: Эта опция недоступна для контроллеров KT-400 и KTES.
Установление связей событий дверей с дополнительными выходами
Системные события могут вызывать срабатывание дополнительных выходов. Для этого необходимо
указать, каким образом каждое событие должно вызывать срабатывание настраиваемого выхода.
