RQTX0280
УКРАЇНСЬКА
11
COMPONENT
VIDEO IN
P
B
P R
Y
VIDEO IN

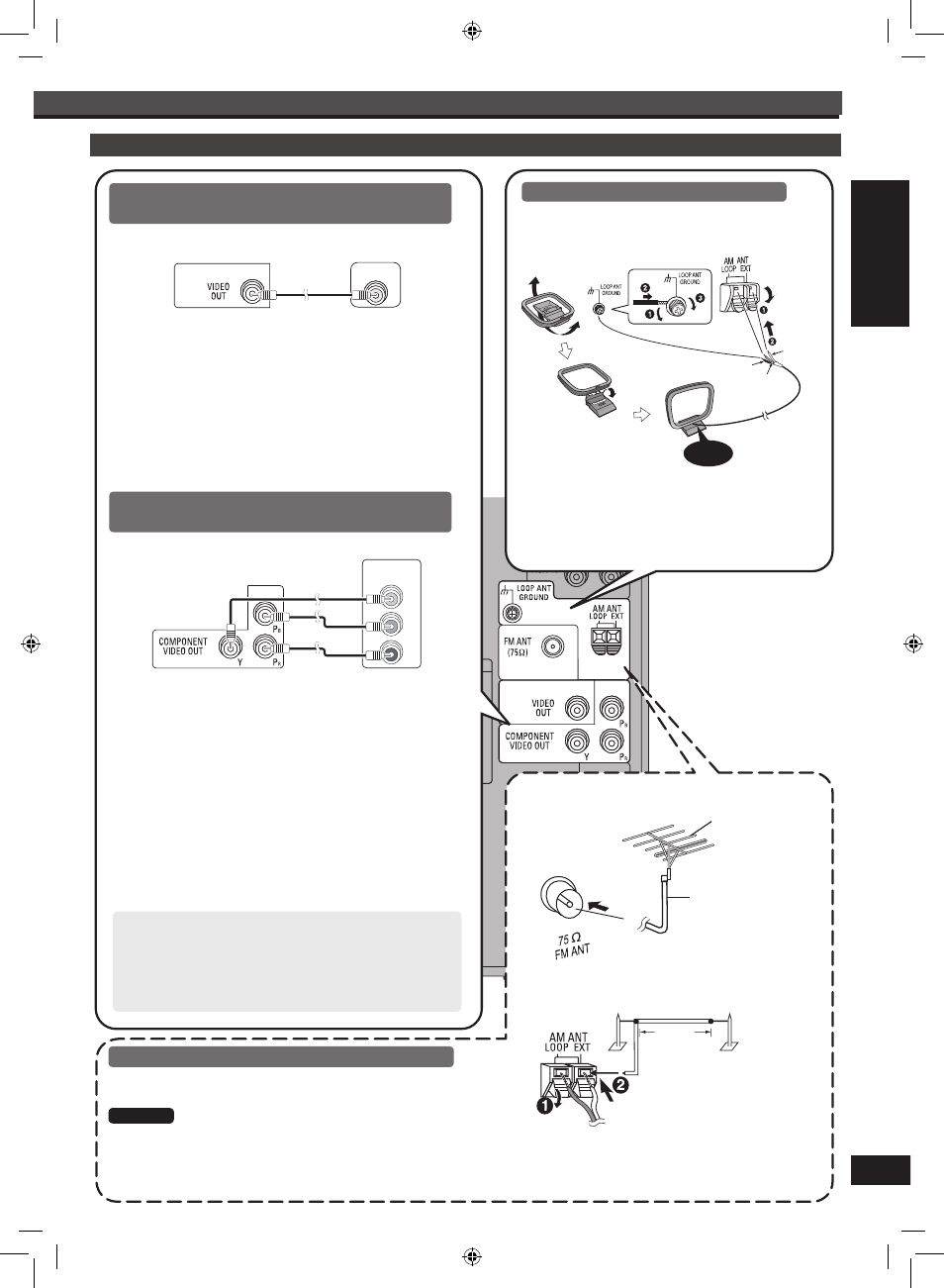

Просте встановлення Просте встановлення
Клац!
Підключення телевізора до
гнізда VIDEO IN
Для перегляду відео з прогресивною розгорткою
1. Підключіть телевізор, сумісний з прогресивним
виходом.
2. Встановіть “VIDEO OUT (I/P)” на “PROGRESSIVE”, а
тоді виконайте інструкції на екрані меню.
( стор. 23, меню “VIDEO”).
Вихідний термінал VIDEO OUT
Не підключайте апарат через відеомагнітофон. Це може
призвести до неправильного відображення зображення,
якщо диск захищений від копіювання.
Перед підключенням вимкніть телевізор та ознайомтесь
із посібником користувача телевізора.
Термінали COMPONENT VIDEO OUT
Ці термінали можна використовувати як для через
стрічкового, так і прогресивного виходу. Підключення до
цих гнізд виводить окремо сигнали колірності (P
B
/P
R
) та
сигнал яскравості (Y) для досягнення високої точності
відтворення кольорів. Опис терміналів компонентного
відеовходу залежить від телевізора або монітора
(наприклад, Y/P
B
/P
R
, Y/B- Y/R-Y, Y/C
B
/C
R
). Підключайте
до роз’ємів однакового кольору.
Телевізор
(не включено)
Телевізор
(не включено)
Задня панель даного
апарата
Задня панель даного
апарата
Підключення телевізора до
гнізд COMPONENT VIDEO IN
Інші телевізійні підключення
Відключіть зовнішню антену, якщо апарат не
використовується.
Не використовуйте зовнішню антену під час грози.
•
•
Примітка
Прокладіть шматок покритого вінілом дроту
горизонтально вздовж вікна або в будь-якому
іншому зручному місці.
Рамкова антена може залишатись підключеною.
•
•
 Зовнішня АM-антена
5 до
12 м
Підключіть рамкову антену АМ
Зовнішня АМ-антена (не включено)
75 Ω коаксіальний
кабель
(не включено)
Зовнішня FM-антена
(не включено)
 Зовнішня FM-антена
При поганому радіоприйманні використовуйте зовнішню
антену.
Підключення додаткових антен
Просте встановлення
Червоний
Встановіть антену вертикально на підставці.
Розташуйте антену в місці з найкращим
прийманням сигналу.
•
•
Рамкова антена АМ
Чорний
Білий
Підключення антени
