6

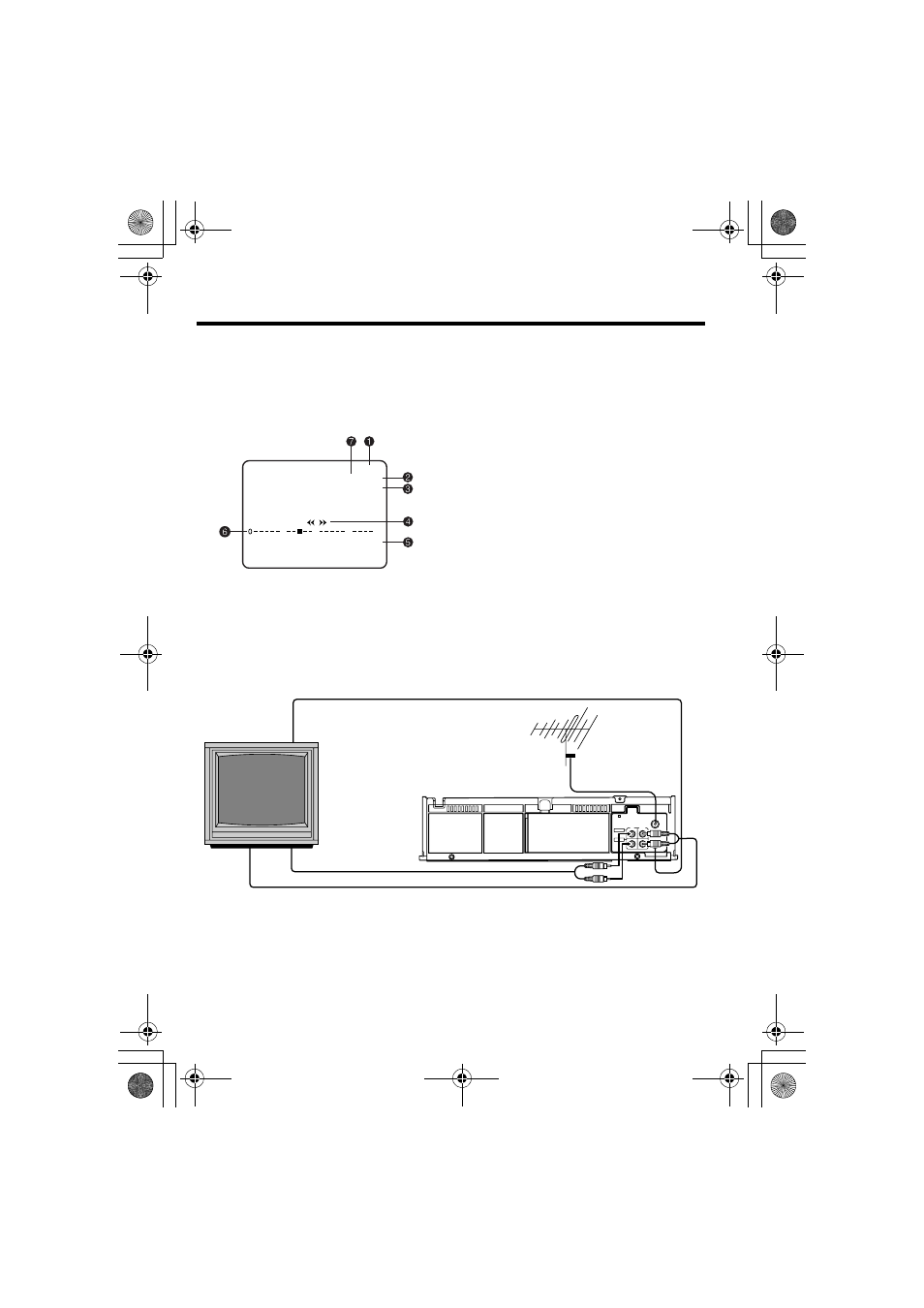

Экранное меню
Экранное меню
Когда функция “O.S.D.” установлена в положение “ON” ( см. раздел 9 “Установка режима”), разные
операционные индикаторы появляются на экране телевизора.
A Индикаторы режима работы
B Скорость магнитной ленты SP/LP/EP
C Индикатор системы цветного телевидения
D Направление движения магнитной ленты
E Индикатор счетчика
F Индикатор положения ленты
G Метка, указывающая на то, что кассета
загружена
Соединения
Убедитесь, что питание кассетного видеопроигрывателя и телевизора выключено перед выполнением
следующих соединений.
Примечание:
Если Вы поставите телевизор прямо на данный кассетный видеопроигрыватель или установите последний
слишком близко к телевизору, то могут появиться помехи.
В случае возникновения помех отдалите кассетный видеопроигрыватель от телевизора.
79
[
SP
NTSC 3.58
–9 : 59 : 59
+
+
+
+
OUT
IN
RF OUT
ANT.IN
AUDIO
17-
VIDEO
Соединение А
Соединение B
