4

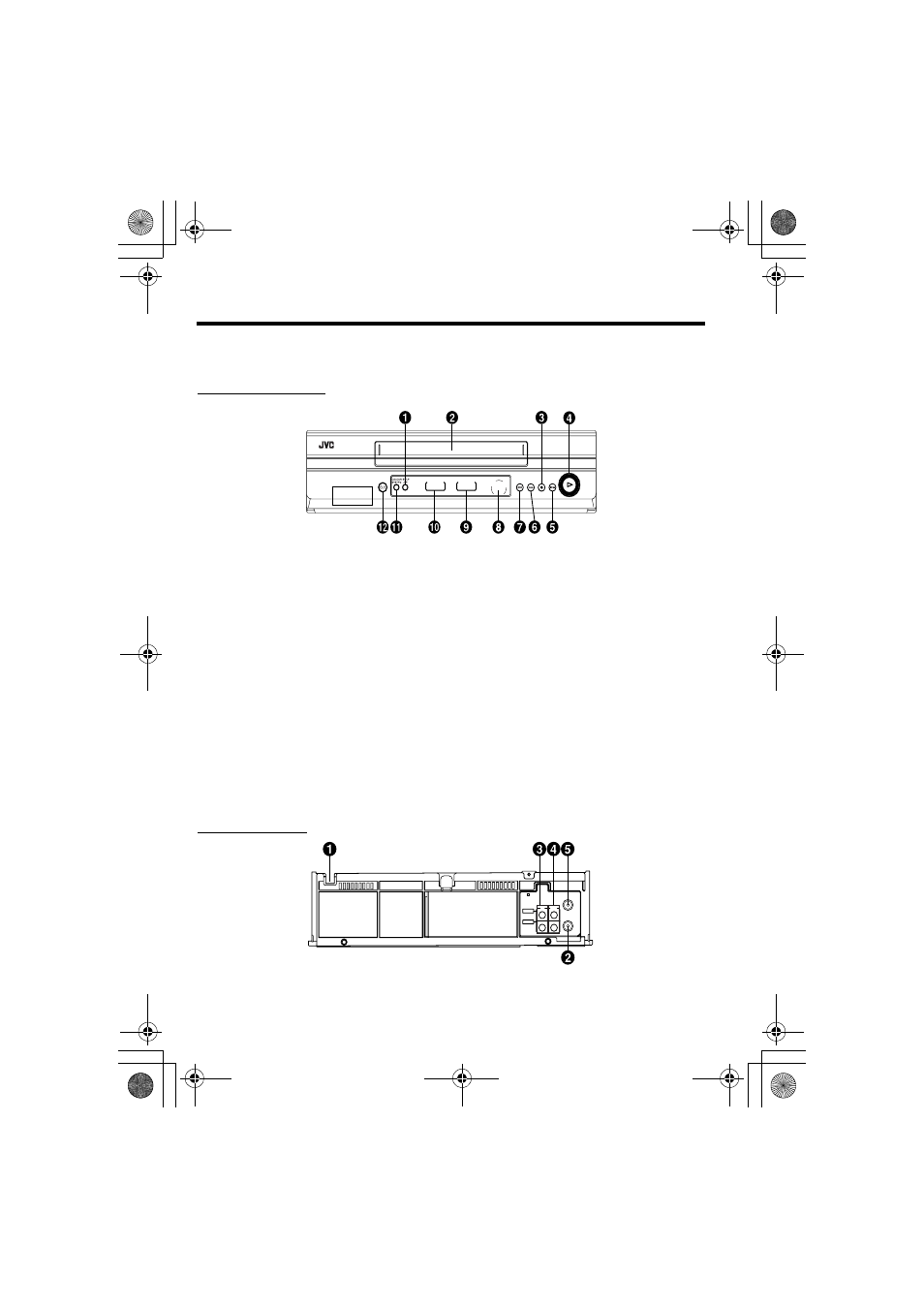

Органы управления и гнезда
Органы управления и гнезда
Передняя панель
A Кнопка SP / LP / ЕР (стандартного/
удлиненного /продолжительного
воспроизведения)
Для выбора скорости записи на ленту.
B Щель для вставки кассеты
Вставляйте видеокассету сюда.
C 7
7
7
7
Кнопка Record (записи)
Для начала записи.
D
# Кнопка Play (воспроизведения)
Для начала воспроизведения.
E
¤ Кнопка Stop/Eject (остановки/
выталкивания)
Для остановки воспроизведения и
выталкивания видеоленты.
F
Á Кнопка Fast forward (ускоренной
перемотки вперед)
Для ускоренной перемотки видеоленты вперед
и для начала поиска с просмотром вперед в
режиме воспроизведения.
G
1 Кнопка Rewind (ускоренной перемотки
назад)
Для ускоренной перемотки видеоленты назад и
для начала обратного поиска с просмотром в
режиме воспроизведения.
H Окошко датчика дистанционного
управления
Для работы с пультом дистанционного
управления.
I Индикатор STANDBY / REC (готовности/
запись)
• Горит при выключенном питании (режим
готовности) или во время режима записи.
• Мигает во время режима паузы записи.
J Индикатор POWER-ON (питания)
Горит при включенном питании.
K Кнопка COLOUR SYSTEM
Установка системы цветности для записи и
вопроизведения (
੬
стр. 9).
L 1 Кнопка (питания)
Для включения и выключения питания (режим
готовности).
Задняя панель
A Сетевой шнур перем. тока
B Гнездо RF.OUT (выхода РЧ)
C Гнезда AUDIO/VIDEO IN (входа
аудиовидеосигналов)
D Гнезда AUDIO/VIDEO OUT (выхода
аудиовидеосигналов)
E Гнездо ANT.IN (антенного входа)
POWER-ON
STANDBY/REC
ANT.IN
RF OUT
OUT
IN
AUDIO
17-
VIDEO
