Настройка системы

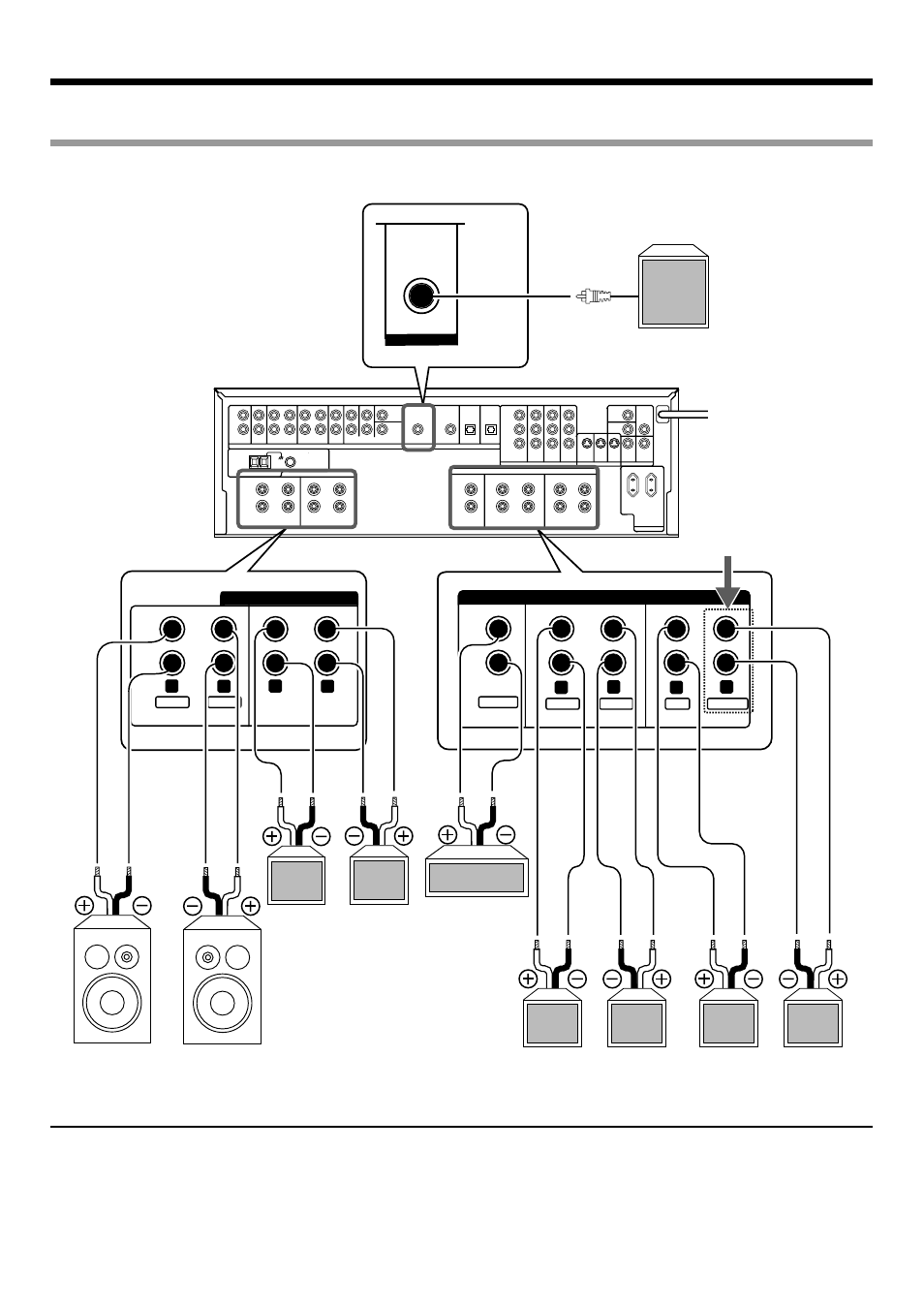

Подключение акустических систем (KRF-V7200D)
Замечание:
- Сопротивление акустических систем
После проверки требуемого сопротивления акустических систем, значение которого приведено на задней панели ресивера, подключите к
ресиверу акустические системы с соответствующим сопротивлением. Использование акустических систем с сопротивлением, отличаю-
щимся от значения, указанного на задней панели ресивера, может привести к сбоям в работе ресивера или повреждению акустических
систем или ресивера.
CENTER
SURROUND
SURROUND BACK
+
-
R
GRAY
L
R
L
BLUE
TAN
BROWN
GREEN
PRE OUT
SUB WOOFER
+
-
R
RED
L
R
L
WHITE
FRONT SPEAKERS (6-16
7)
SPEAKER A
SPEAKER B
SURROUND SPEAKERS (6-16
7)
Активный сабвуфер
К сетевой розетке
В 6.1-канальной конфигурации
акустических систем к этому
гнезду подключайте тыловую
возвратную акустическую сис-
тему. В настройках акустичес-
ких систем выберите «BS
MONO» - стр.20.
Правая
Левая
Фронтальные акустические системы А
Правая
Левая
Фронтальные
акустические системы В
Центральная АС
Правая
Левая
Тыловые
акустические системы
Правая
Левая
Тыловые
возвратные АС
