12
Русский
Настройка системы

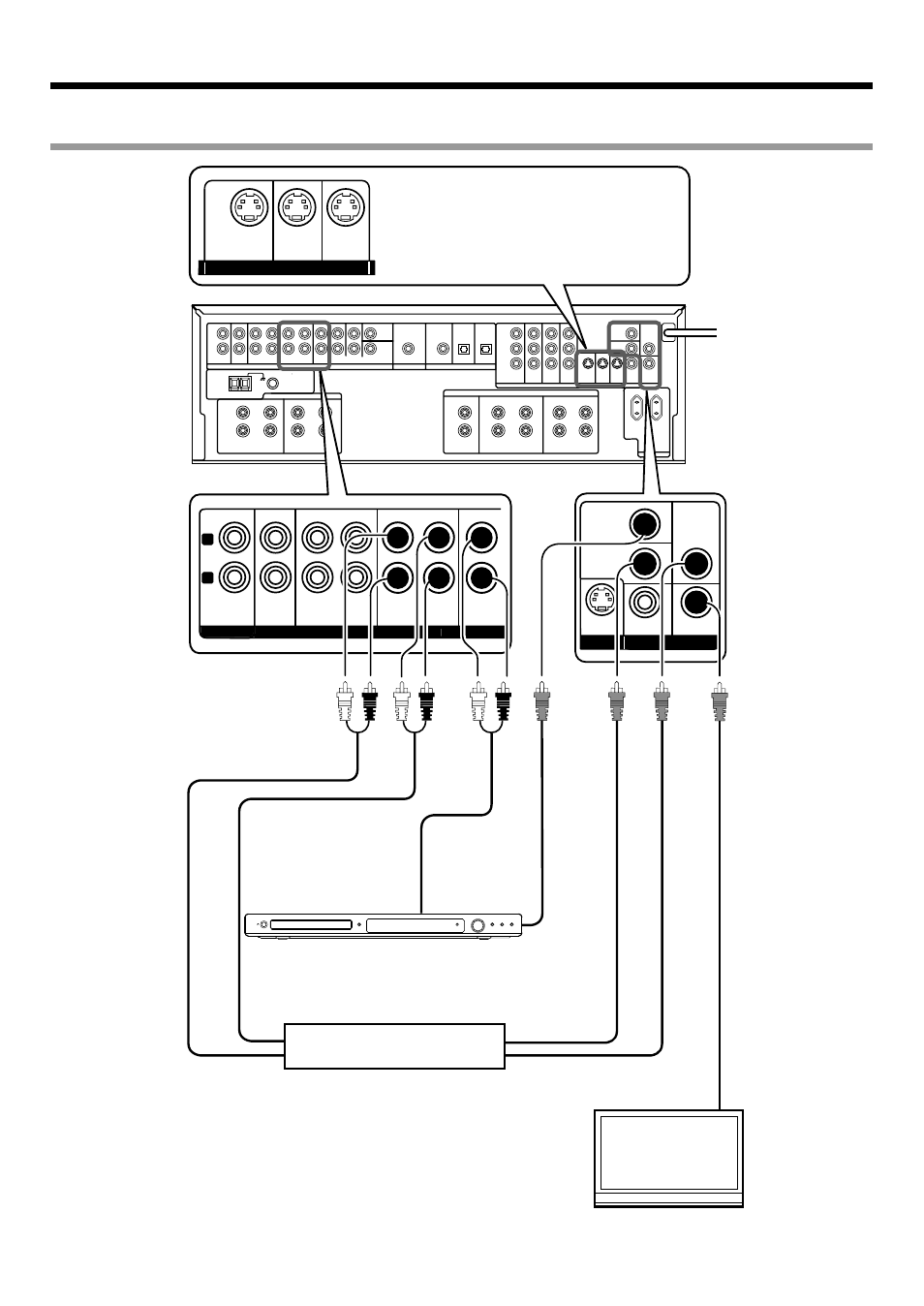

Подключение видеокомпонентов
VIDEO1
OUT
DVD
IN
MONITOR
OUT
VIDEO1
IN
VIDEO2
IN
MONITOR
OUT
VIDEO
AUX
CD/DVD
PLAY IN
VIDEO 2
REC OUT PLAY IN
VIDEO 1
REC OUT PLAY IN
MD / TAPE
L
R
AUDIO
VIDEO 2
IN
DVD
IN
MONITOR
OUT
S-VIDEO
AUDIO IN
VIDEO
OUT
VIDEO
IN
AUDIO
OUT
AUDIO
OUT
VIDEO OUT
VIDEO IN
О гнездах S-VIDEO
Если при подключении видеокомпонентов Вы ис-
пользуете гнезда S-VIDEO, для подключения к мо-
нитору и записывающему видеоустройству также
применяйте гнезда S-VIDEO.
К сетевой розетке
DVD-проигрыватель
Видеоустройство
с функцией записи
Монитор
Замечание:
- Видеокомпонент с цифровыми аудиовыходами должен подклю-
чаться к гнездам VIDEO2.
