Подключение видеокомпонентов (component video) – Инструкция по эксплуатации Kenwood KRF-V7200D
Страница 13
13
Русский

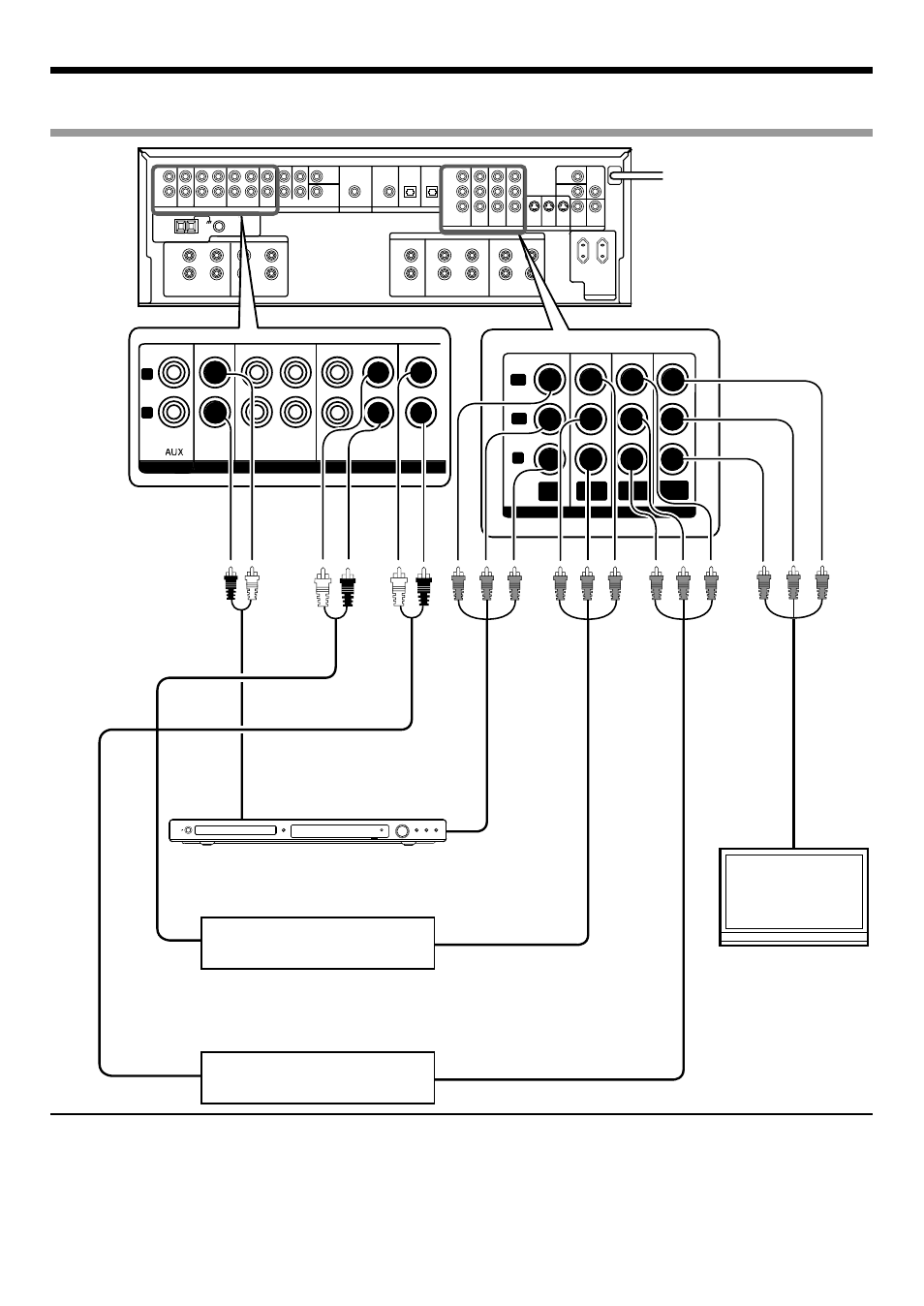

Подключение видеокомпонентов (COMPONENT VIDEO)
CR
CB
Y
DVD
IN
VIDEO1
IN
VIDEO2
IN
MONITOR
OUT
COMPONENT VIDEO
CD/DVD
PLAY IN
VIDEO 2
REC OUT PLAY IN
VIDEO 1
REC OUT PLAY IN
MD / TAPE
L
R
AUDIO
VIDEO
IN
VIDEO OUT
AUDIO OUT
VIDEO OUT
AUDIO OUT
VIDEO OUT
AUDIO OUT*
К сетевой розетке
DVD-проигрыватель
Видеоустройство
с функцией записи
Видеоустройство
Монитор
Замечания:
- * Если DVD-проигрыватель оснащен 6-канальным выходом, также возможно выполнение подключения к гнездам DVD/6 CH. (см.раздел
<Подключение DVD-проигрывателя (6-канальный вход)> на стр.10.
- Если часть видеоустройств подключены к гнездам COMPONENT, а остальные устройства подключены к обычным (композитным) видео-
входам VIDEO, подключайте телевизор к гнездам MONITOR OUT в обеих секциях COMPONENT VIDEO è VIDEO.
- В зависимости от типа телевизора может возникнуть необходимость переключения входа телевизора (это зависит от типа используемо-
го видеовхода: COMPONENT или композитного). Для получения дополнительной информации обратитесь к инструкции по эксплуатации
телевизора.
