Руководство по эксплуатации и подключению. Октябрь 2008.
CENTURION
XSAFE
BET

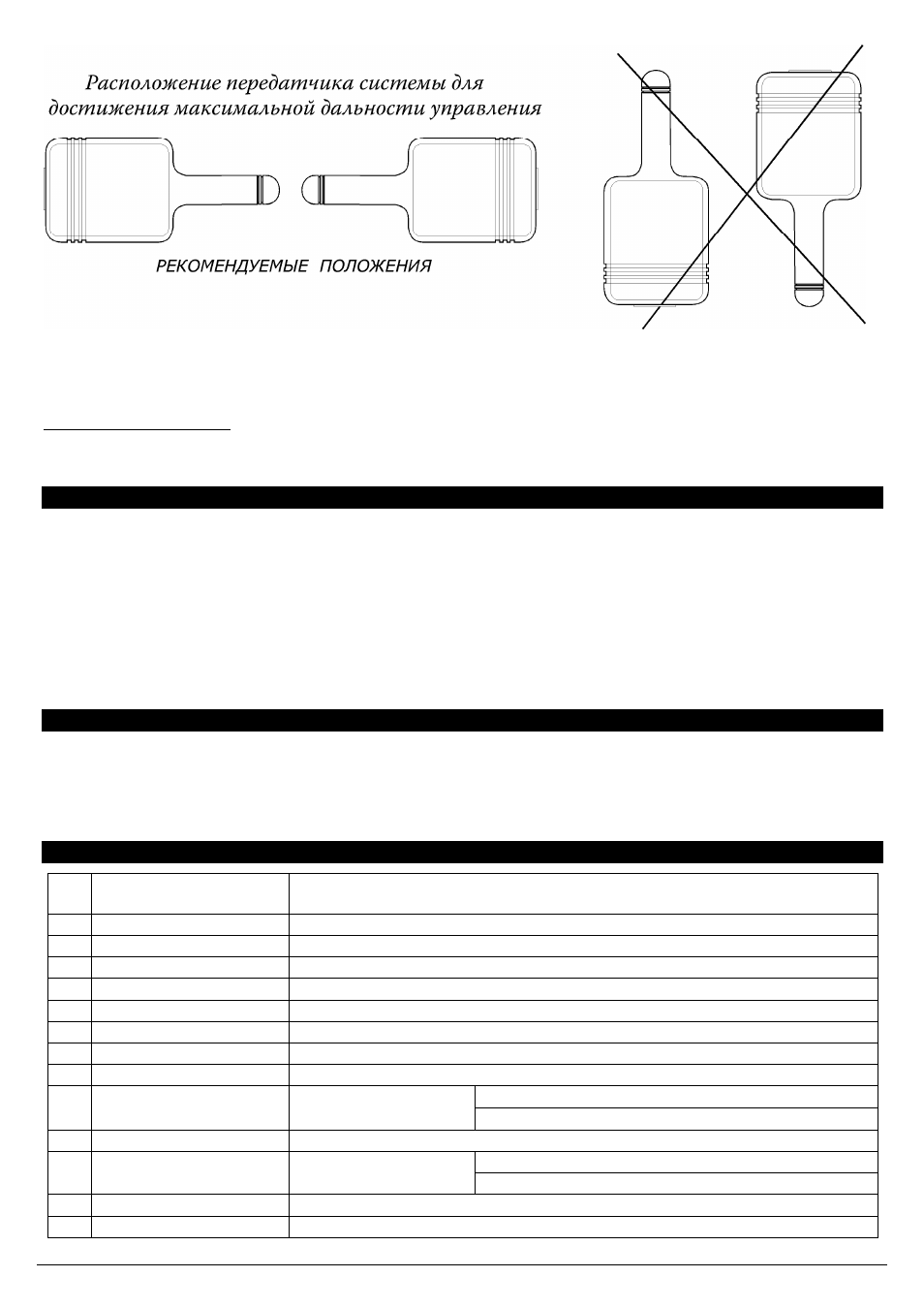

Обезжирьте место установки и передатчик спиртовым раствором. Прикрепите пе-
редатчик на «липучку». Проложите соединительный кабель за элементами декора-
тивного оформления и соедините передатчик с центральным блоком.
Внимание важно!!! Кабель не должен располагаться параллельно антенне передат-
чика. Прокладывайте кабель в направлении противоположном антенне. Если есть
излишки кабеля, то скручивать его надо вблизи системы.
РАЗЪЕМ H7. Коричневый 3- х контактный разъем датчика вызова водителя
Датчик вызова водителя в комплект не входит и при необходимости приобретается
отдельно. Датчик крепится на стекло внутри салона и обеспечивает вызов водите-
ля легкими постукиваниями по стеклу в месте установки. Обезжирьте место уста-
новки и поверхность датчика и установите его на «липучку». Соединительный ка-
бель проложите за элементами декоративного оформления и соедините датчик с
центральным блоком. Настройте чувствительность датчика: вращение потенциомет-
ра по часовой стрелке повышает его чувствительность, против часовой стрелки –
понижает.
РАЗЪЕМ H8. Синий 2– х контактный разъем служебной кнопки
Служебная кнопка должна быть установлена в скрытом от посторонних глаз, но в
доступном для использования месте. Кнопка крепится на «липучку». Перед уста-
новкой обезжирьте поверхность места установки спиртовым раствором. Установите
кнопку и подключите её к центральному блоку.
РАЗЪЕМ H9. Белый 13- ти контактный разъем выходных сигналов системы
№
кон
Цвет провода
Назначение цепи
1 Синий
Вход датчиков капота и багажника, «—»
2 Зеленый
Вход датчика дверей, «—»
3 Желтый
Вход зажигания, «+»
4 Оранжевый
Выход блокировки, «—» при включенном режиме охраны
5 Фиолетовый
Вход датчика дверей, «+»
6 Оранжевo-белый
Выход блокировки, «—» при выключенном режиме охраны
7 Розовый
Выход отпирания дверей пассажиров, «—»
8 Серый
Выход управления 3-го канала (отпирание багажника), « —»
Выход управления 4-го канала
9 Черно-зеленый
Программируемый
выход «—»
Выход на автомобильный клаксон
10 Черно-красный
Выход управления 5-го канала,«—»
Выход отключения штатной сигнализации
11 Бело-красный
Программируемый
выход «—»
Выход для включения аксессуаров
12 Черно-фиолетовый Выход управления салонным освещением, «—»
13 Белый
Выход салонного освещения, «—»
