РАЗЪЕМ H3. Оранжевый 4 - х контактный разъем датчика удара

Равномерная чувствительность дат-
чика к ударам достигается при ус-

тановке его на элементы кузова или
рулевую колонку. Датчик должен
быть жестко зафиксирован стяжка-

ми или «саморезами». Подключение
к системе производится в соответ-
ствии с цветом разъемов: оранжевый к системе, а белый к датчику удара.

РАЗЪЕМ H4. Белый 6 -ти контактный разъем управления приводами замков дверей

№ конт.

Цвет провода

Назначение цепи

1

Сине-красный

Нормально замкнутый контакт реле отпирания

2

Сине-белый

Общий контакт реле отпирания

3

Сине-желтый

Нормально разомкнутый контакт реле отпирания

4

Зелено-красный

Нормально замкнутый контакт реле запирания

5

Зелено-белый

Общий контакт реле запирания

6

Зелено-желтый

Нормально разомкнутый контакт реле запирания

Сине-красный, Сине-белый, Сине-желтый, Зелено-красный, Зелено-белый,
и Зелено-желтый провода H4/1-H4/6
– представляют собой универсальный 6-

ти проводной интерфейс управления приводами дверных замков. Они могут быть
подключены к имеющейся в автомобиле системе управления дверными приводами
или для непосредственного управления ими. Ниже рассмотрены несколько наиболее

распространенных схем подключения.
Непосредственное подключение к электроприводам. Вариант непосредствен-
ного подключения электроприводов к системе приведен на общей схеме подключе-

ния

(См. стр. 32)

.

Всего допускается параллельное подключение до четырех элек-

троприводов.

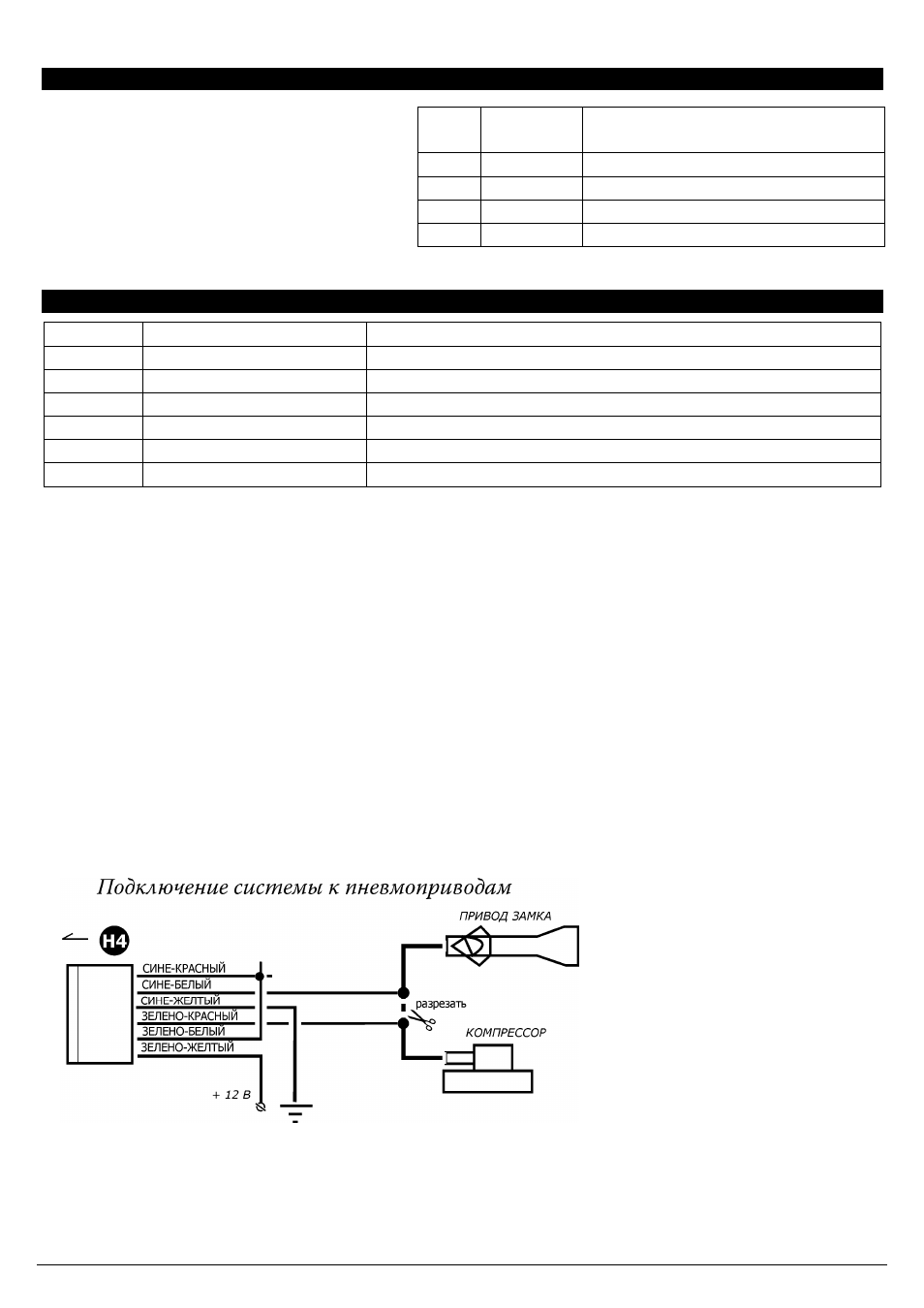

Подключение к системе пневматического управления замками

.

·

Найдите провода под съемной панелью в ногах водителя.

·

Подключите вольтметр, общим проводом к «массе». Убедитесь, что когда замки
дверей открываются, вольтметр показывает +12 В.

·

Закройте двери. Вольтметр должен показать 0 B.

·

Переключите общий провод вольтметра к +12 В. Теперь при закрывании двери.

Вольтметр должен показы-

вать -12 В.

·

Перережьте этот провод и
подключите к системе как
показано на схеме. Для

нормальной работы при-
водов длительность сигна-
лов управления должна

быть 3,5 сек.

(См. Раздел

“Программируемые функ-
ций”, стр. 27, таблица 3.2,

функция 1)

Подключение к системе «центрального замка» автомобиля.
Выясните, какой тип запирания реализован в автомобиле. Обычно для этого доста-

точно измерить потенциал на переключающем контакте кнопки управления систе-
мой «центрального замка». Когда тип известен, используйте одну из приведенных
схем.

конт.

Цвет

провода

Назначение цепи

1

Зеленый 1-й уровень (легкие удары)

2

Синий

2-й уровень (сильные удары)

3

Черный Питание датчика, «масса»

4

Красный Питание датчика, + 12 В
