Инструкция по эксплуатации HONDA BFP60A
Страница 124
123
3. Поверните шестигранный корпус
против часовой стрелки и отсоедините
отстойник от фильтра.
4. Тщательно очистите отстойник и сетку:
Если сетка сильно загрязнена, замените
ее новой.
5. Установите на место сетку,
уплотнительное кольцо и поплавок.
Соберите сборку фильтра и отстойника в
обратной последовательности.
МОМЕНТ ЗАТЯЖКИ:
3,0 Н•м (0,3 кгс, 2,2 фунт•фут)
6. Установите ленточный хомут на
топливный фильтр как показано выше.
7. Установите на место топливный фильтр и
ленточный хомут.
8. Совместите белые метки
топливопроводов с вырезами на корпусе
топливного фильтра. Подсоедините
топливопроводы к топливному фильтру и
затяните их хомутами. Снимите зажимы с
топливопроводов.
Совместите центры двух топливопроводов
и стрелку на ленточном хомуте
Опустите ленточный хомут до нижнего
края корпуса топливного фильтра.

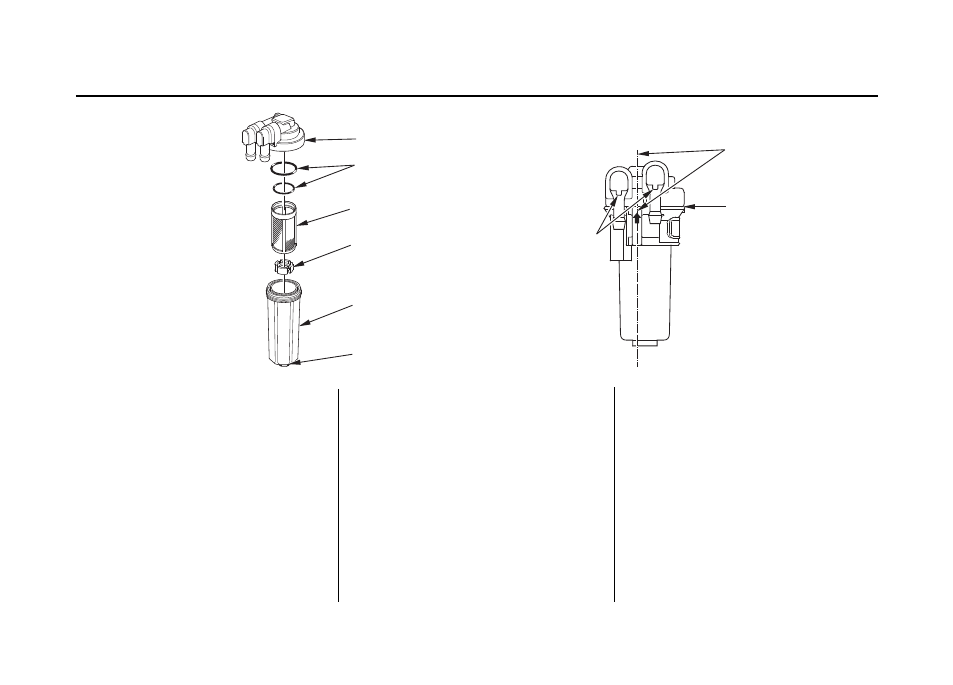

КОРПУС ТОПЛИВНОГО ФИЛЬТРА
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
ПОПЛАВОК (красное кольцо)
ВЫРЕЗЫ
ОТСТОЙНИК
ШЕСТИГРАННЫЙ ПРОФИЛЬ
ТОПЛИВНЫЙ ФИЛЬТР
