тить два винта крепления скобы держателя сопла, вытянуть скобу с соплом из горелки
(на себя). Отверткой отсоединить крепление от скобы и заменить сопло.
После установки сопла его стык проверить обмыливанием на герметичность, при этом
необходимо следить, чтобы они были установлены в соответствии с таблицей 1.
20.2. Проведение замены винтов малого пламени (ВМП) в кране-термостате и
кранах горелок стола (рис. 15, 16):
Для того, чтобы заменить винт малого пламени, необходимо:
- снять решетки стола, крышки горелок с рассекателями, вывинтить винты крепления
корпусов горелок, снять верхнюю панель;
- снять ручки управления, воротники, панель управления;
- отвинтить ВМП и заменить их в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо обеспечивать соот-
ветствующие моменты затяжки крепежных элементов и соответствие винта малого
пламени виду газа, применяемого при эксплуатации плиты.
■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=0,4 Н·м.(0,04 кг·м).
Перед установкой винта его необходимо смазать маслом И-20А ГОСТ 20799-88. Тип
винта определяется видом газа (природный или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом
необходимо следить, чтобы ВМП были установлены в соответствии с таблицей 1.
20.3. Настройка регулируемых ВМП горелок стола и духовки (рис. 17).
■ При переводе плит с природного на сжиженный газ и с одного давления на другое
для плит, оснащённых кранами c регулируемым ВМП, после замены сопла необходи-
мо отрегулировать ВМП. Регулирование расхода газа производится поворотом ВМП,
без его замены, до обеспечения устойчивого горения пламени горелки, при переводе
крана в положение «малое пламя», при этом все другие горелки должны работать в
положении «большое пламя».
■ Для кранов, у которых ВМП находится в штоке крана, регулировка осуществляется
узкой отверткой через отверстие в штоке.
20.4. Устройство безопасности
■ Устройство безопасности представляет собой систему из электромагнитного клапана
газового крана и термопары.
■ При розжиге горелок пода или гриля, термопара с рабочим концом, помещенным в
пламя горелки, вырабатывает ток, который, проходя через катушку электромагнита,
РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

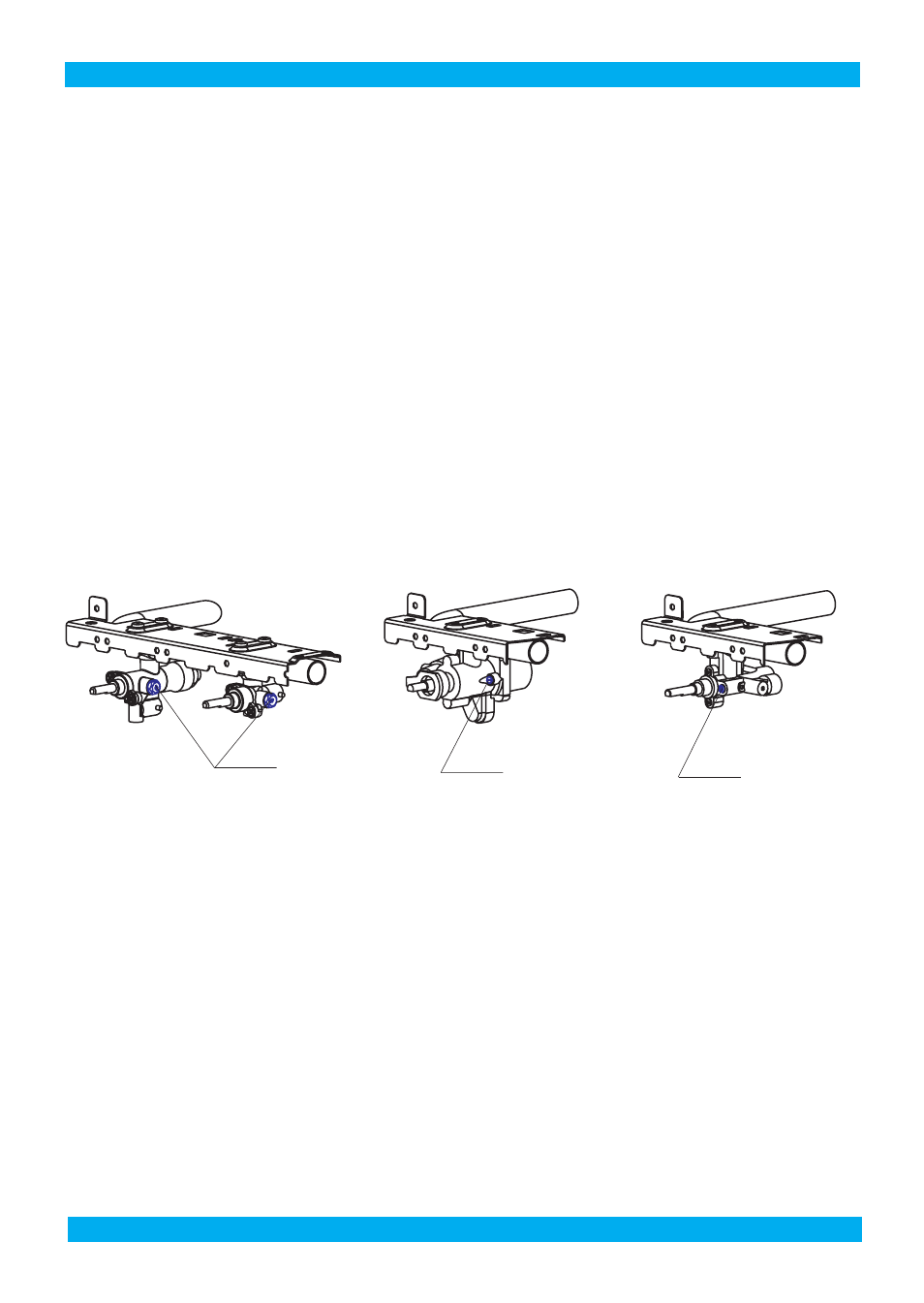

рис. 15
рис. 16 рис. 17
ВМП
ВМП ВМП
