Руководство для пользователя
5
2.3. Комплект поставки
Комплект поставки приведен в таблице 2.
Таблица 2
Обозначение
Наименование
Количество, штук
3275-00.000
Водонагреватель NEVALUX-5611
1
3275-00.000-01 РЭ
Руководство по эксплуатации
1
3275-10.000-01
Упаковка
1
3208-06.600
Комплект элементов крепления
1
Запасные части
3103-00.014
Прокладка D19xd10x2
2
2.4. Габаритные и присоединительные размеры аппарата

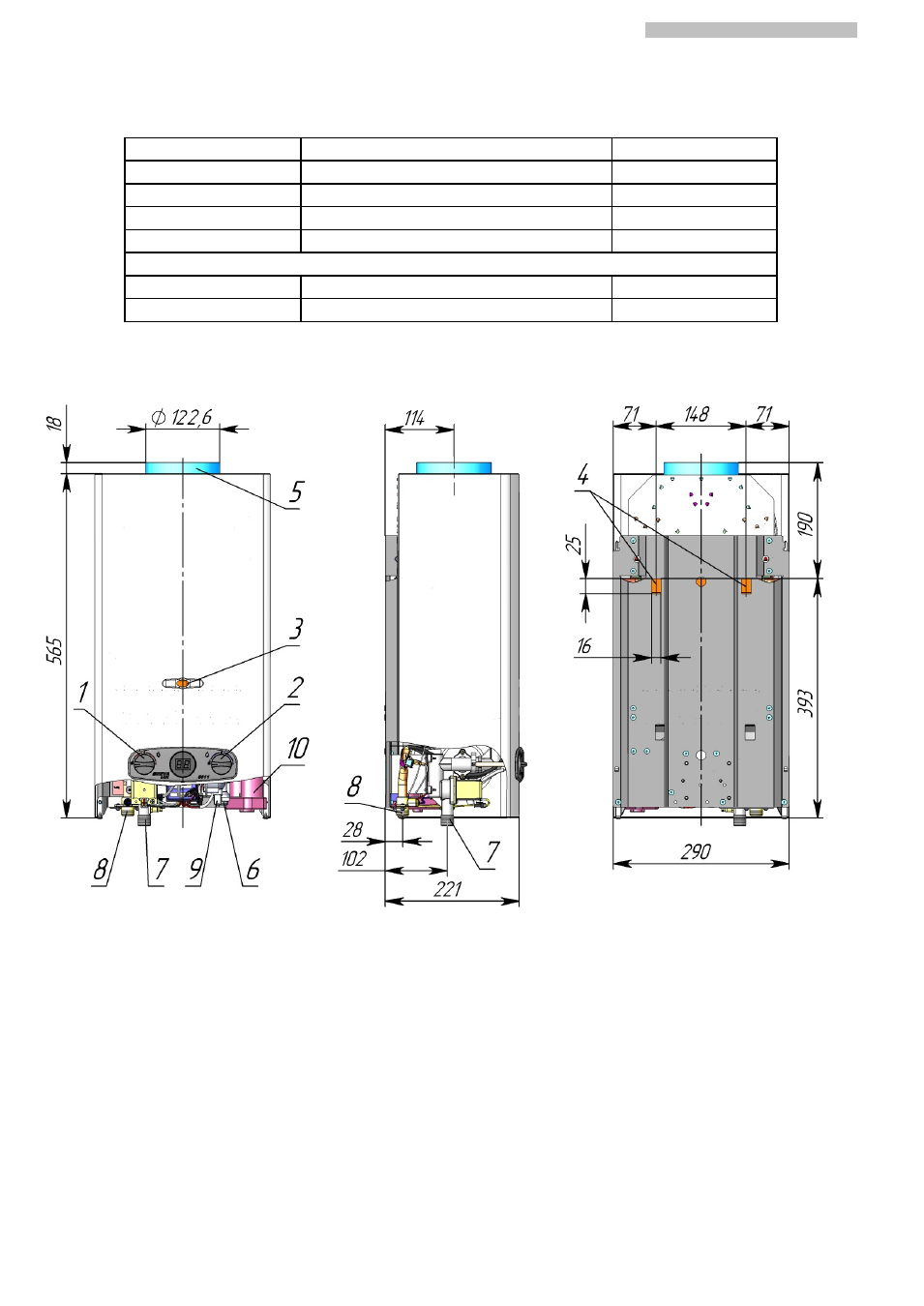

Габаритные и присоединительные размеры аппарата показаны на Рис. 1.
1 – ручка регулировки расхода газа; 2 – ручка регулировки расхода воды; 3 – смотровое окно; 4 –
монтажные отверстия; 5 – патрубок газоотводящего устройства; 6 – штуцер подвода холодной воды,
резьба G 1/2; 7 – штуцер подвода газа, резьба G 1/2; 8 – штуцер отвода горячей воды, резьба G 1/2;
9 – пробка для слива; 10 – батарейный отсек;
Рис. 1. Габаритные и присоединительные размеры аппарата
3. ПОЛЬЗОВАНИЕ АППАРАТОМ
Для нормальной и безопасной работы аппарата должны быть выполнены условия п. 2.2.9 и 2.2.15
(см. Таблица 1, стр. 4). Невыполнение этих условий может привести к неправильной, или
нестабильной работе аппарата, или выходу его из строя. Указанная в п. 2.2.2
теплопроизводительность аппарата обеспечивается (с точностью ± 5%) при номинальном давлении
газа на входе работающего аппарата, указанном в разделе «Свидетельство о приемке».
