Руководство для пользователя

20

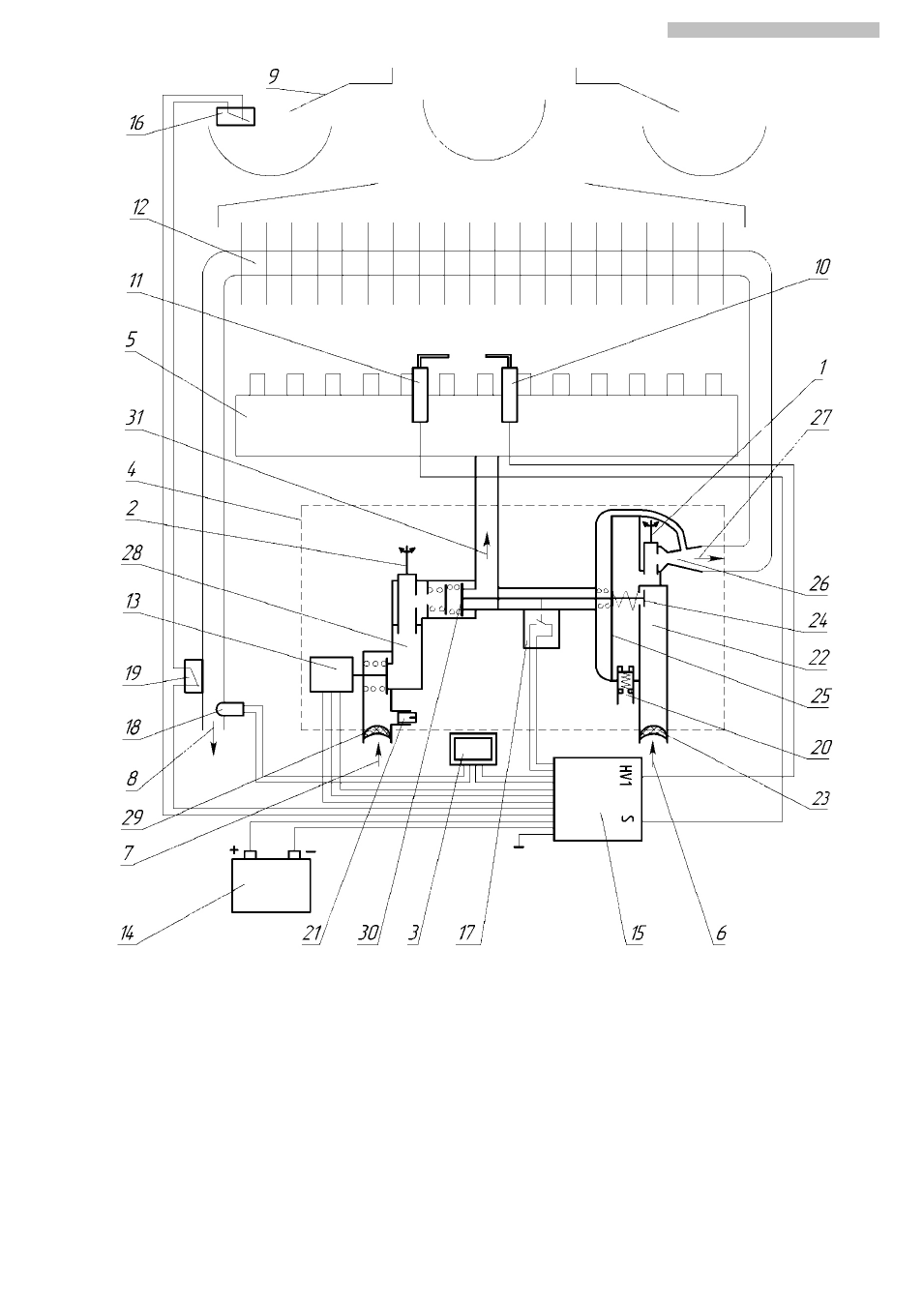

1 – регулятор расхода воды; 2 – регулятор расхода газа; 3 – дисплей температуры воды; 4 – узел
водогазовый; 5 – горелка; 6 – вход холодной воды; 7 – вход газа; 8 – выход горячей воды;
9 – газоотводящее устройство; 10 – свеча; 11 – датчик наличия пламени; 12 – теплообменник;
13 – клапан электромагнитный; 14 – отсек батарейный; 15 – блок управления электронный;
16 – термореле

(датчик тяги); 17 – микровыключатель; 18 – датчик температуры воды;

19 – термореле (датчик перегрева воды); 20 – пробка для слива воды; 21 – штуцер для замера
давления газа; 22 – узел водяной; 23 – фильтр очистки воды; 24 – ограничитель расхода воды;
25 – мембрана; 26 – штуцер Вентури; 27 – выход воды на теплообменник; 28 – узел газовый;
29 – фильтр очистки газа; 30 – клапан газовый; 31 – выход газа на горелку.

Рис. 12. Функциональная схема аппарата
