Руководство для пользователя
18
8. УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ АППАРАТА
8.1. Устройство аппарата
8.1.1. Аппарат настенного типа имеет прямоугольную форму, образуемую съемной облицовкой 33.
На лицевой стороне облицовки находится накладка 28, на которой расположены ручка регулятора
расхода воды 29, ручка регулятора расхода газа 30, дисплей 31 и смотровое окно 32 для наблюдения
за пламенем горелок. Все основные элементы аппарата смонтированы на каркасе 34.

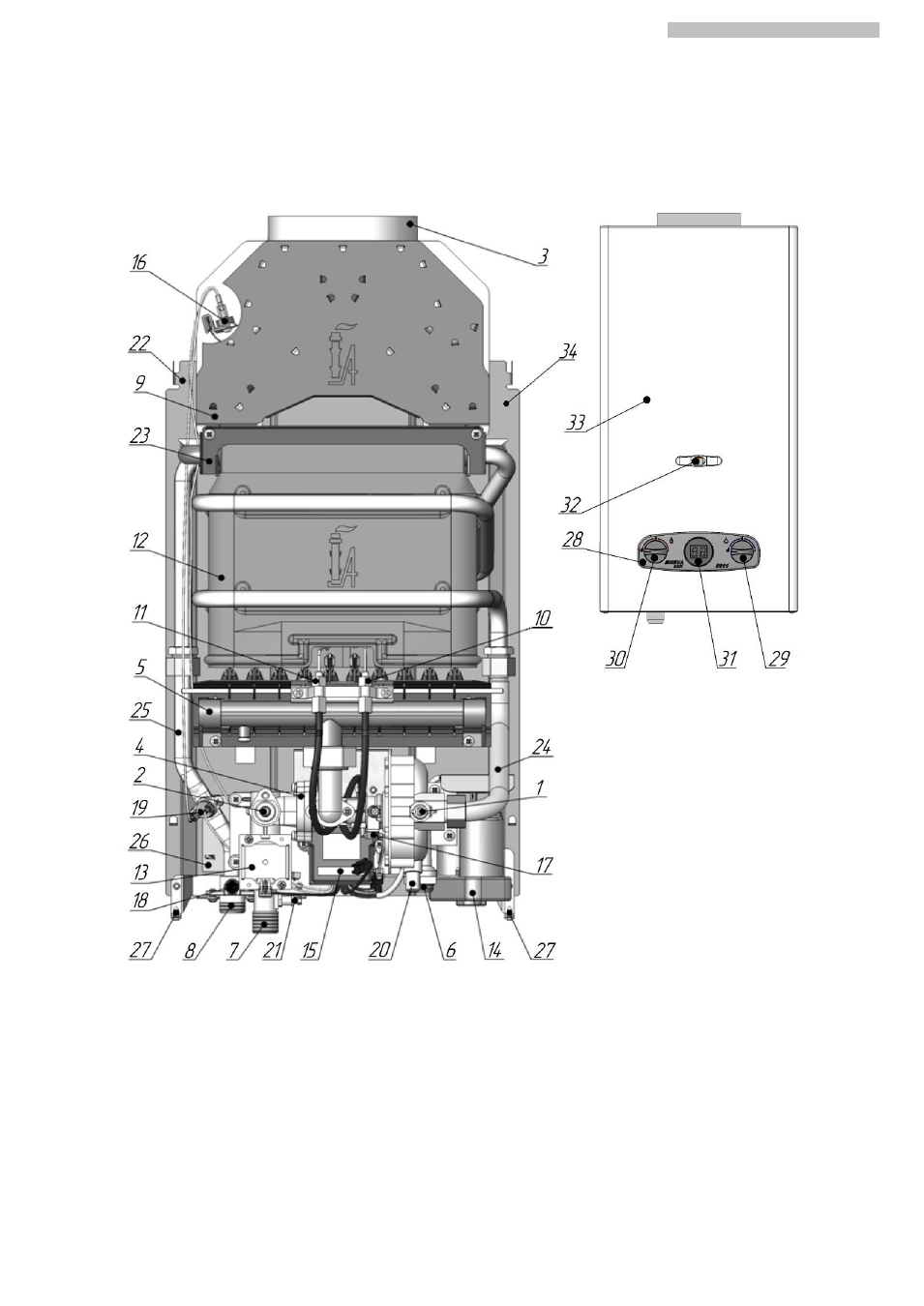

1 – регулятор расхода воды; 2 – регулятор расхода газа; 3 – патрубок газоотводящего устройства; 4 –
узел водогазовый; 5 – горелка; 6 – штуцер подвода холодной воды, резьба G 1/2; 7 – штуцер подвода
газа, резьба G 1/2; 8 – штуцер отвода горячей воды, резьба G 1/2; 9 – газоотводящее устройство;
10 – свеча; 11 – датчик наличия пламени; 12 – теплообменник; 13 – клапан электромагнитный;
14 – отсек батарейный; 15 – блок управления электронный; 16 – термореле (датчик тяги);
17 – микровыключатель; 18 – датчик температуры воды; 19 – термореле (датчик перегрева воды);
20 – пробка для слива воды; 21 – штуцер для замера входного давления газа; 22 – задняя стенка;
23 – кронштейн; 24 – труба холодной воды; 25 – труба горячей воды; 26 – табличка; 27 – винты
крепления облицовки; 28 – накладка; 29 – ручка регулятора расхода воды; 30 – ручка регулятора
расхода газа; 31 – дисплей; 32 – смотровое окно; 33 – облицовка; 34 – каркас
.
Рис. 11. Состав изделия
