58
РЕГУЛИРОВКА ВЕТРОВОГО ЩИТКА
ПО ВЫСОТЕ
Ветровой щиток (1) имеет два положения
регулировки по высоте: нормальное положение и
высокое положение.
Изменение положения ветрового щитка
проводится следующим образом.

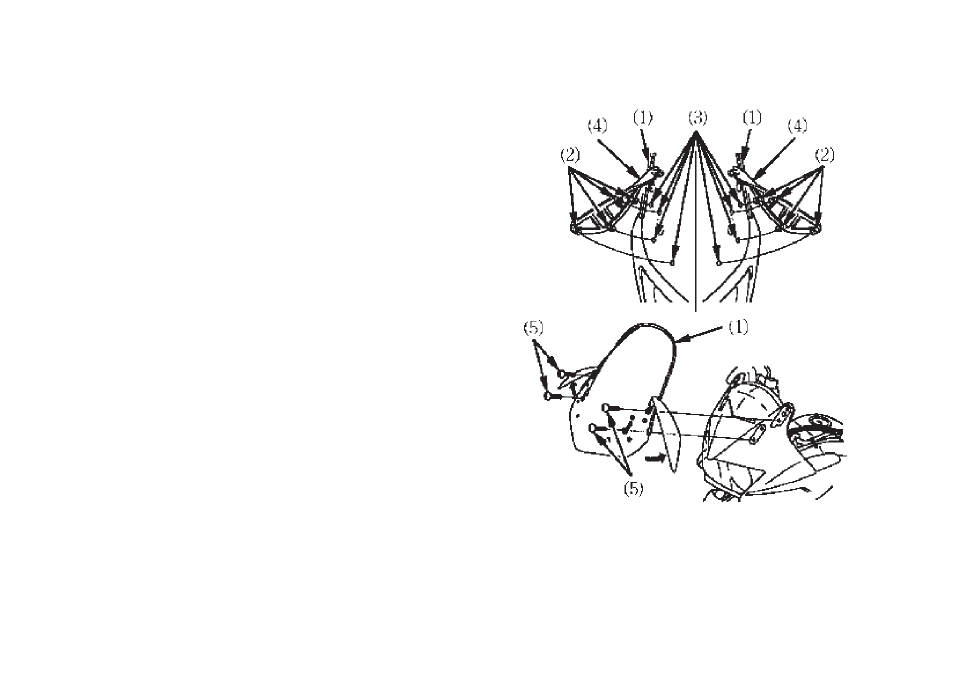

1. Снимите фиксаторы (2) кожуха из отверстий (3)
в ветровом щитке. При этом не следует, как
показано, снимать кожух (4) ветрового щитка.
2. Выверните винты (5) и снимите ветровой щиток (1).
(1) Ветровой щиток
(2) Фиксаторы кожуха ветрового щитка
(3) Отверстия в ветровом щитке
(4) Кожух ветрового щитка
(5) Винты
