ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ

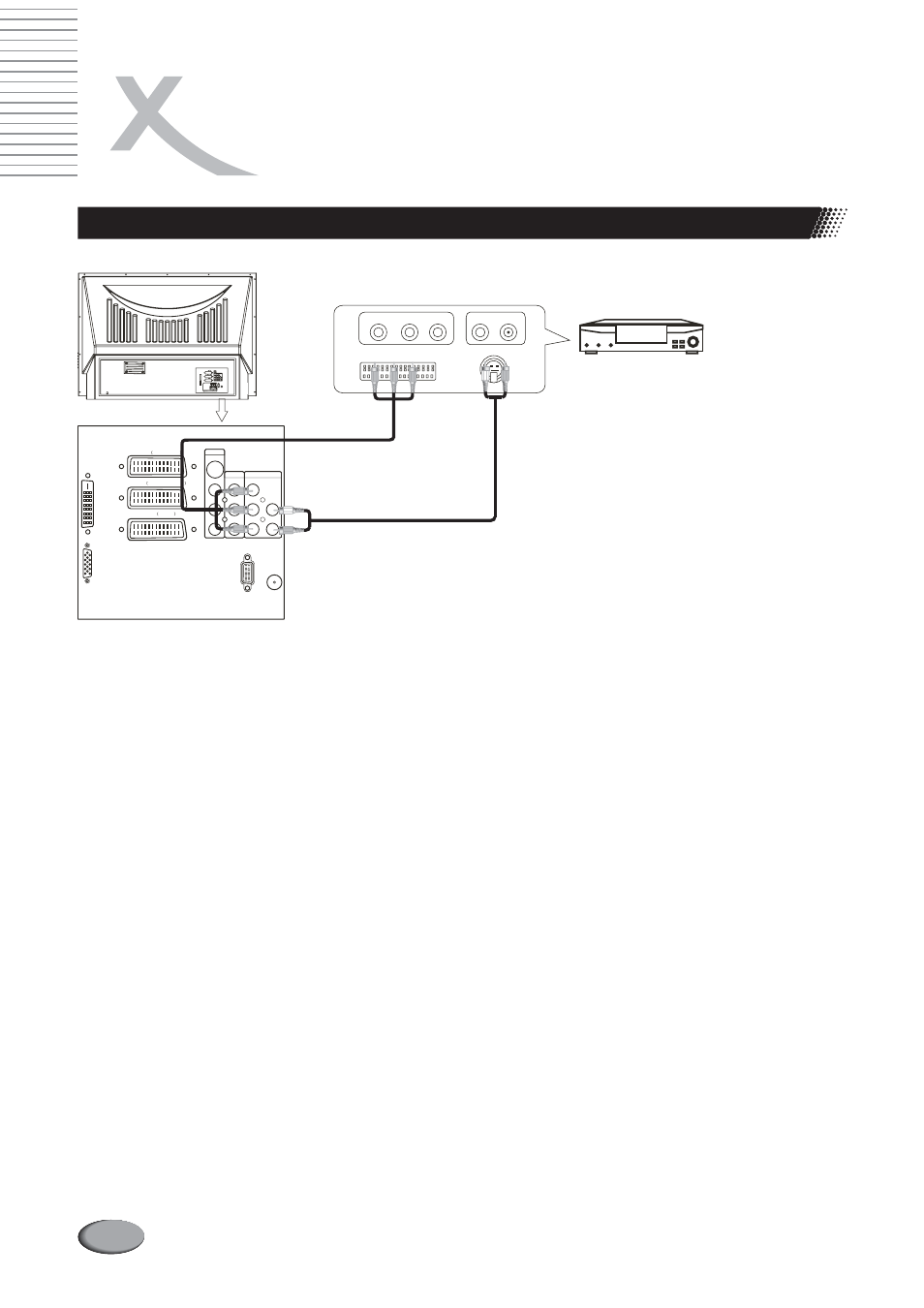

Подключение DVD проигрывателя
20
П од к л юч е н и е D V D п р о и г р ы ва т е л я и л и д ома ш н е го к и н от е а т р а к т е ле в и зо ру п р и п омо щ и
компонентного видео кабеля:
Воспроизведение
l
l
С помощью кабеля компонентного видео сигнала, представляющего собой комбинацию трех видео шнуров с
коннекторами красного, зеленого и синего цвета, соедините разъемыкомпонентного входа телевизора Y, Pb/Cb,
Pr/Cr и компонентного выхода DVD проигрывателя Y, Pb/Cb, Pr/Cr.
C помощью аудио кабеля соедините аудио разъемытелевизора и DVD проигрывателя.
1. Включите телевизор и нажмите кнопку TV/AV на ПДУ телевизора.
2. Воспользуйтесь кнопками CH+/CH- на ПДУ для выбора в списке источников сигнала пункта Y/ Pb/Pr и нажмите
VOL+ для подтверждения выбора.
3. Включите DVD проигрыватель, вставите DVD диск и нажмите клавишу Play..
Выходы Y/ Cb/Cr на DVD проигрывателях иногда маркируются как Y/ Pb/Pr или Y/B-Y, R-Y. Для правильного
соединения шнуров кабеля компонентного видео сигнала, воспользуйтесь правилом соответствия цветовой
маркировки коннекторов кабеля компонентного видео сигнала и разъемов компонентного видео выхода DVD
проигрывателя.
Примечание:
R2 Аудио правый (красный)
W Аудио левый / Моно (белый)
R1 Компонентный видео R, Pr,Cr (красный)
G Компонентный видео Y (зеленый)
B Компонентный видео Pb, Cb (синий)
Cr
Cb
Y
SCART 1
VIDEO/RGB
SCART 2
VIDEO/S-VIDEO
SCART 3
VIDEO
DVI-D
D-SUB
RF
RS-232
Pr/Cr
R
R
R
Pb/Cb
L
L
L
Y
VIDEO1
VIDEO-OUT
AV1-IN
COMPONENT-IN
AV-OUT
S-VIDEO1
ol are trademarks of SRS Labs,INC.
ol are trademarks of SRS Labs,INC.
0Hz
sted in the user’s manual only
0Hz
ted in the user’s manual only
Made in China
Made in China
WARNING: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE CORER COVER (OR
BACK); NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
WARNING: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE CORER COVER (OR
BACK); NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
CAUTION
6 9 3 8 6 5 7 1 9 7 5 9 7
RF
RS-232
RS-232
SCART 1VID
EO/RGB
SCART 1VID
EO/RGB
SCART 2VID
EO/S-VIDEO
SCART 2VID
EO/S-VIDEO
SCART 3VID
EO
SCART 3VID
EO
DVI-D
DVI-D
Pr/Cr
Pr/Cr
R
R
R
R
Pb/Cb
Pb/Cb
L
L
L
L
L
Y
Y
VIDEO1
VIDEO1
VIDEO-OUT
VIDEO-OUT
AV1-IN
AV1-IN
COMPONENT-I N
COMPONENT-I N
AV-OUT
AV-OUT
S-VIDEO1
S-VIDEO1
L
R
ЗАДНЯЯ ПАНЕЛЬ DVD ПРОИГРЫВАТЕЛЯ
КАБЕЛЬ КОМПОНЕНТНОГО
ВИДЕО СИГНАЛА
DVD проигрыватель
