Страница 17
SCART 1
VIDEO/RGB
SCART 2
VIDEO/S-VIDEO
SCART 3
VIDEO
DVI-D
D-SUB
RF
RS-232
Pr/Cr
R
R
R
Pb/Cb
L
L
L
Y
VIDEO1
VIDEO-OUT
AV1-IN
COMPONENT-IN
AV-OUT
S-VIDEO1
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Требования по безопасному подключению
17

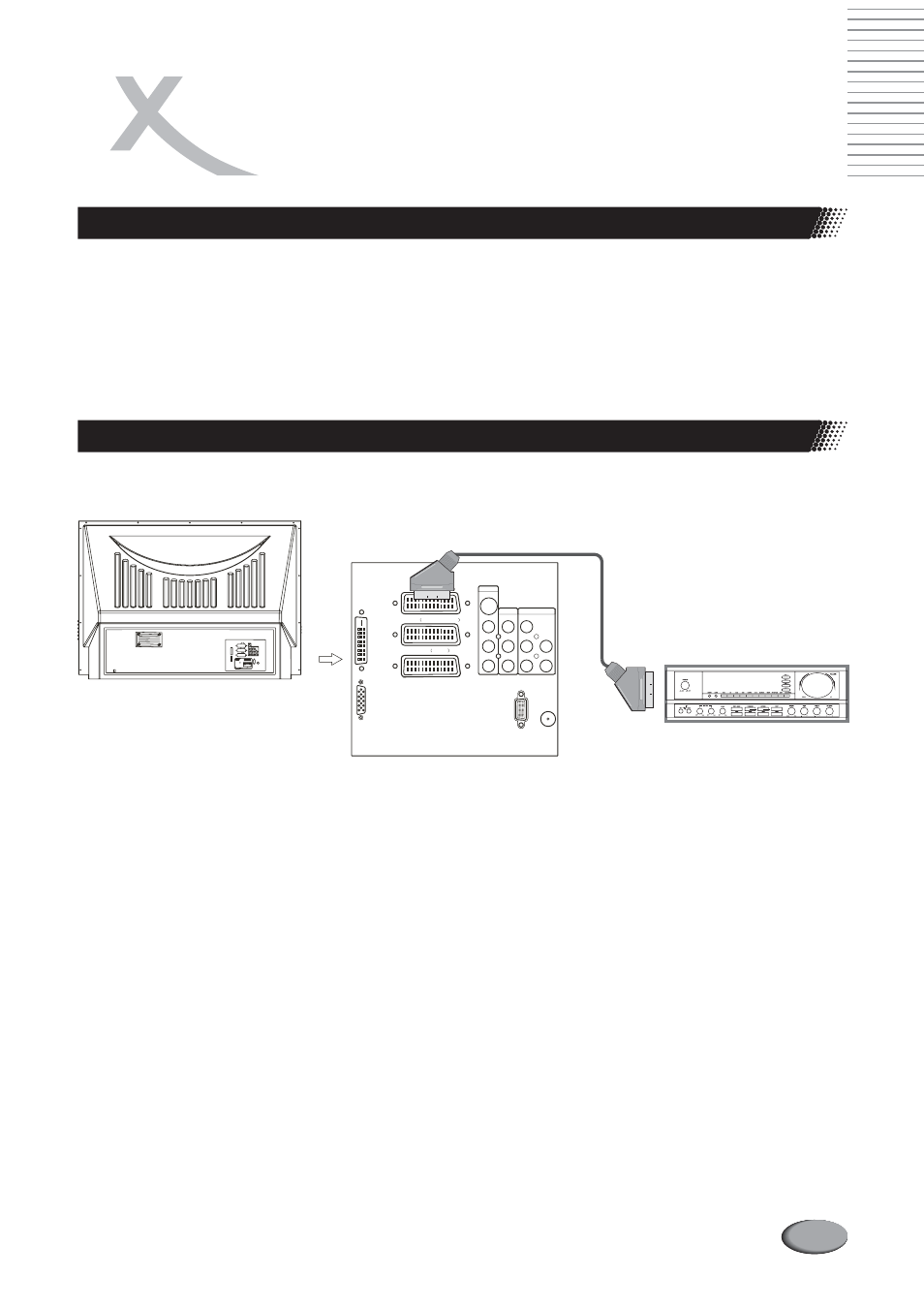

Подсоединение к разъему SCART1
Подключение
Воспроизведение
Спецификация разъема SCART1
Соедините SCART кабелем разъём SCART на задней панели декодера и разъём SCART на телевизоре.
1.
Включите телевизор и нажмите кнопку TV/AV на ПДУ телевизора.
2.
Воспользуйтесь кнопками CH+/CH- на ПДУ для выбора в списке источников сигнала пункта Video1 и нажмите VOL+ для
подтверждения выбора.
3.
Включите декодер.
1
Аудио выход (правый канал)
8
Выбор функции (AV контроль)
15 Вход красного сигнала
2
Аудио вход (правый канал)
9
Земля (зелёный сигнал)
16 Контроль переключения RGB
3
Аудио выход (левый канал)
10 Данные 2
17 Земля (входной и выходной сигнал CVBS)
4
Земля (аудио сигнал)
11 Вход зелёного сигнала
18 Земля (контроль переключения RGB)
5
Земля (синий сигнал)
12 Данные 1
19 CVBS выход
6
Аудио вход (левый канал)
13 Земля (красный сигнал)
20 CVBS вход
7
Вход синего сигнала
14 Земля (гашение сигнала)
2
Общая земля (защита)
Через разъём SCART1 телевизор принимает видео сигналы CVBS (VIDEO) и RGB и выбирает нужный сигнал автоматически.
При одновременном приёме приоритет имеет сигнал RGB.
1
Примечание:
l
l
l
l
l
Внимательно проверьте совместимость устройств перед их соединением.
Внешние устройства могут отличаться от тех, которые изображены на иллюстрациях.
Плохое соединение может привести к искажению изображения и некорректному цветовоспроизведению. Убедитесь,
что все разъёмывставленыв соответствующие гнёзда соединяемых устройств.
Не забудьте ознакомиться с инструкцией по эксплуатации подключаемого внешнего устройства.
Перед подключением внешнего устройства необходимо обесточить телевизор для предотвращения негативных
последствий.
ДЕКОДЕР
КОННЕКТОР SCART КАБЕЛЯ
