85
-RU

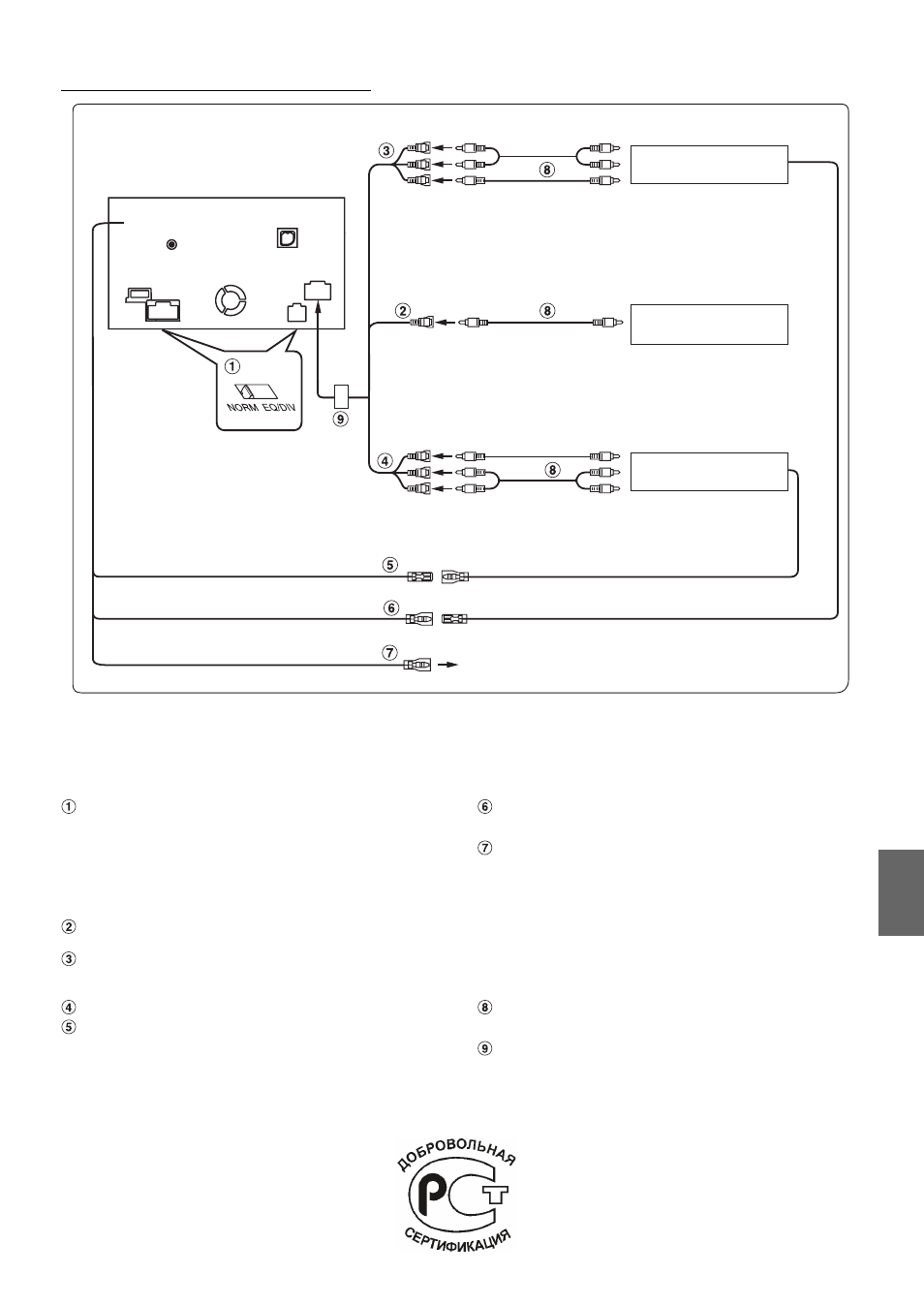

При подключении внешнего оборудования
К разъему аудиовхода
Переключатель систем
При подключении эквалайзера или делителя через
Ai-NET переместите два переключателя в положение
EQ/DIV. Если процессор не подключен, оставьте
переключатели в положении NORM.
•
Не устанавливайте эти два переключателя в разные положения.
•
Перед изменением положения переключателя не забудьте
выключить питание устройства.
Входной разъем CAMERA
Используется при подключении резервной камеры.
Разъемы видео/аудиовыходов (AUX OUTPUT)
Используется при подключении дополнительного
монитора и т.д.
Разъемы видео/аудиовходов (AUX INPUT)
Выход дистанционного управления (белый/коричневый)
Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.
Вход дистанционного управления (белый/
коричневый)
Разъем заднего хода (оранжевый/белый)
Используется при подключении камеры заднего хода.
Подключите к положительному контакту лампы заднего
хода. Эта лампа загорается при переводе рычага
переключения передач в положение заднего хода (R).
Если соединение выполнено правильно, то каждый раз,
когда рычаг переключения передач устанавливается в
положение заднего хода (R), автоматически включается
изображение с камеры заднего хода.
Кабельный удлинитель (приобретается
дополнительно)
Входной разъем камеры AUX I/O
К разъему видеовхода
К разъему видеовыхода
К разъему видеовыхода
К разъему аудиовыхода
Задний монитор
(приобретается
дополнительно)
Камера заднего хода
(приобретается
дополнительно)
ТВ-тюнер или
видеомагнитофон
(приобретается дополнительно)
(Белый/коричневый)
REMOTE OUT
REMOTE IN
(Белый/коричневый)
(Белый/коричневый)
REMOTE IN
REMOTE OUT
(Белый/коричневый)
(Оранжевый/белый)
REVERSE
Используется при подключении камеры заднего хода.
