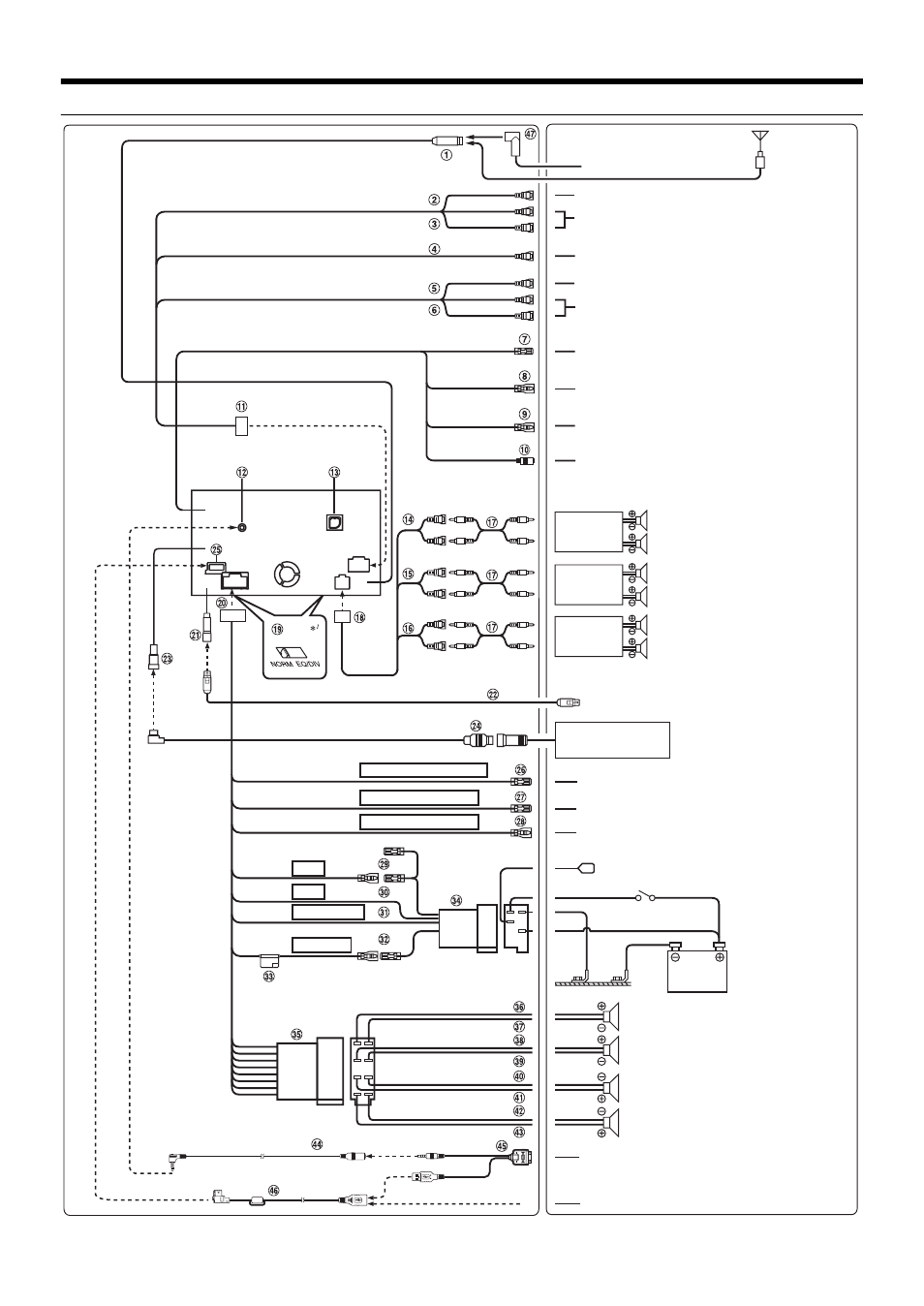

Соединения
•
Переведите переключатель системы в положение “NORM” при подключении только чейнджера (если не используется
совместимый с шиной Ai-NET эквалайзер). Если подключен аудиопроцессор IMPRINT, выберите положение EQ/DIV.
*
1
Два переключателя системы находятся на нижней стороне устройства.
CD-чейнджер
(приобретается
дополнительно)
К проводу дистанционного управления
К проводу вывода дистанционного управления
(Белый/коричневый)
(Зеленый)
REMOTE OUT
REMOTE IN
Антенна
К iPod/iPhone (приобретается
дополнительно)
(Розовый/черный)
К разъемам аудиовыхода
(R, L)
К телефону автомобиля
К усилителю или эквалайзеру
К проводу стояночного
тормоза
Батарея
Ключ замка зажигания
(Красный)
(Белый)
Усилитель
Усилитель
Усилитель
К положительному проводу включения
лампы заднего хода автомобиля
К разъему видеовыхода
К камере заднего вида
К разъему видеовхода
К разъемам аудиовхода
(R, L)
Антенный ISO-разъем
Антенный JASO-разъем
К USB-накопителю/переносному
аудиоплееру
(Желтый)
(Желтый)
(Красный)
(Белый)
(Оранжевый/белый)
REVERSE
AUDIO INTERRUPT IN
REMOTE TURN-ON
(Синий/белый)
(Желтый/синий)
PARKING BRAKE
(Красный)
ACC
GND
(Черный)
Задний левый
Задний правый
Передний левый
Передний правый
Сабвуферы
Задний левый
Передний левый
Передний правый
Задний правый
(Синий)
(Желтый)
POWER ANT
BATTERY
(Зеленый/черный)
(Белый/черный)
(Белый)
(Фиолетовый/черный)
(Серый/черный)
(Серый)
(Фиолетовый)
Динамики
К питанию антенны
К блоку интерфейса встроенного
рулевого управления
CAMERA IN
(Желтый)
(Белый/коричневый)
К интерфейсному модулю BLUETOOTH
INTERFACE (приобретается дополнительно)
или
