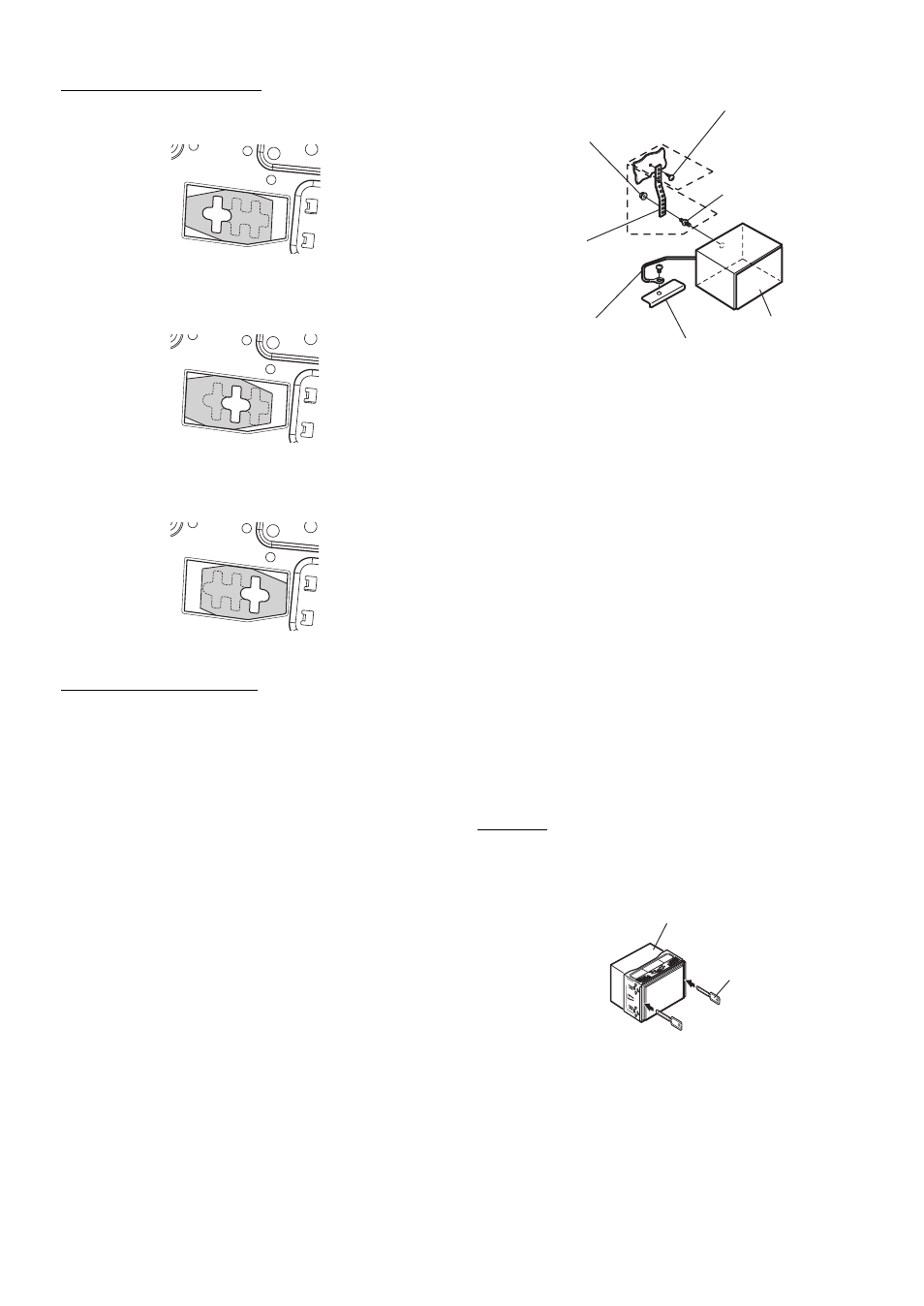

Использование уплотнения
При установке выбрано положение A.
Установите уплотнение, закрыв им монтажные отверстия B и C.
При установке выбрано положение B.
Установите уплотнение, закрыв им монтажные отверстия A и C.
При установке выбрано положение C.
Установите уплотнение, закрыв им монтажные отверстия A и B.
Установка лицевой панели
*
2
Если выбрано положение A, можно установить входящую
в комплект лицевую панель.
Если выбрано положение B, лицевую панель необходимо
изменить перед установкой.
Для изменения лицевой панели обратитесь к своему
дилеру Alpine.
Если выбрано положение C, не удастся установить
лицевую панель. Проконсультируйтесь у своего дилера
Alpine.
Удаление
1. Вставьте в устройство ключи для кронштейна
вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажной корзины.
2. Выдвиньте устройство, оставляя его
незаблокированным.
4
Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель устройства
IVA-W520R и наденьте на болт резиновый
колпачок. Если автомобиль не оборудован
кронштейном, укрепите на главном блоке
металлическую монтажную полосу (не входит в
комплект). Прикрепите заземляющий провод
устройства к оголенной металлической
поверхности с помощью винта (*
1 ), уже
закрепленному на корпусе автомобиля.
Подключите все выводы устройства IVA-W520R в
соответствии с описанием, представленным в
разделе ПОДКЛЮЧЕНИЕ.
• Винты с маркировкой “*
2
”: используйте
соответствующие винты для выбранного расположения
установки.
5
Вставьте устройство IVA-W520R в приборную
панель до щелчка. Это обеспечит правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.
Шестигранная гайка (M5)
Винт
Двусторонний болт
Устройство
Корпус
Вывод заземления
Металлическая
монтажная
полоса
*
2
*
1
Устройство
Ключи для
кронштейна
(в комплекте)
