Инструкция по эксплуатации HONDA VTR1000
Страница 113
Снятие заднего колеса
1. Приподнимите заднее колесо над опорной пове
рхностью, разместив под двигателем опорный
блок.
2. Ослабьте осевую гайку (1) задней оси.
3. Ослабьте стопорную гайку (2) и регулировочный
болт (3).
4. Снимите осевую гайку и шайбу задней оси.
5. Снимите приводную цепь (4) с ведущей звёздочки,
продвинув заднее колесо вперёд.
6. Снимите ось (5), заднее колесо, левую пластину
регулировки цепи (6), правую пластину регулировки
цепи (7) и боковой фланец с маятника.
Не нажимайте на педаль тормоза при снятом колесе.
Поршень скобы будет выдавлен из цилиндра, что
приведёт к вытеканию тормозной жидкости. Если
это произойдёт, тормозную систему придётся
ремонтировать. Для выполнения этой операции
обратитесь к официальному дилеру Honda.
103

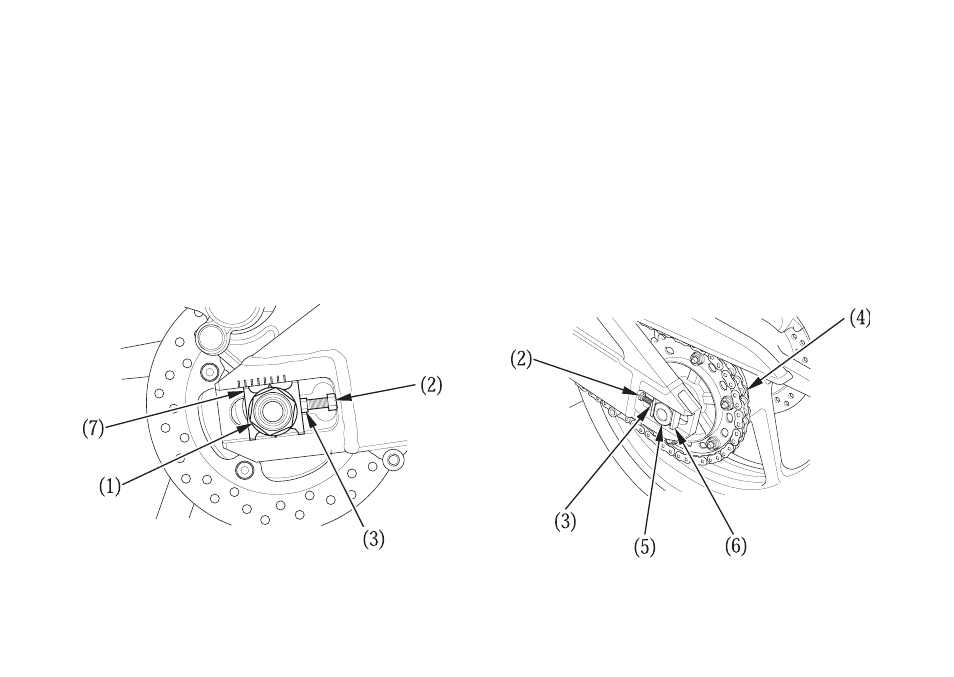

(1) Гайка задней оси
(2) Контргайка
(3) Регулировочный болт
(7) Правая пластина
регулировки цепи
(4) Приводная цепь
(5) Вал оси
(6) Левая пластина
регулировки цепи
