Описание котла

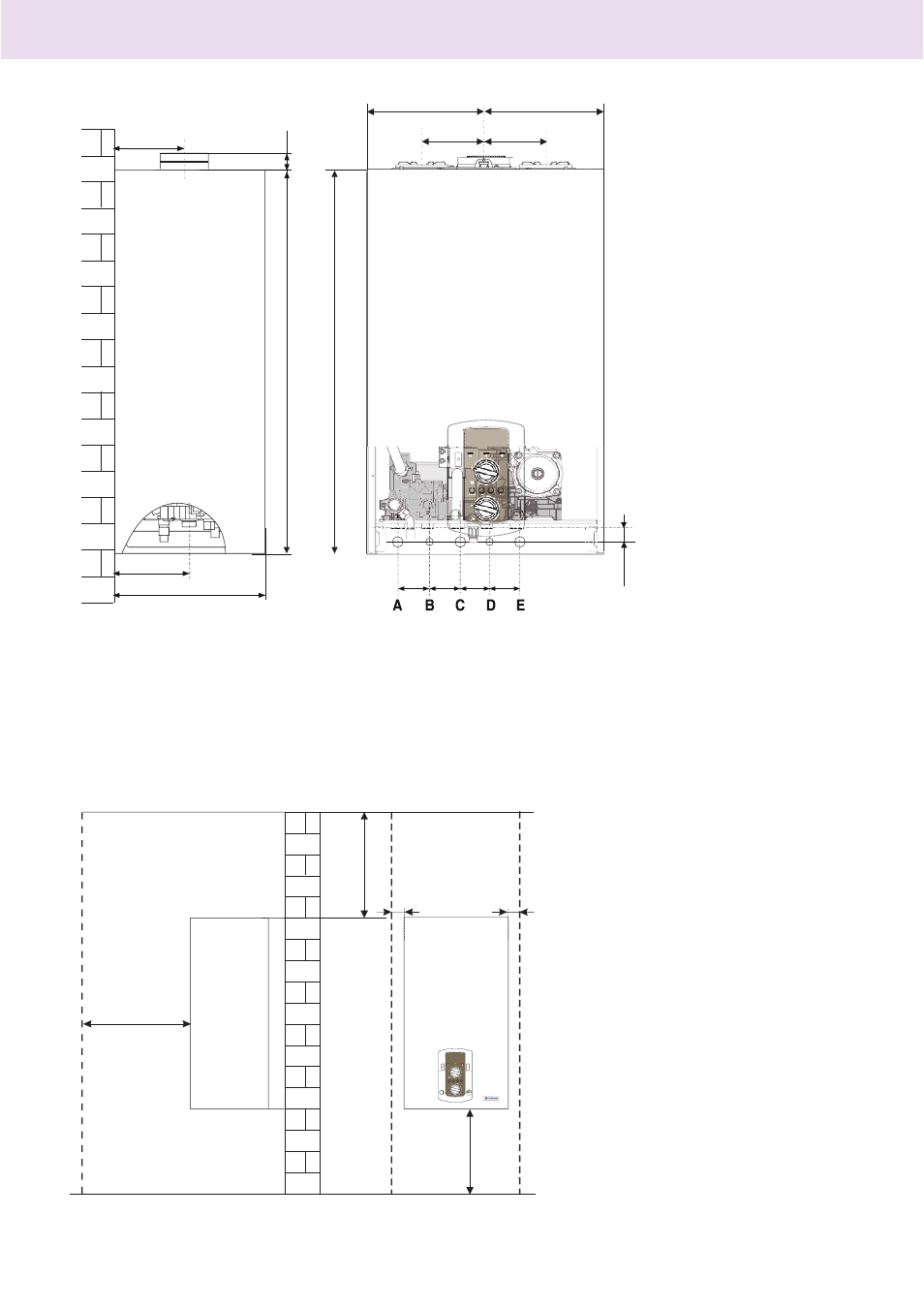

Габаритные размеры
Минимальные расстояния
Для легкого доступа к котлу при
техническом обслуживании следует
обеспечить соответствующие
минимально допустимые
расстояния (свободное
пространство) от корпуса котла
до близлежащих предметов и
поверхностей.
Устанавливать котел следует в
соответствии с действующими
нормами и правилами, а также
в соответствии с требованиями
производителя.
При установке обязательно
используйте уровень, котел должен
находиться в строго горизонтальном
положении.
450
05
3
00
3
50
50
6
5
4
3
2
1
6
5
4
3
2
1
C
R
MENU / OK
ESC
bar
1
3
2
A. Патрубок подающей линии контура отопления.
B. Патрубок подачи в контур ГВС
C. Вход газа
D. Патрубок подвода холодной воды контура ГВС
E. Патрубок обратной линии контура отопления
166
319
180
25
745
745
200
120
120
200
28
54
54
54 54
