Ввод в эксплуатацию
19
Внимание
Безопасность и работоспособность котла
обеспечиваются только при условии его
ввода в эксплуатацию специалистом,
имеющим квалификацию
в соответствии с действующими нормами и
правилами.
Заполнение контура отопления
Действуйте следующим образом:
− Откройте воздушные клапаны радиаторов
контура отопления.
− Поднимите колпачок автоматического
воздухоотводчика циркуляционного
насоса.
− Постепенно открывайте кран подпитки
котла и перекрывайте воздушные клапаны
на радиаторах контура отопления, пока не
начнет выходить вода.
− Когда давление по показаниям манометра
достигнет 0,1 – 0,15 МПа (1 – 1,5 бар),
перекройте кран подпитки котла.
Подача газа
Последовательность действий:
- Убедитесь, что используемый тип газа
соответствует данным на заводской
табличке котла.
- Откройте все двери и окна.
- Убедитесь, что в помещении нет искр или
открытого пламени.
- Проверьте газогорелочную часть котла на
герметичность. Для этого при перекрытом
(выключенном) клапане подачи газа
перекройте и снова откройте основной
газовый кран. В течение 10 мин счетчик
не должен регистрировать расхода газа.
Электропитание
-
Убедитесь, что напряжение и частота
сети электропитания соответствуют
характеристикам котла (см. заводскую
табличку).
-
Убедитесь, что заземление выполнено
надлежащим образом.

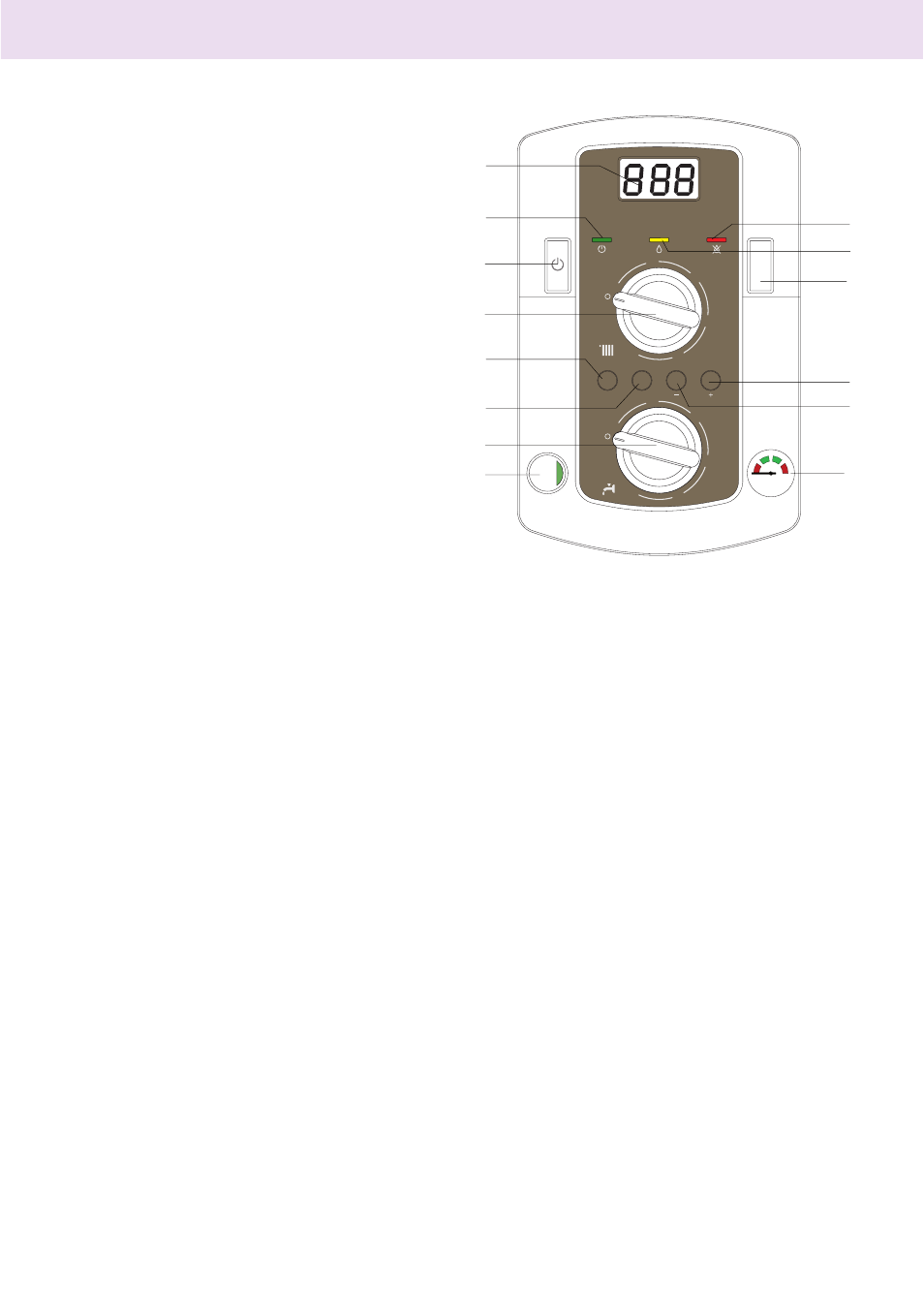

Панель управления
1. Д
ИСПЛЕЙ
2. зеленый цвет вел ON/OFF (ВКЛ/ВЫКЛ)
3. К
НОПКА
ON/OFF (ВКЛ/ВЫКЛ)
4. Р
УКОЯТКА
ПЕРЕКЛЮЧЕНИЯ
РЕЖИМОВ
РАБОТЫ
(
ОТОПЛЕНИЕ
- ГВС)
И
РЕГУЛИРОВКИ
ТЕМПЕРАТУРЫ
В
КОНТУРЕ
ОТОПЛЕНИЯ
5. К
НОПКА
MENU/OK (МЕНЮ/ВВОД –
КНОПКА
НАСТРОЙКИ
ПАРАМЕТРОВ
И
ПРОГРАММИРОВАНИЯ
)
6. К
НОПКА
ESC (
ОТМЕНА
)
7. Р
ЕГУЛЯТОР
ТЕМПЕРАТУРЫ
ВОДЫ
В
КОНТУРЕ
ГВС
8. К
НОПКА
C
OMFORT
+
ЗЕЛЕНЫЙ
СИД
9. М
АНОМЕТР
(
ДАВЛЕНИЕ
В
КОНТУРЕ
ОТОПЛЕНИЯ
)
10. К
НОПКА
УПРАВЛЕНИЯ
И
ПРОГРАММИРОВАНИЯ
«–»
11. К
НОПКА
УПРАВЛЕНИЯ
И
ПРОГРАММИРОВАНИЯ
«+»
12. К
НОПКА
RESET (
СБРОС
)
13. Желтый сид указывает на присутствие
пламени
14. К
РАСНЫЙ
СИД
УСТАНОВКИ
В
БЕЗОПАСНЫЙ
РЕЖИМ
6
5
4
3
2
1
6
5
4
3
2
1
C
R
MENU / OK
ESC
bar
1
3
2
14
13
12
11
10
9
1
2
5
6
3
4
7
8
