Монтаж
Подключение к электрической сети
ОСТОРОЖНО!
Перед производством работ на
котле отключите его электропитание
внешним двухполюсным выключателем
(установите в положение «OFF» (ВЫКЛ)).
Питание 230 В + земляное соединение
Соединение осуществляется при помощи
кабеля 2 P + T, предоставленного вместе
с котлом, который соединяется с главной
платой внутри панели управления.
Подсоединение вспомогательного
оборудования

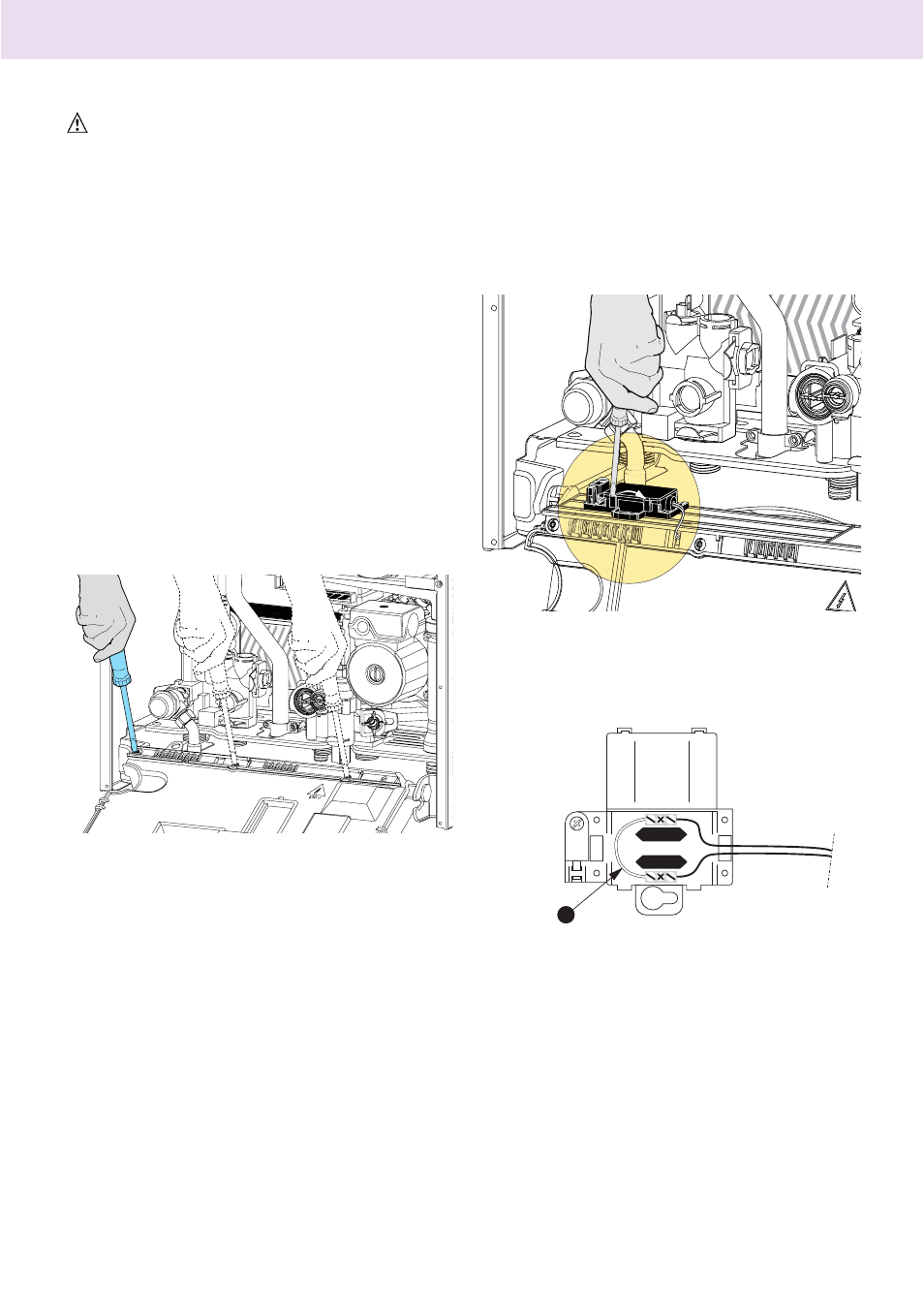

Для доступа к подсоединениям
периферийных устройств выполните
следующие операции:
- отсоедините котел от сети электропитания
-
поверните панель управления (см.
параграф "Инструкции по открытию ковки
и контролю внутренних деталей").
- отпустите три винта на задней крышке
корпуса с приборами;
Имеется возможность установки
дополнительных схем для солнечных
панелей.
Подробности смотрите в Руководстве по
терморегулированию Chauff oteaux.
Соединение и расположение кабеля
дополнительного вспомогательного
оборудования смотрите в предупреждениях
относительно монтажа этого же
вспомогательного оборудования.
Подсоединение термостата помещения
Подсоединение термостата помещения
осуществляется внутри коробки,
расположенной под панелью управления,
действуйте следующим образом:
- отсоедините котел от сети электропитания
-
поверните панель управления (см.
параграф "Инструкции по открытию ковки
и контролю внутренних деталей").
- откройте коробку отверткой
- подсоедините
провода
термостата
помещения, удаляя перемычку S.
- закройте окошко, панель корпуса с
инструментами и передний кожух.
S
