8

Инструкция по монтажу и техническому обслуживанию Logalux LT 135 - 300 • Издание 10/2000

Оставляем за собой право на изменения!

Установка арматуры

4

4

Установка арматуры

Установка и оснащение водопроводной арматурой
по DIN 1988 и DIN 4753 (рис. 9).

Вентиль для продувки и выпуска воздуха должен
быть установлен на трубопроводе горячей воды
перед запорным вентилем.

На сливном трубопроводе не допускается
устанавливать колена, так как должно быть
обеспечено беспрепятственное удаление шлама.

На предохранительном клапане следует установить
табличку со следующим предупреждением: "Не
перекрывать продувочную линию. Во время
отопления в целях безопасности может вытекать
вода."

Сечение продувочного трубопровода должно быть
как минимум равно выходному сечению
предохранительного клапана.

Периодически следует проверять эксплуатационную
готовность предохранительного клапана, проводя
его продувку.

Предельно-допустимые значения

Температура воды греющего контура: макс. 160 °C

Избыточное рабочее давление
(греющий контур):

макс. 25 бар

Температура горячей воды:

макс. 95 °C

Избыточное рабочее давление
(горячая вода):

макс. 10 бар

Предохранительный клапан

Таб. 2

1

)

по DIN 4753

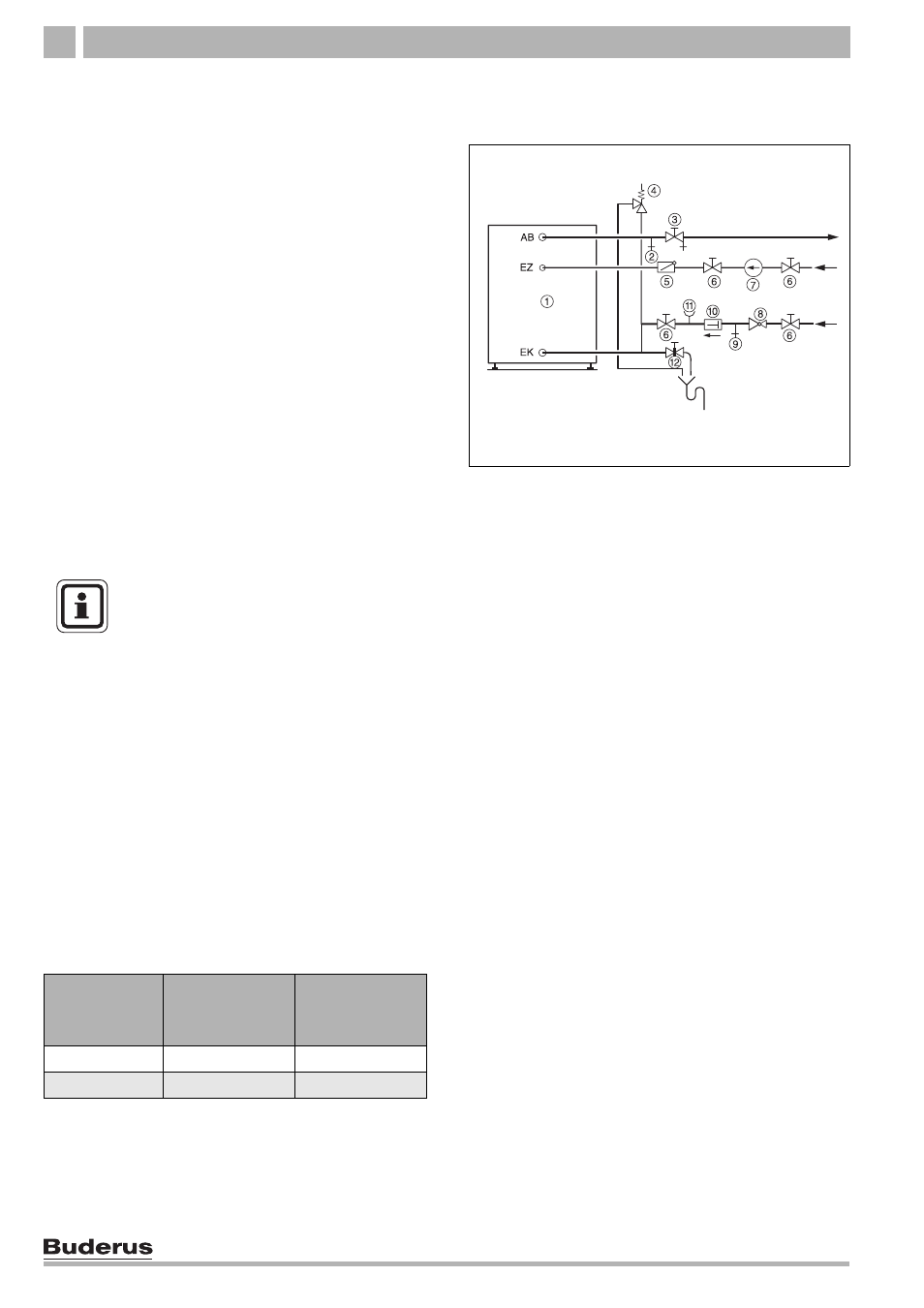

Рис. 9 Монтажная схема (принципиальная схема)

Экспликация к рис. 9:

Поз. 1: Бак-водонагреватель
Поз. 2: Вентиль для продувки и выпуска воздуха
Поз. 3: Запорный вентиль со сливом
Поз. 4: Предохранительный клапан
Поз. 5: Обратный клапан
Поз. 6: Запорный вентиль
Поз. 7: Циркуляционный насос
Поз. 8: Редукционный клапан (при необходимости)
Поз. 9: Контрольный вентиль
Поз. 10: Клапан, препятствующий обратному потоку
Поз. 11: Штуцер для подключения манометра

(при необходимости)

Поз. 12: Слив

УКАЗАНИЕ!
От штуцера циркуляционной линии EZ
открутить ушко крана, заделать
подключение или подсоединить
циркуляционную линию.

Присоединитель-

ный диаметр,

минимальный

1

)

Номинальный

объем водяного

пространства

[л]

1

)

Макс. тепловая

мощность

[кВт]

1

)

DN 15

до 200

75

DN 20

свыше 200-1000

150
