Инструкция по монтажу и техническому обслуживанию Logalux LT 135 - 300 • Издание 10/2000
Оставляем за собой право на изменения!
Монтаж
3
3
Монтаж
z
Поворачивая опорные болты, нужно выровнять
бак-водонагреватель так, чтобы он стоял
с небольшим наклоном назад (рис. 2).
Установка датчиков
z
Снять переднюю стенку бака (рис. 4, поз. 1),
подав вперед, и удалить теплоизоляционный
диск из мягкого пенопласта (рис. 4, поз. 2).
z
Ввести датчик регулятора температуры горячей
воды* (рис. 7, поз. 3 на стр. 7) с задней стороны
бака в отверстие кабельного канала (рис. 5).
z
Вынуть из системы управления штекер кабеля
и отсоединить его от провода.
z
Подсоединить штекер к свободному концу
удлинительного провода и вставить его в систему
управления.
z
Свободный конец провода датчика соединить
через муфту с удлинительным проводом
(см. дополнительный лист).
*
Входит в поставку системы управления
** Входит в поставку LT 300

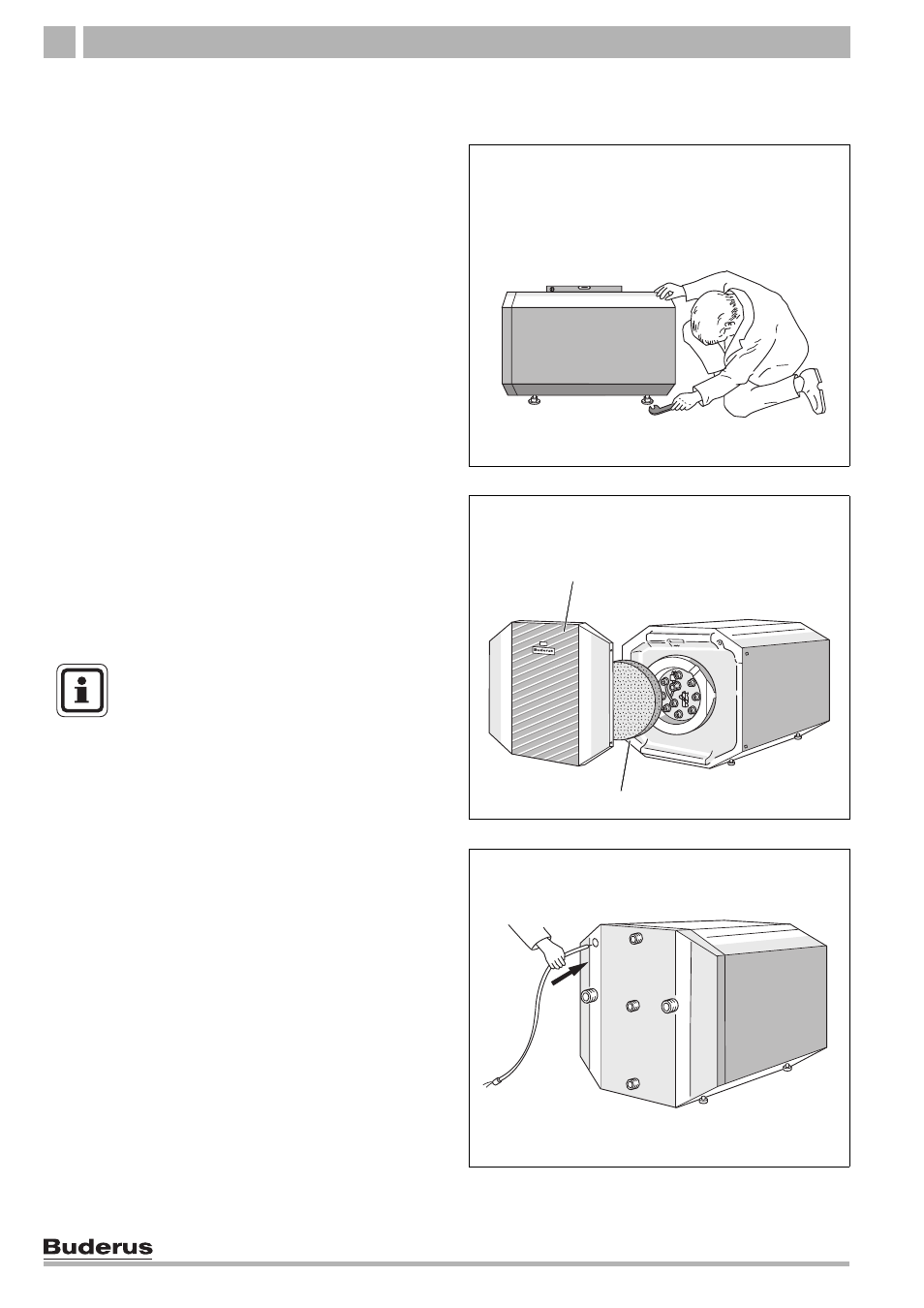

Рис. 2 Регулировка опорных болтов
1
Рис. 4 Подготовка бака к установке датчиков
1
2
УКАЗАНИЕ!
Для баков LT 300 провод датчика нужно
удлинить поставляемым проводом**.
Рис. 5 Крепление датчика на крышке люка
