Инструкция по монтажу и техническому обслуживанию Logalux LT 135 - 300 • Издание 10/2000
Не допускайте загрязнения анодов маслом.
z Проверить магниевый анод и уплотнение.
Если Ø анода уменьшился до 15 –10 мм, то
рекомендуется его замена, при необходимости
заменяется уплотнение.
z Установить крышку люка с магниевым анодом
и уплотнением.
z Проложить провода датчиков в прорезь
теплоизоляции (рис. 12, поз. 2 на стр. 10).
z Уложить кольцевой наконечник заземляющего
кабеля и завернуть болты (рис. 13).
z Проверить плотность прилегания крышки люка.
z Уложить теплоизоляционный элемент на крышку
люка и установить переднюю крышку (рис. 11 на
стр. 10).
Инертный анод, дополнительное оборудование
Защитная функция инертного анода показывается
зеленой сигнальной лампочкой на системе
управления (штекер с заземляющим контактом).
При неисправности (коррозионная защита
отсутствует) мигает красная сигнальная лампочка.
Сообщите об этом специалисту отопительной
фирмы.
ОСТОРОЖНО!
ВНИМАНИЕ!
Не размельчайте куски твердыми или
острыми предметами, т.к. можно
повредить термоглазурь на внутренних
стенках.

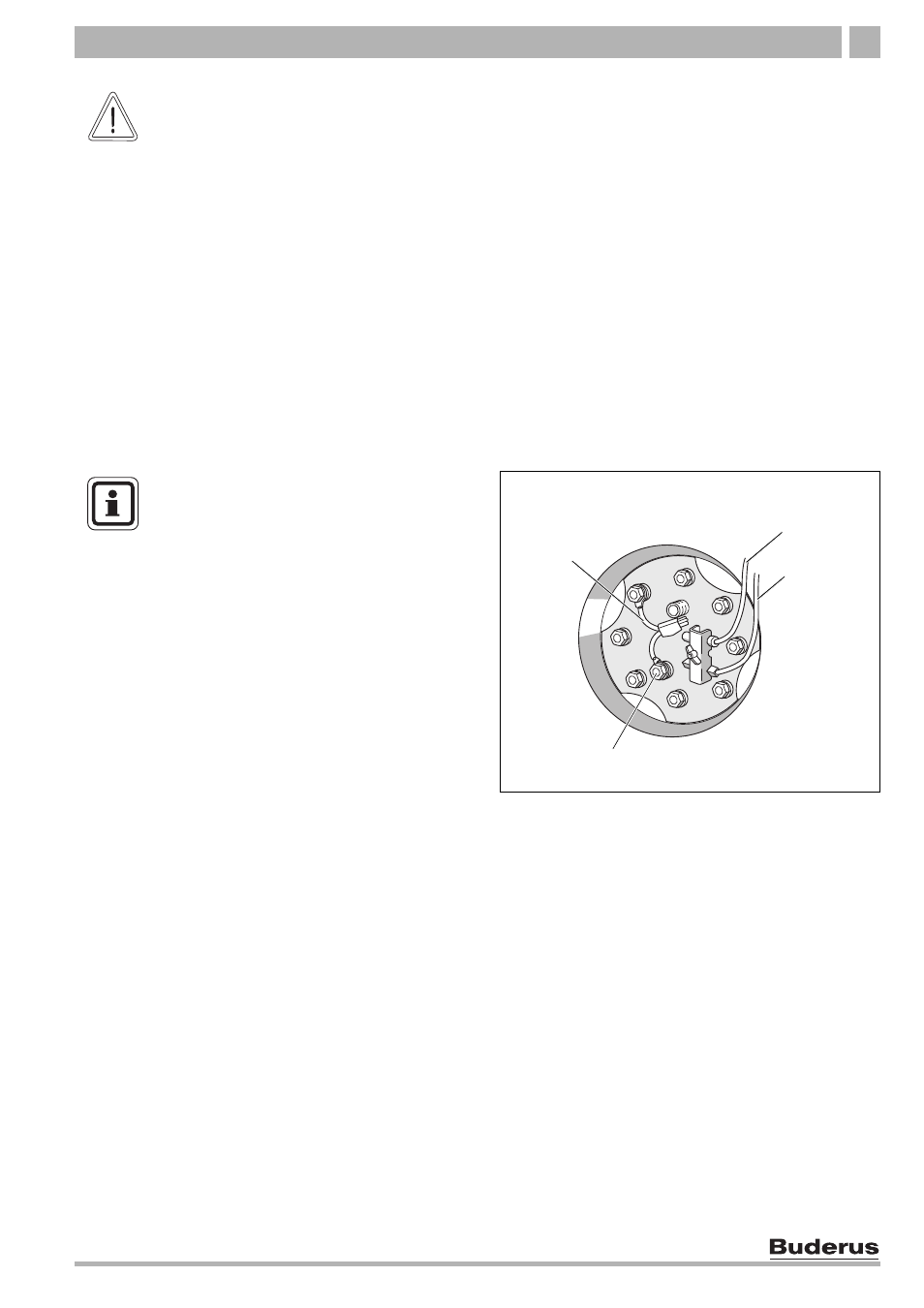

Рис. 13 Крепление кольцевых наконечников
заземляющего кабеля болтами
Экспликация к рис. 13:
Поз. 1: Магниевый анод
Поз. 2: Заземляющий кабель со штекером
Поз. 3: Провод датчика регулятора температуры
горячей воды
Поз. 4: Батчик термометра горячей воды
(дополнительное оборудование)
1
2
3
4
УКАЗАНИЕ!
Завернуть "вручную" все болты, после
этого гаечным ключом затянуть их на
три четверти оборота
(x рекомендуемый момент затяжки
динамометрическим ключом 40 Нм).
