Снятие заднего колеса
1. Приподнимите заднее колесо, разместив
под двигателем опорный блок.
2. Ослабьте контргайки (1) и регулировочные
гайки (2) приводной цепи.
3. Ослабьте гайку (3) задней оси.
4. Снимите приводную цепь (4) с ведущей
звёздочки, продвинув заднее колесо вперёд.

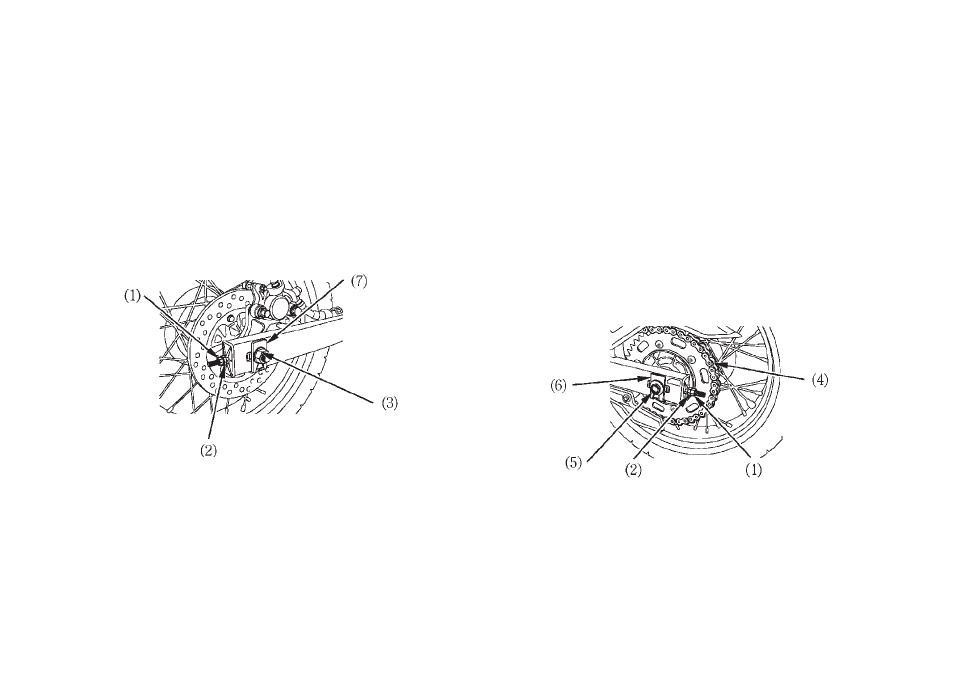

(1) Контргайка регулятора приводной цепи
(2) Регулировочная гайка приводной цепи
(3) Гайка задней оси
(7) Пластина правого регулятора цепи
5. Извлеките ось (5), снимите заднее колесо,
пластину (6) левого регулятора цепи, пласти
ну (7) правого регулятора цепи и боковую
втулку с рычага.
Не нажимайте на педаль тормоза при снятом
колесе. Поршень будет выдавлен из тормозного
цилиндра, что приведет к вытеканию тормозной
жидкости. Если это произойдёт, тормозную сис
тему придётся ремонтировать. Для выполнения
этой работы обратитесь к официальному дилеру
Honda.
(1) Контргайка регулятора приводной цепи
(2) Регулировочная гайка приводной цепи
(4) Приводная цепь
(5) Задняя ось
(6) Пластина левого регулятора цепи
