9
3.1.1. Крепление модели FD-20V:
а) Используя винты-саморезы (4 шт.), прикрепите пластину к стене.
б) Навесьте нагреватель, отрегулируйте крепления пластины и угол винтов, проверьте их
затяжку, убедитесь в том, что нагреватель надежно закреплен.
3.1.2. Крепление модели FDS-50V, FDS-80V, FDS-100V:
а) Установите анкерные болты (2 шт. FDS-50V и 4 шт. для FDS-80V, FDS-100V) с
крюками в просверленные отверстия:
б) Подвесьте водонагреватель за кронштейн корпуса на крюки анкерных болтов.

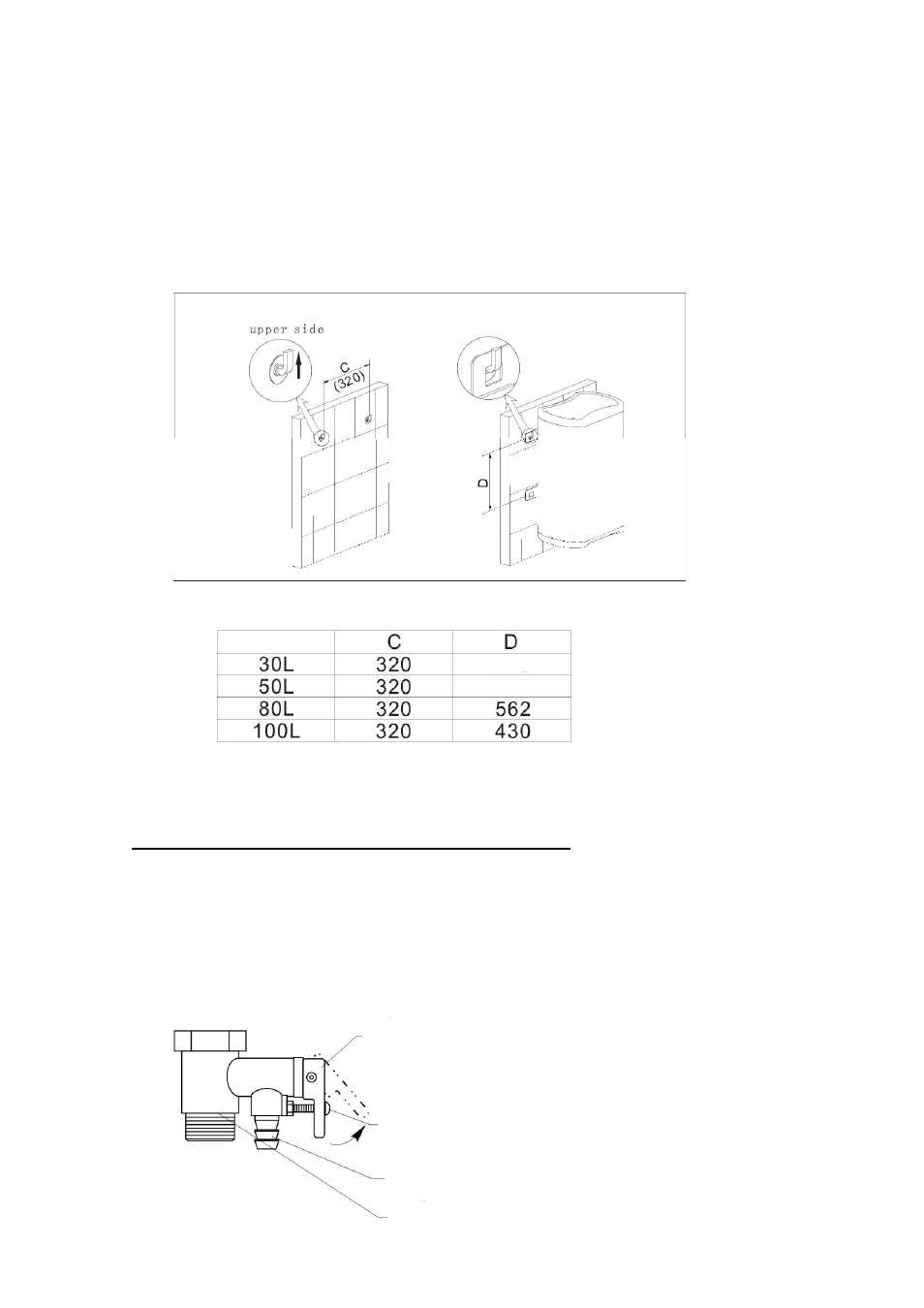

Размеры крепления кронштейна
Внимание!
Конструкция
стены
должна
выдерживать
двойную
массу
водонагревателя, наполненного водой.
3.2 Подсоединение к системе водоснабжения:
1. Подсоединяемые к водонагревателю шланги и соединения должны выдерживать
рабочее давление до 6 бар (0,6 МРа) и температуру до +95
°
C.
2. При стандартном подсоединении водонагреватель работает под давлением,
определяемым давлением в магистрали.
Подсоединение входной трубы водонагревателя к системе водоснабжения осуществляется
через предохранительный клапан, входящий в комплект поставки.
Кран слива воды
Винт
Отверстие для слива воды
Предохранительный клапан
