Страница 10
10

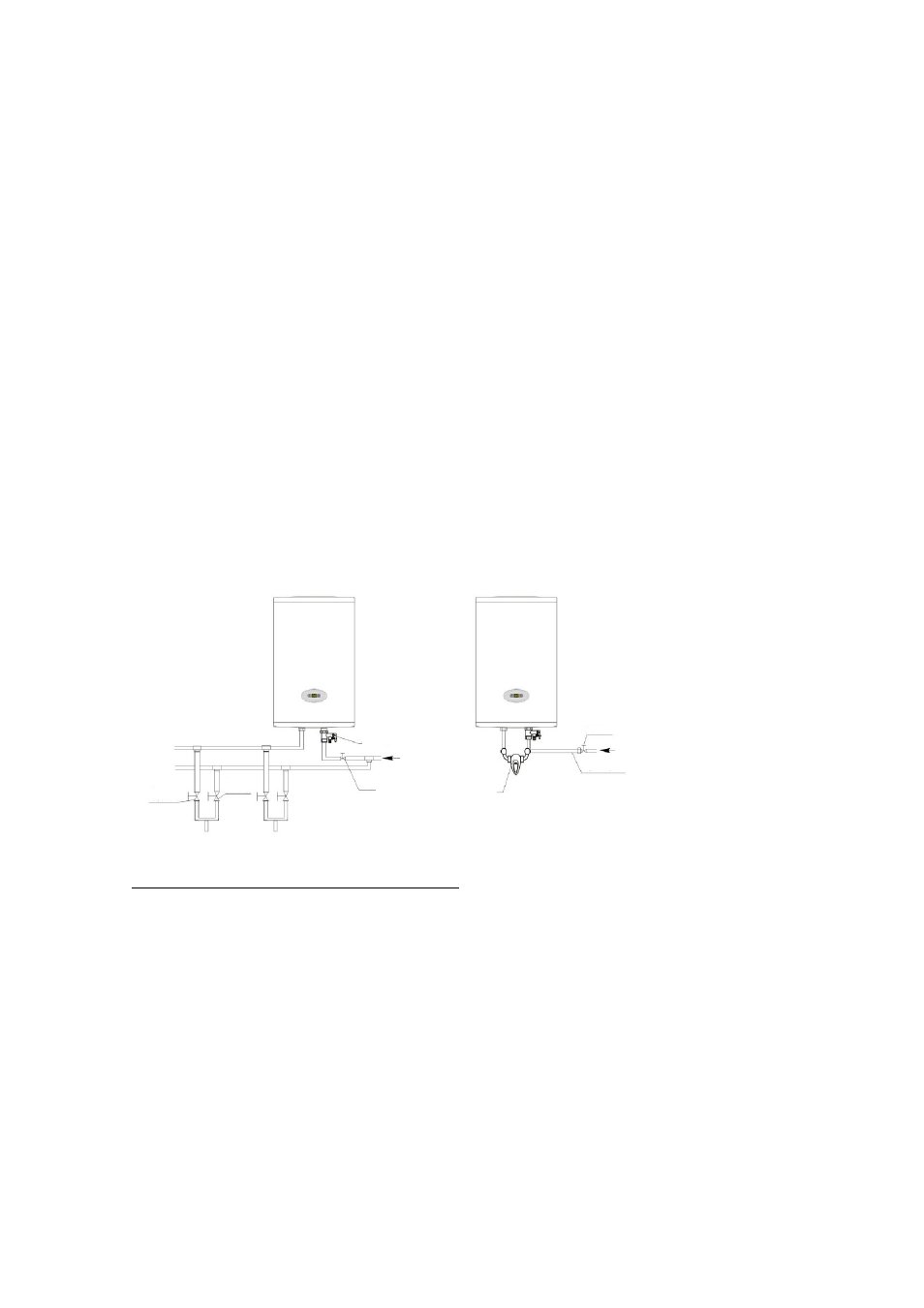

Схема подключения на несколько
потребителей
Схема подключения на
одного потребителя
потребителя
Предохранительный
клапан
Холодная
вода
Холодная
вода
Металлизированный
гибкий шланг
Заливной
вентиль
Смеситель
Отвод
холод
воды
Отвод
горячей
воды
Во избежание поломки при завинчивании предохранительного клапана не применяйте
больших усилий.
Предохранительный клапан выполняет две функции:
- пропускает воду только в одном направлении
(является обратным клапаном).
- при давлении выше 6 бар (0,6 МРа) стравливает воду через отверстие сбоку
(откалиброван на 6 бар).
Появление капель воды из отверстия предохранительного клапана во время нагрева воды
является естественным процессом и связано с расширением воды в баке при нагревании.
Отверстие клапана советуем соединить отводной гибкой трубкой с системой слива.
Ни в коем случае нельзя закрывать отверстие клапана!
Если давление воды в магистрали превышает 5 бар (0,5 МРа), следует на линии
подвода воды поставить редуктор давления.
Настоящий водонагреватель является нагревателем замкнутого типа, поэтому к нему
может быть подсоединено несколько потребителей воды.
Схема подключения представлена ниже.
3.3 Электрическое подсоединение.
Внимание! Только когда аппарат заполнен водой полностью, можно включать
водонагреватель в электрическую сеть.
Подключение прибора производиться через заземленную сетевую розетку.
1. Необходимо обеспечить надежное заземление. Внимание: если водонагреватель не
будет заземлен, то в случае короткого замыкания УЗО (устройство защитного
отключения), поставляемое в комплекте моделей FDS-50V, FDS-80V, FDS-100V,
может не сработать.
2. Использовать источники энергии с напряжением 220 вольт и 50 Гц.
3. Номинальные электрические параметры сетевой розетки должны быть не меньше
электрических параметров нагревателя.
