26

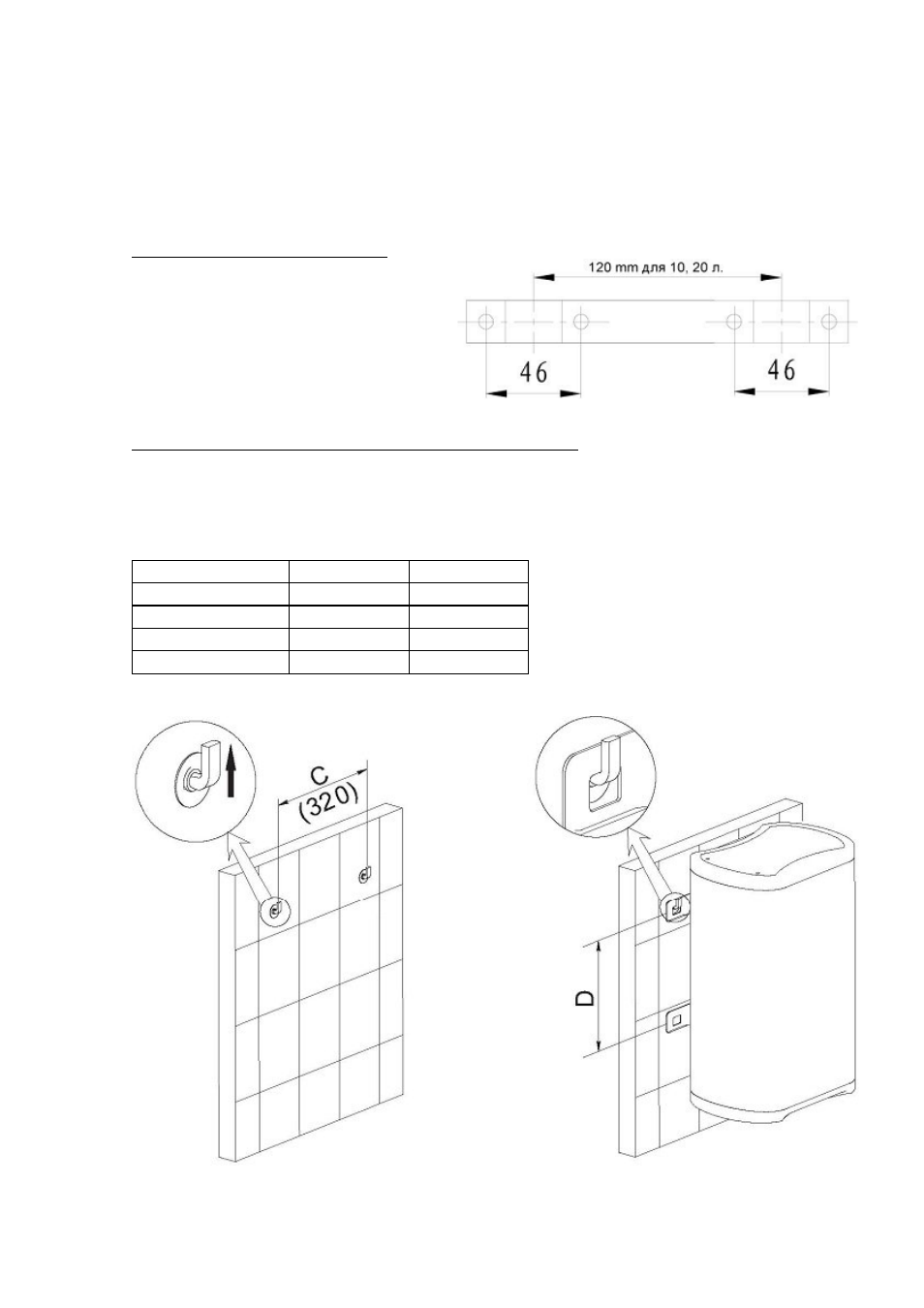

3.1 Спосіб кріплення
Виберіть підходяще місце, відповідно до зазначеного нижче на сторінці розмірами (С та
D). Електродрилем просвердлыть отвори під анкерні болти діаметром 12 мм (для 50, 80 та
100 л), і під гвинти-саморізи діаметром 6 мм (для 20 л); глибиною 80 мм (для 50, 80 та
100л), глибиною 38 мм (для 20 л). Отвори повинні розташовуватися на одному рівні.
3.1.1. Кріплення моделі FD-20V:
а) Використовуючи гвинти-саморізи
(4 шт.), прикріпіть пластину до стіни.
б) Навісьте нагрівач, відрегулюйте
кріплення пластини та кут гвинтів,
перевірте їхнє затягування,
переконайтеся в тому, що нагрівач
закріплений надійно.
3.1.2. Кріплення моделей FDS-50V, FDS-80V, FDS-100V:
а) Встановіть в просвердлені отвори анкерні болти (2 шт. для FDS-50V, і 4 шт. для FDS-
80V, FDS-100V) з гаками.
б) Підвісьте водонагрівач за кронштейн корпуса на гаки анкерних болтів.
Розміри кріплення кронштейна
С
D
30 л 320
50 л 320
80 л 320 562
100 л 320 430
верхній бік
Увага! Конструкція стіни повинна витримувати подвійну масу водонагрівача,
наповненого водою.
