КОМПЛЕКТАЦИЯ
И КОНСТРУКЦИЯ

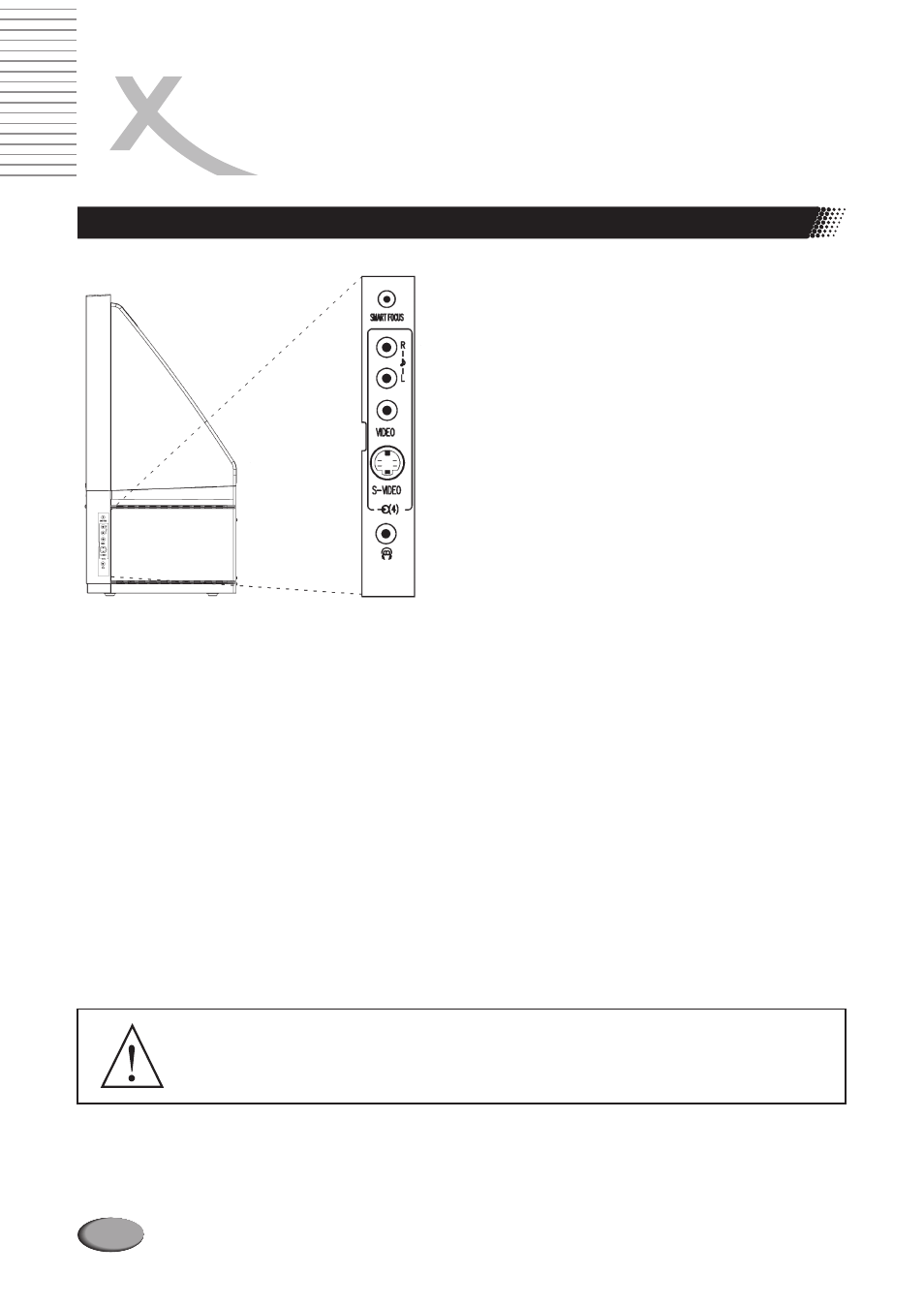

Разъемы на боковой панели HST 4000
14
Разъемы находятся на правой боковой панели телевизор
под крышкой, которая открывается и закрывается легким
нажатием.
Используется для отображения S VIDEO видео сигнала с
внешних устройств.
Для выбора этого разъема в качестве источника сигнала
необходимо последовательно нажимать кнопку AV на ПДУ
телевизора до тех пор, пока в правом верхнем углу экрана
не появится надпись F EXT.
П о ж а л у й с т а ,
у ч и т ы в а й т е
н е д о п у с т и м о с т ь
одновременного использования разъемов S VIDEO вход и
V I D E O в х о д н а п е р е д н е й п а н е л и т е л е в и з о р а . Д л я
отображения видео сигнала с внешнего устройства
можно использовать любой из этих разъемов, но не
одновременно. При этом в настройках телевизора (более
п о д р о б н о о б э т о м ч и т а й т е в р а з д е л е « Н а с т р о й к и
телевизора» руководства по эксплуатации) необходимо
установить значение «AV» или «S VIDEO» для параметра F
EXT в разделе дополнительных настроек «Уст ки».
Используется для отображения композитного видео сигнала с внешних устройств.
Для выбора этого разъема в качестве источника сигнала необходимо последовательно нажимать кнопку AV
на ПДУ телевизора до тех пор, пока в правом верхнем углу экрана не появится надпись F EXT.
Пожалуйста, учитывайте недопустимость одновременного использования разъемов S VIDEO вход и VIDEO
вход на передней панели телевизора. Для отображения видео сигнала с внешнего устройства можно
использовать любой из этих разъемов, но не одновременно. При этом в настройках телевизора (более
подробно об этом читайте в разделе «Настройки телевизора» руководства по эксплуатации) необходимо
установить значение «AV» или «S VIDEO» для параметра F EXT в разделе дополнительных настроек «Уст ки».
Используются для воспроизведения стерео аудио сигнала с внешних устройств. Если внешнее
устройство, подключаемое к телевизору в качестве источника сигнала, оснащено одноканальным
монофоническим аудио выходом, тогда необходимо подключить этот выход к одному из разъемов «L» или
«R» стереофонического аудио входа телевизора. В зависимости от вида подключения (стереофоническое
или монофоническое), с помощью кнопки
на ПДУ телевизора необходимо выбрать DUAL 1 при
монофоническом подключении к разъему L аудио входа телевизора, DUAL 2 при монофоническом
подключении к разъему R аудио входа телевизора, или STEREO при стереофоническом подключении к
разъемам L и R аудио входа телевизора. Надписи DUAL 1, DUAL 2, STEREO появляются на экране
телевизора при последовательных нажатиях кнопки на ПДУ телевизора.
Используется для подключения к телевизору стерео наушников. При подключении наушников,
воспроизведение звука через встроенные динамики телевизора отключается.
S VIDEO вход
VIDEO вход
L, R аудио входы
Выход на наушники
НЕ ДОПУСКАЕТСЯ ОДНОВРЕМЕННОЕ ИСПОЛЬЗОВАНИЕ РАЗЪЕМОВ
«VIDEO ВХОД» И «S VIDEO ВХОД» НА БОКОВОЙ ПАНЕЛИ HST 4000.
