КОМПЛЕКТАЦИЯ
И КОНСТРУКЦИЯ

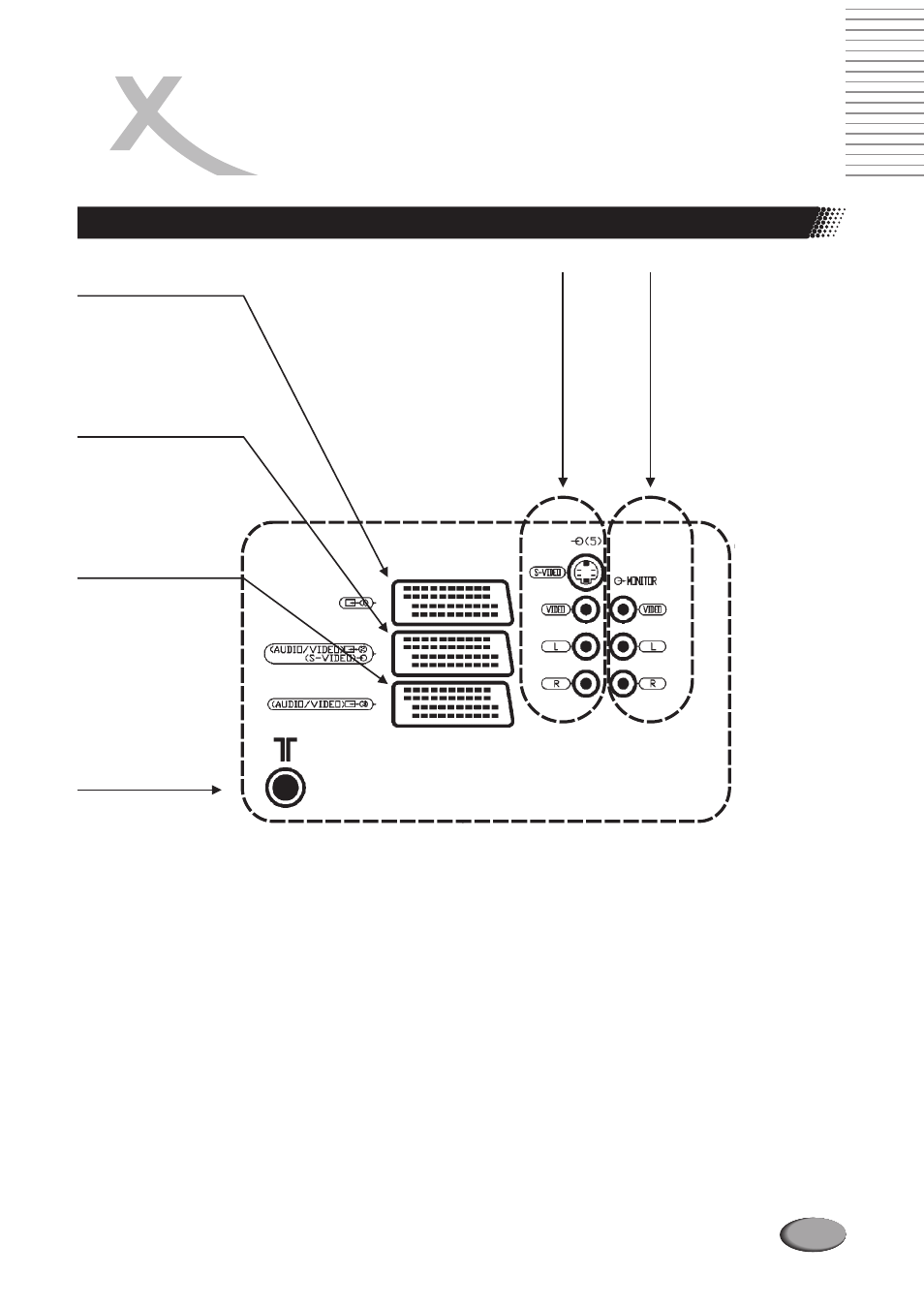

Разъемы на задней панели HST 4300 и HST 4000
11
S VIDEO вход
VIDEO вход
L вход
R вход
Вход S VIDEO видео сигнала.
Вход композитного видео сигнала.
Аудио вход левого канала.
Аудио вход правого канала.
VIDEO выход
L выход
R выход
Композитный видео выход.
Аудио выход левого канала.
Аудио выход правого канала.
SCART1
Вход и выход
композитного видео и
стерео аудио
сигналов, вход RGB
видео сигнала.
SCART2
Вход и выход
композитного видео и
стерео аудио
сигналов, вход S
VIDEO видео сигнала.
SCART3
Вход и выход
композитного видео
и стерео аудио
сигналов.
Антенный вход
Антенный вход
SCART1 AV вход выход и RGB вход
SCART2 AV вход выход и S VIDEO вход
Используется для подключения внешней антенны или кабельного телевидения.
Используется для отображения композитного или RGB видео сигнала и воспроизведения стерео аудио
сигнала с внешних устройств, а также для вывода композитного видео сигнала и стерео аудио сигнала на
внешние устройства.
Для выбора этого разъема в качестве источника сигнала необходимо последовательно нажимать кнопку
AV на ПДУ телевизора до тех пор, пока в правом верхнем углу экрана не появится надпись SCART1. Формат
сигнала, композитный (VIDEO) или RGB, будет выбран автоматически, в зависимости от формата
фактического входного сигнала на разъеме SCART1.
Используется для отображения композитного или S VIDEO видео сигнала и воспроизведения стерео
аудио сигнала с внешних устройств, а также для вывода композитного видео сигнала и стерео аудио
сигнала на внешние устройства.
Для выбора этого разъема в качестве источника сигнала необходимо последовательно нажимать кнопку
AV на ПДУ телевизора до тех пор, пока в правом верхнем углу экрана не появится надпись SCART2. Формат
сигнала, композитный (VIDEO) или S VIDEO, будет выбран автоматически, в зависимости от формата
фактического входного сигнала на разъеме SCART2.
