быть длиннее остальных проводов, чтобы при натяжении
кабеля он отсоединялся после проводов под напряжением.
Процесс подключения

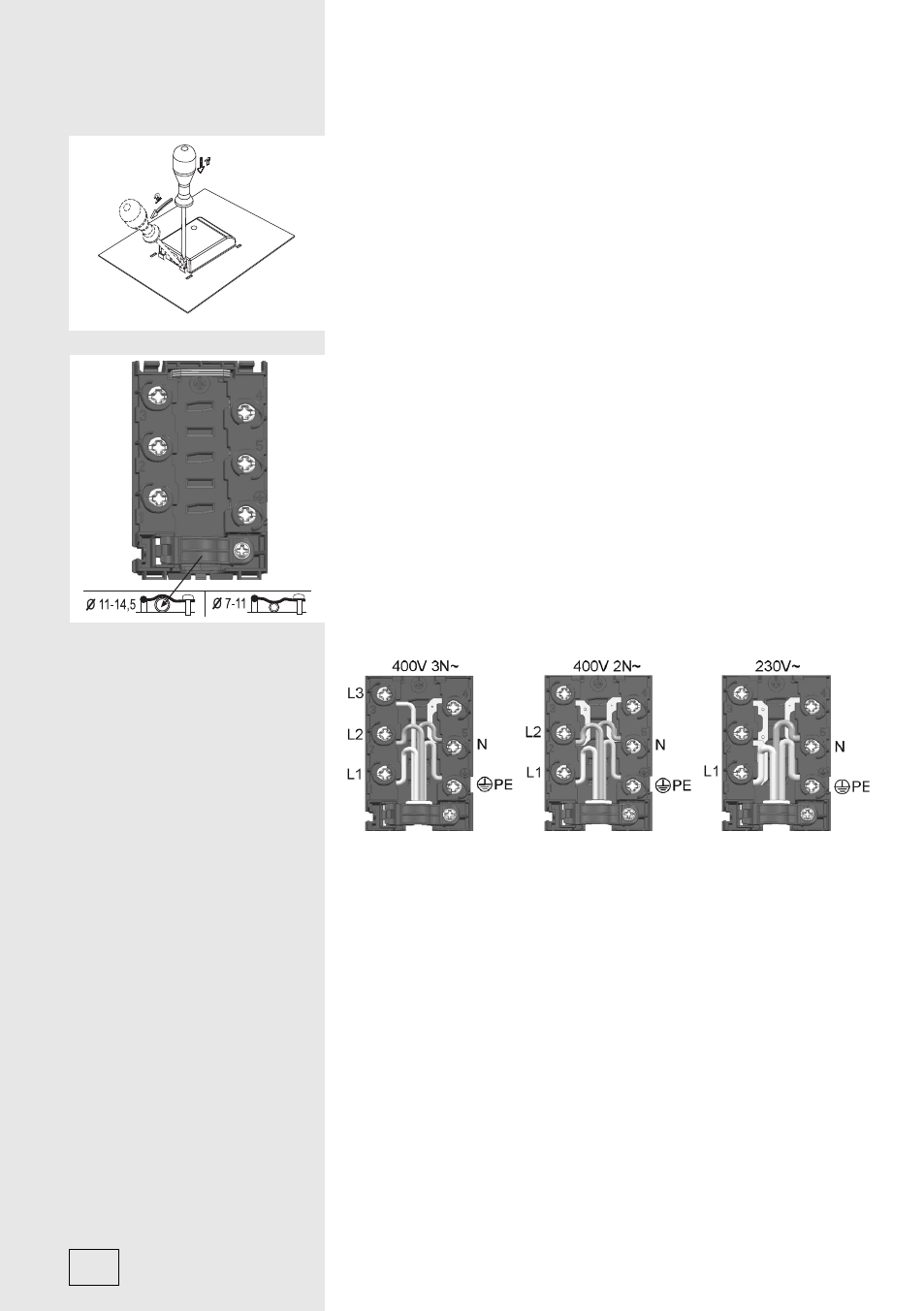

• На задней стенке прибора откройте крышку клеммной
колодки, для чего отверткой подденьте защелки, как
показано на крыше колодки.
• Присоединительный кабель обязательно проложите
через зажим, предотвращающий избыточное натяжение
кабеля. Если зажим не установлен, расположите его так,
чтобы одним краем он накладывался на корпус клеммной
колодки.
• Подсоединение производится согласно одной из
приведенных схем. В зависимости от напряжения в сети
поставьте перемычки соответствующим образом.
• Винты кабельного зажима крепко затяните и закройте
крышку колодки.
Примечание!
Перемычки лежат в клеммной колодке. Винты клемм
уже откручены, поэтому их не нужно откручивать. При
закручивании винтов слышен слабый щелчок: это означает,
что винт необходимо крепко затянуть.
Цвета проводов
L1, L2, L3 = провода, подводящие напряжение. Как правило,
цвета проводов: черный, черный, коричневый.
N = нейтральный провод. Обычно цвет провода синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод заземления. Цвет провода — зелено-
желтый.
