Установка/Подключение
Установка/Подключение

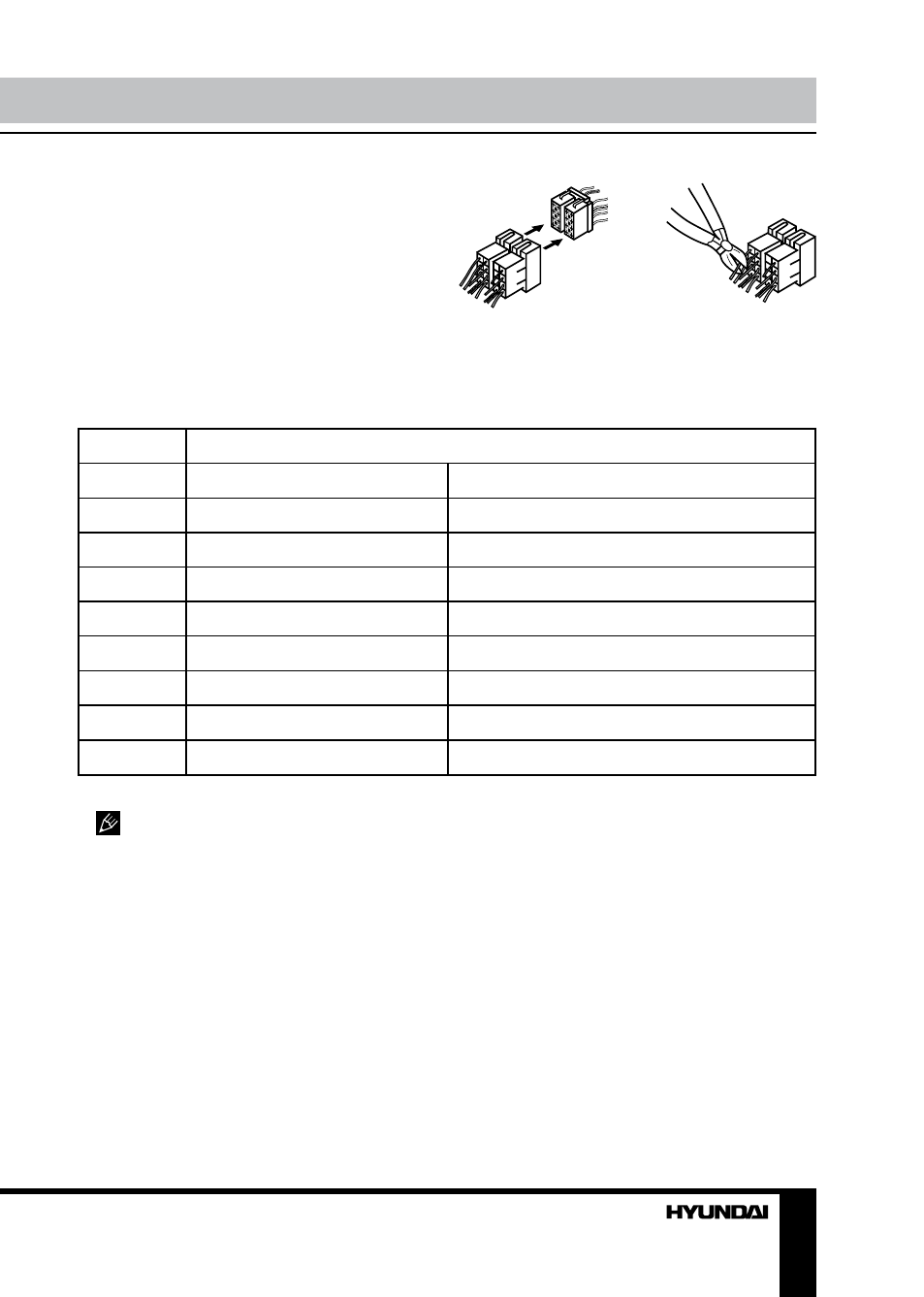

Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
Номер
1
2
3
4
5
6
7
8
Разъем A
Питание 12В (+)/желтый
Питание антенны/оранжев.
Подсветка панели/белый
Зажигание/красный
Земля/черный
Разъем B
Тыловой правый(+)---Синий
Тыловой правый(-)---Синий/Белый
Фронтальный правый(+)---Серый
Фронтальн. правый(-)---Серый/Белый
Фронтальный левый(+)---Зеленый
Фронт. левый((-)---Зеленый/Белый
Тыловой левый(+)---Коричневый
Тыловой левый(-)---Коричневый/Белый
Функция
Провод подсветки панели подсоединяется к “+” провода габаритных огней. Провод
питания антенны предназначен для подачи питания на антенну и для удаленного управле-
ния дополнительным усилителем.
