Установка/Подключение
Установка/Подключение
Подключение

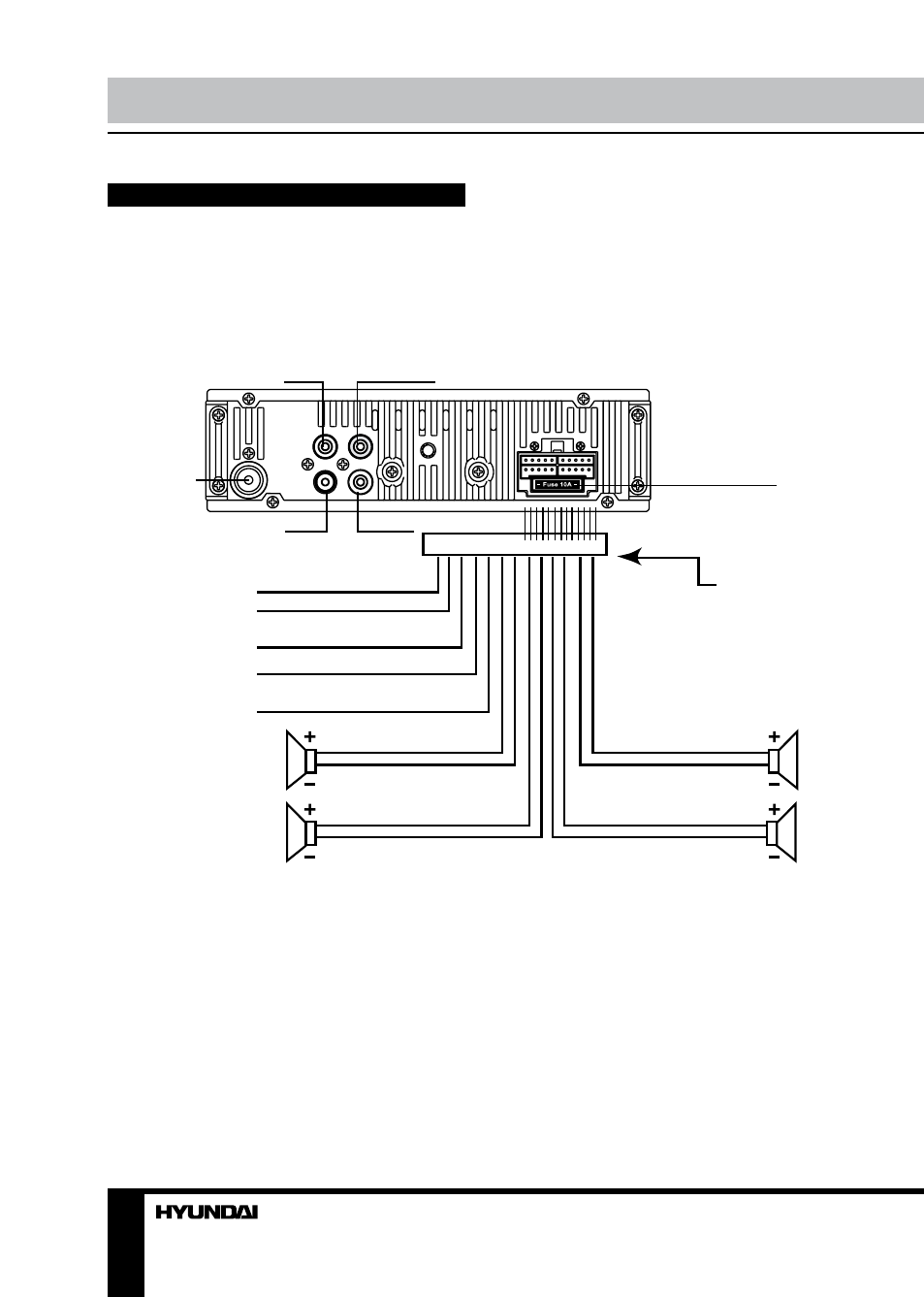

Схема электрических соединений
• Независимо от размера динамиков
следует использовать динамики с сопротив-
лением 4 Ом.
ВЫхОД НА САБВУФЕР 1
ISO КОННЕКТОР
РАЗъЕМ ДЛя
АНТЕННЫ
ВЫхОД НА САБВУФЕР 2
БЕЛЫЙ
ПОДСВЕТКА ПАНЕЛИ
ПИТАНИЕ АНТЕННЫ
ЧЕРНЫЙ (ЗЕМЛя)
ПИТАНИЕ
ФРОНТ.
4 ом
ФРОНТ.
4 ом
ТЫЛ.
4 ом
ПРАВ.
ДИН.
ТЫЛ.
4 ом
ЛЕВЫЙ
ДИНАМИК
К АККУМУЛяТОРУ
ПАМяТь B+
ОРАНЖЕВЫЙ
ЖЕЛТЫЙ
КРАСН. +12В
ПРЕДОхРАНИТЕЛь
ЗЕЛЕНЫЙ
СЕРЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
СЕРЫЙ/БЕЛЫЙ
КОРИЧНЕВЫЙ
СИНИЙ
КОРИЧНЕВЫЙ/БЕЛЫЙ
СИНИЙ/БЕЛЫЙ
RCA ВЫхОД ПРАВ.(
красн
.)
RCA ВЫхОД ЛЕВ. (белый)
• Не допускайте короткого замыкания
проводов динамиков на корпус головного
устройства или автомобиля.
