Системная плата
|
77
3 Переверните компьютер и откройте крышку дисплея до упора.
4 Потяните за язычок, чтобы отсоединить кабель дисплея и кабель LAN USB от разъемов
на системной плате.
5 Отсоедините кабель динамиков от разъема на системной плате.
6 Выверните винты, которыми системная плата в сборе крепится к корпусу компьютера.
7 Выверните винт, которым разъем адаптера питания крепится к корпусу компьютера.
8 Осторожно приподнимите системную плату в сборе под углом и высвободите ее разъемы
из пазов на корпусе компьютера.

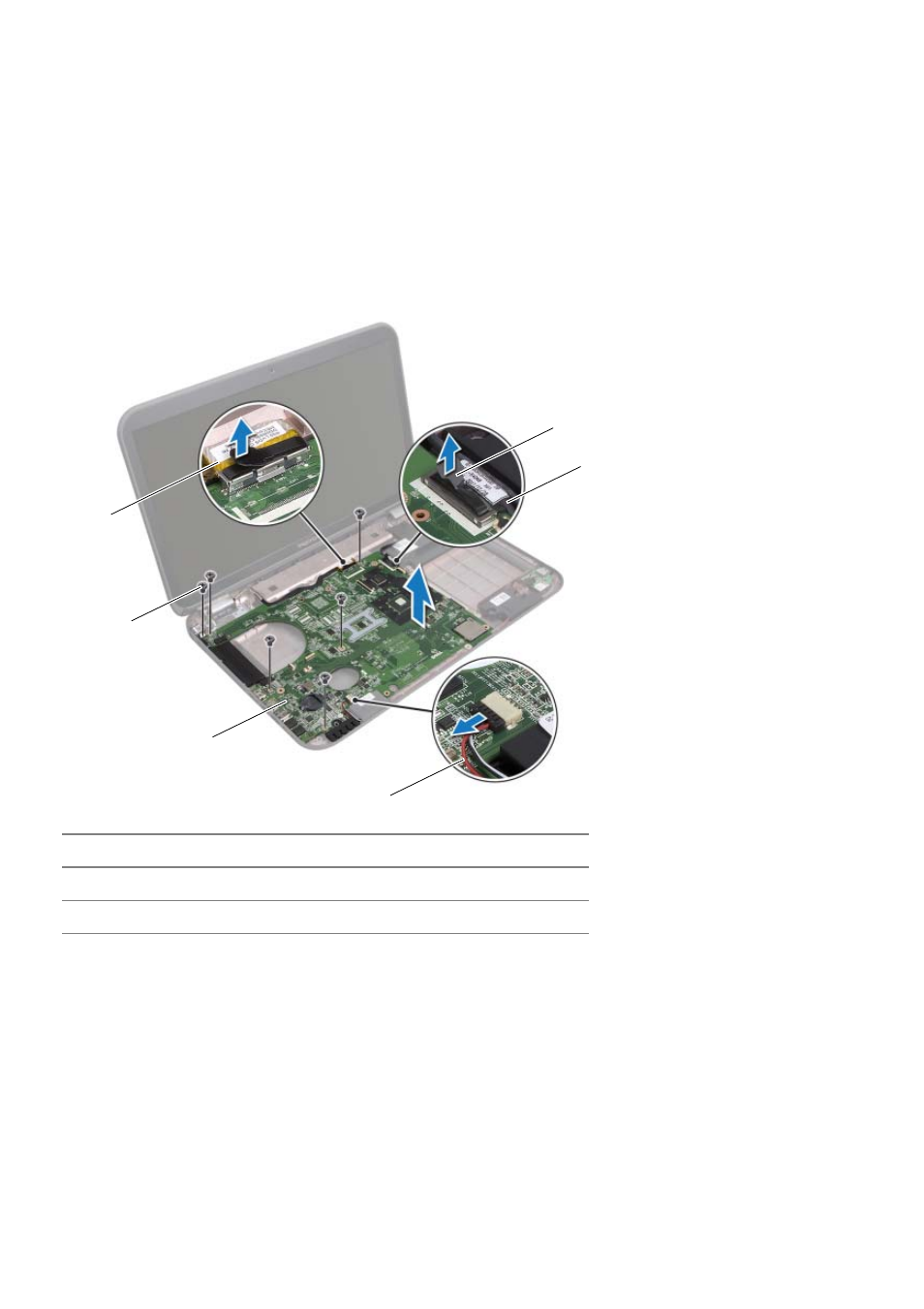

1 кабель дисплея
2 винты (6)
3 системная плата в сборе
4 кабель динамиков
5 кабель LAN USB
6 язычок
1
2
3
4
5
6
