Инструкция по эксплуатации Dell Inspiron 17R
Страница 40
40
|
Упор для рук
2 Переверните компьютер и откройте крышку дисплея до упора.
3 Выверните винты, которыми упор для рук крепится к корпусу компьютера.
4 Приподнимите фиксаторы разъема и потяните за язычки, чтобы отсоединить кабель
платы функциональных клавиш, кабель платы кнопки питания и кабель сенсорной
панели от разъемов на системной плате.
ВНИМАНИЕ. Отделите упор для рук от дисплея в сборе, соблюдая осторожность, чтобы не
повредить дисплей в сборе.
5 Кончиками пальцев приподнимите упор для рук со стороны отсека оптического дисковода.
6 Аккуратно подденьте упор для рук и снимите его с корпуса компьютера.

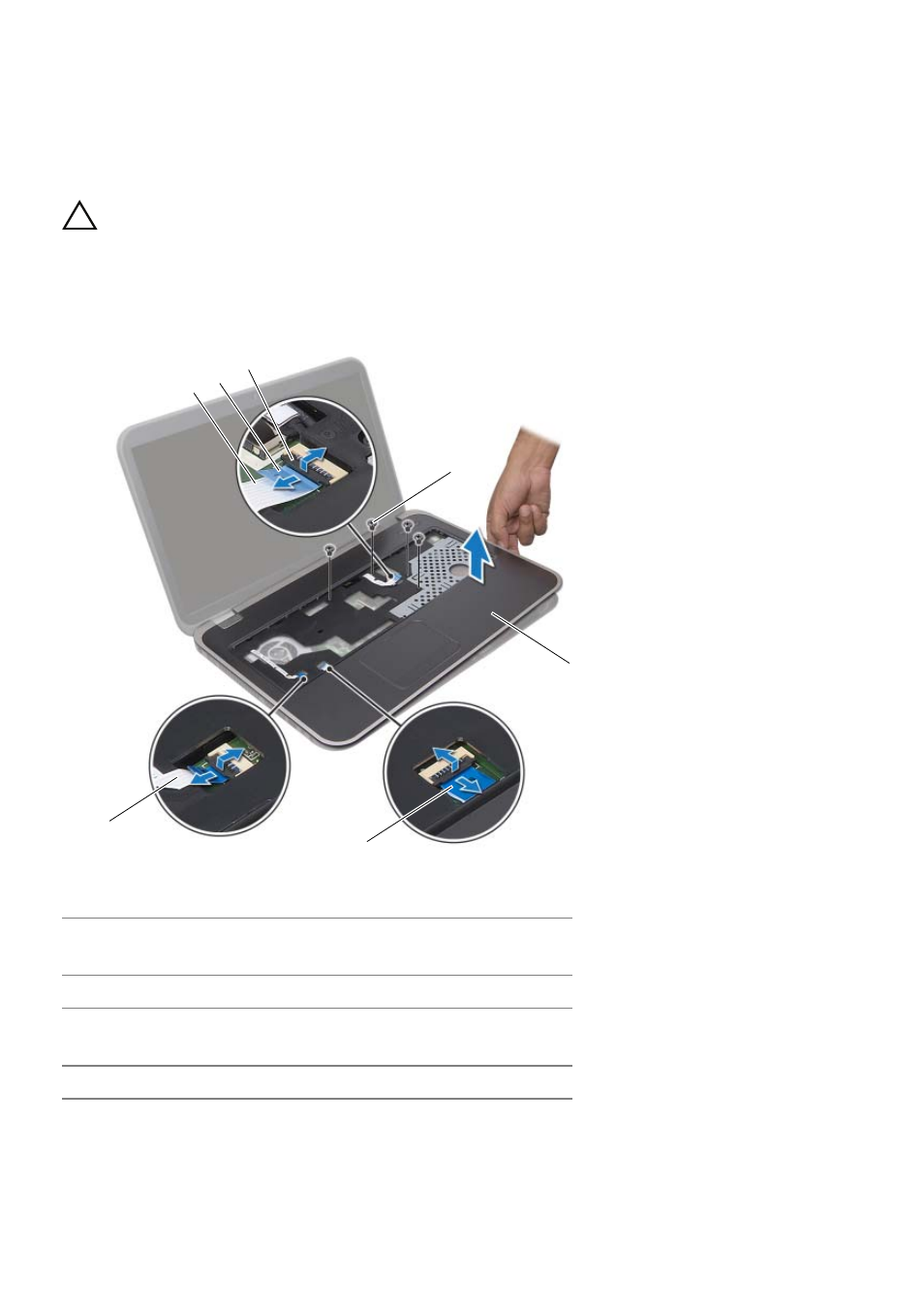

1 кабель платы
функциональных клавиш
2 язычок
3 фиксатор разъема
4 винты (4)
5 упор для рук
6 кабель сенсорной
панели
7 кабель платы кнопки питания
7
6
3
4
2
1
5
