Дисплей
Последовательность действий
1 Закройте дисплей и переверните компьютер.
2 Отсоедините антенные кабели от разъемов мини платы.
См. раздел «Извлечение мини платы беспроводной сети» на стр. 31.
3 Внимательно ознакомьтесь со схемой прокладки антенных кабелей и извлеките их
из направляющих.
4 Переверните компьютер и откройте крышку дисплея до упора.
5 Через отверстие в корпусе компьютера вытяните антенные кабели.
6 Потяните за язычок, чтобы отсоединить кабель дисплея от разъема на системной плате.
7 Внимательно ознакомьтесь со схемой прокладки кабеля дисплея и извлеките его
из направляющих.
8 Выверните винты, которыми дисплей в сборе крепится к корпусу компьютера.
9 Снимите дисплей в сборе с корпуса компьютера.

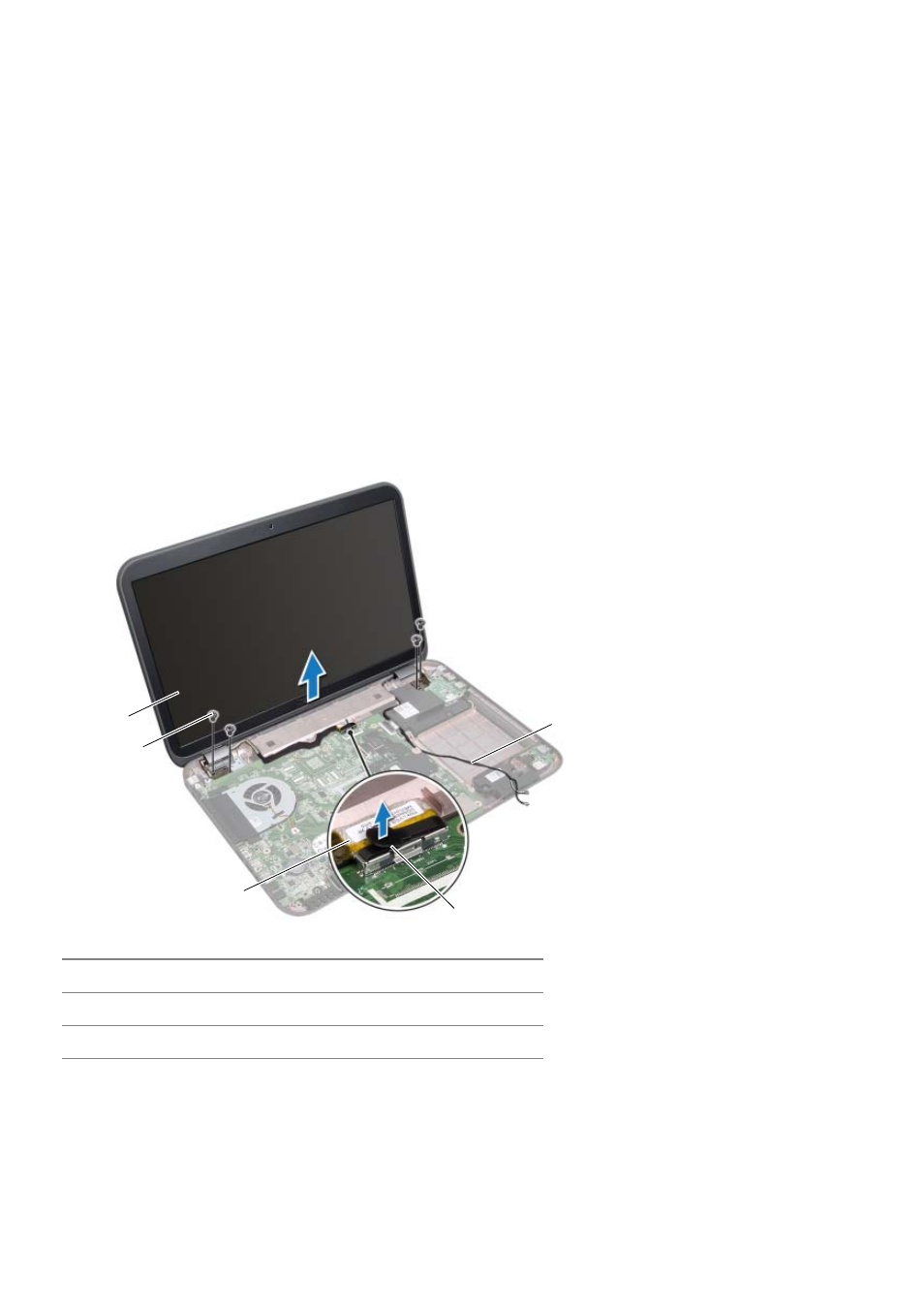

1 дисплей в сборе
2 винты (4)
3 кабель дисплея
4 язычок
5 антенные кабели (2)
2
3
1
4
5
