Snabbreferensguide

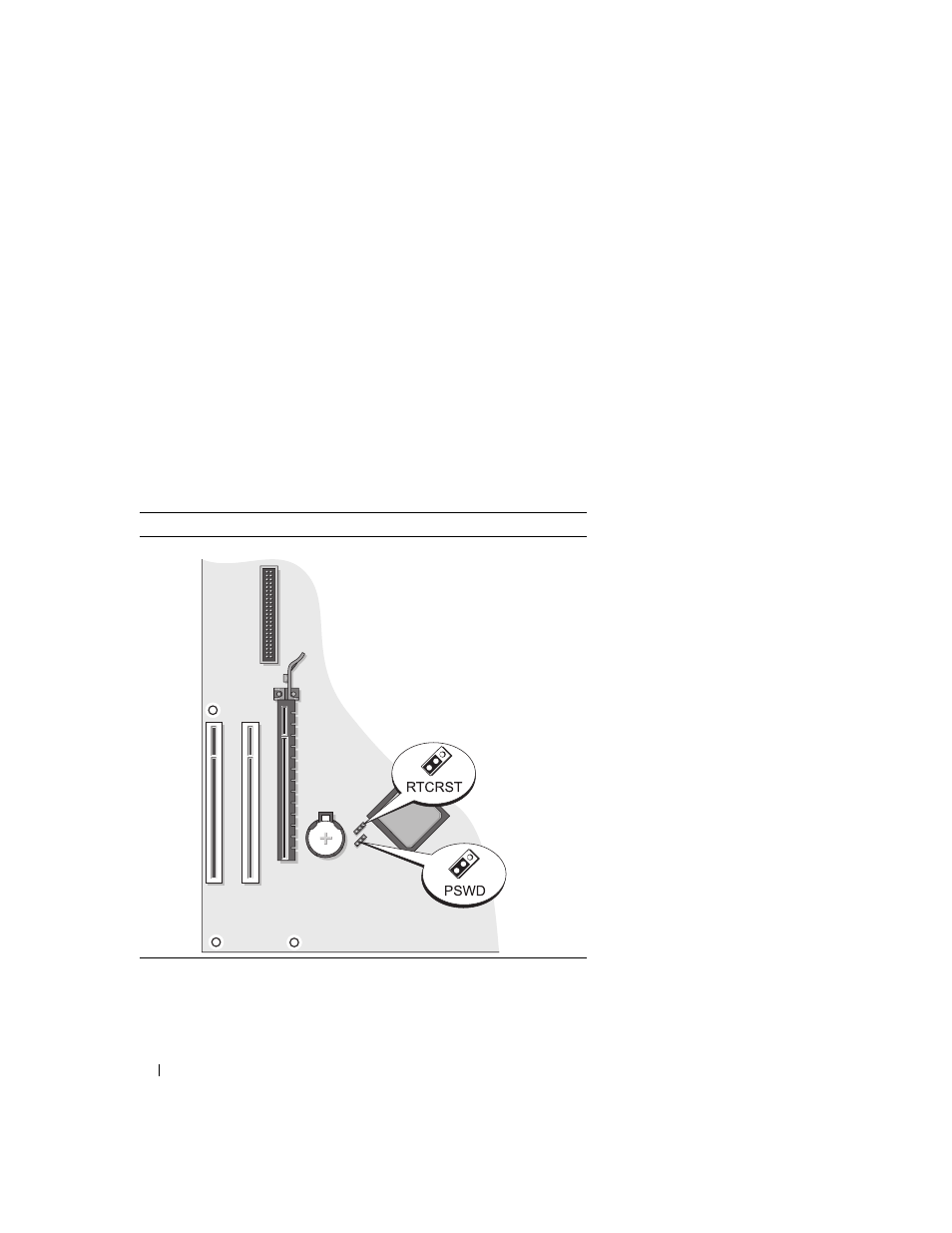

Bygelinställningar
1 fläktkontakt (FAN) 10 intern högtalare (SPKR1)
2 processorkontakt (CPU) 11 lösenordsbygel (PSWD)
3 processorns strömkontakt (12VPOWER) 12 bygel för återställning av realtidklockan
(RTCRST)
4 frontpanelskontakt (FNT_PANEL) 13 batterisockel (BATT)
5 minnesmodulssocklar (DIMM_1, DIMM_2) 14 PCI Express x16-kortkontakt
6 kontakter för SATA-enheter (SATA0, SATA1) 15 PCI-kortkontakter (2)
7 strömkontakt (POWER) 16 kontakt till diskettenheten (FLOPPY)
8 kontakt till cd/dvd-spelare (IDE) 17 kontakt till seriell/PS/2-port (PS2/SER2)
9 kontakter för SATA-enheter (SATA2, SATA3)
Minitornsdator
