208
Краткий справочник

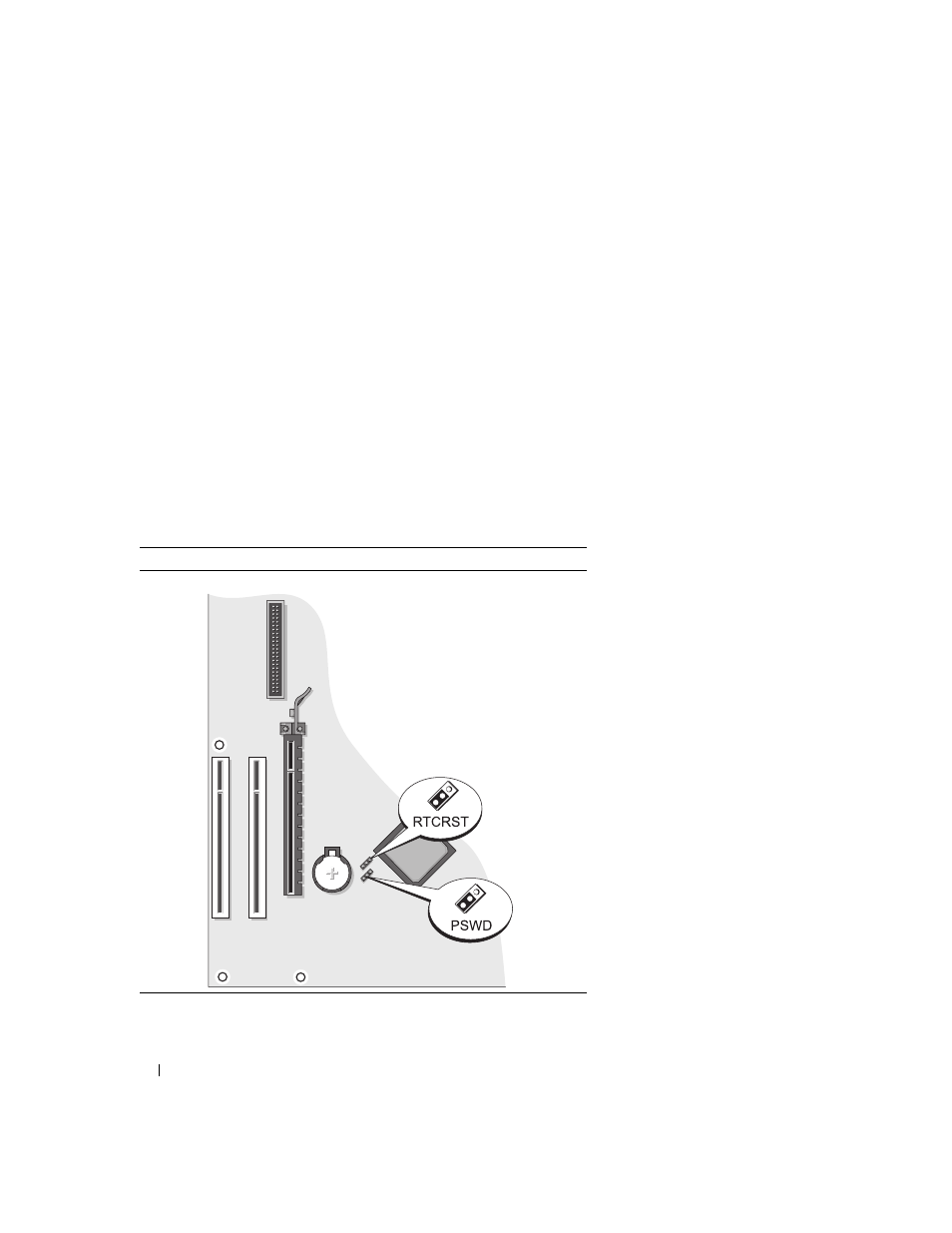

Настройки перемычек
1 разъем вентилятора (FAN) 10 внутренний сигнал (SPKR1)
2 разъем процессора (ЦПУ) 11 перемычка пароля (PSWD)
3 разъем питания процессора (12VPOWER) 12 перемычка сброса RTC (RTCRST)
4 разъем передней панели (FNT_PANEL) 13 гнездо аккумулятора (BATT)
5 разъемы модулей памяти (DIMM_1, DIMM_2) 14 разъем платы PCI Express x16
6 разъемы последовательного порта накопителя
ATA (SATA0, SATA1) 15 разъем платы PCI (2)
7 разъем питания (POWER) 16 разъем дисковода гибких дисков (FLOPPY)
8 разъем дисковода компакт-дисков/DVD-дисков
(IDE) 17 разъем последовательного порта/разъем PS/2
(PS2/SER2)
9 разъемы последовательного порта накопителя
(SATA2, SATA3)
Настольный компьютер
1
1
