Инструкция по эксплуатации Hotpoint Ariston FR540 AN
Страница 4
7
77
7
7
FR 540.2
6
66
6
6
FR 540.2
Подсоединение кабеля к сети
Оснастите питающий кабель вилкой, соответствующей нагрузке оборудова-
ния (см. табличку характеристик) или напрямую подключите оборудование к
сети (без вилки и розетки). В последнем случае должен быть установлен мно-
голинейный выключатель, подходящий для токовой нагрузки оборудования и
соответствующий стандартам (расстояние между разведенными контактами
не менее 3 мм, линия заземления не должна разрываться). Питающий ка-
бель следует располагать так, чтобы по всей длине он никогда не нагревался
до температуры, превышающей на 50°С комнатную.
Перед подсоединением убедитесь в том, что:
z
Электрические парметры духовки, указанные в информационной табличке
(на оборудовании и/или на упаковке) соответствуют характеристикам сети.
z
Предохранители (пробки) или автоматические выключатели и проводка вы-
держивают максимальную нагрузку от вновь устанавливаемого оборудо-
вания (см. табличку характеристик).
z
Система заземления эффективна (линия заземления не должна разрывать-
ся) и соответствует установленным нормам.
z
Если вилка не подходит к розетке, замените розетку при помощи квалифи-
цированного специалиста, который также должен проверить, что сечение
проводки соответствует потребляемой оборудованием мощности.
z
Обеспечен свободный доступ к розетке или многолинейному выклю-
чателю.
N.B. Никогда не используйте удлинители, переходники и многогнездовые ро-
зетки, которые могут стать причиной перегрева и возгорания проводки и обо-
рудования.
Оборудование, подключенное с нарушением требований безопасности бы-
товых приборов большой мощности, изложенных в настоящей инструкции,
является потенциально опасным.
Производитель не несет ответственности за ущерб здоровью и собствен-
ности, если он вызван несоблюдением указанных норм установки.
5
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Эти духовки оснащены трехжильным питающим кабелем, предназначенным
для работы с переменным током, напряжение и частота которого указаны в
табличке технических характеристик (расположенной на оборудовании) и в главе
«Технические характеристики» данного руководства.

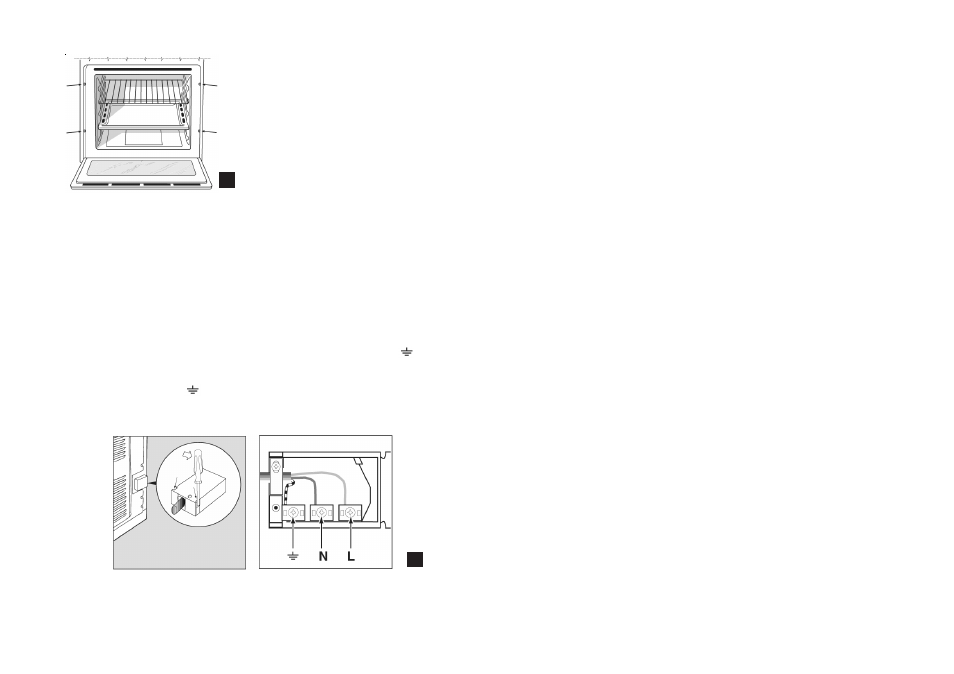

Установка питающего кабеля (рис. 5)
Откройте клеммник:
z
отогните отверткой боковые петли крышки клеммника и откройте ее.
Подсоедините питающий кабель следующим образом:
z
отверните прижимной винт кабеля и три винта на контактах L-N è
;
z
закрепите провода винтами по следующей цветовой схеме: синий (blue)
– нейтраль (N); коричневый (brown) –фаза (L); зеленый & желтый (yellow-
green) – заземление
.
z
зафиксируйте питающий кабель прижимным винтом и закройте крышку
клеммника.
4
Для прикрепления духовки к мебели
откройте дверцу духовки и вкрутите 4
шурупа в 4 отверстия, расположенные
по периметру рамки (рис. 4).
