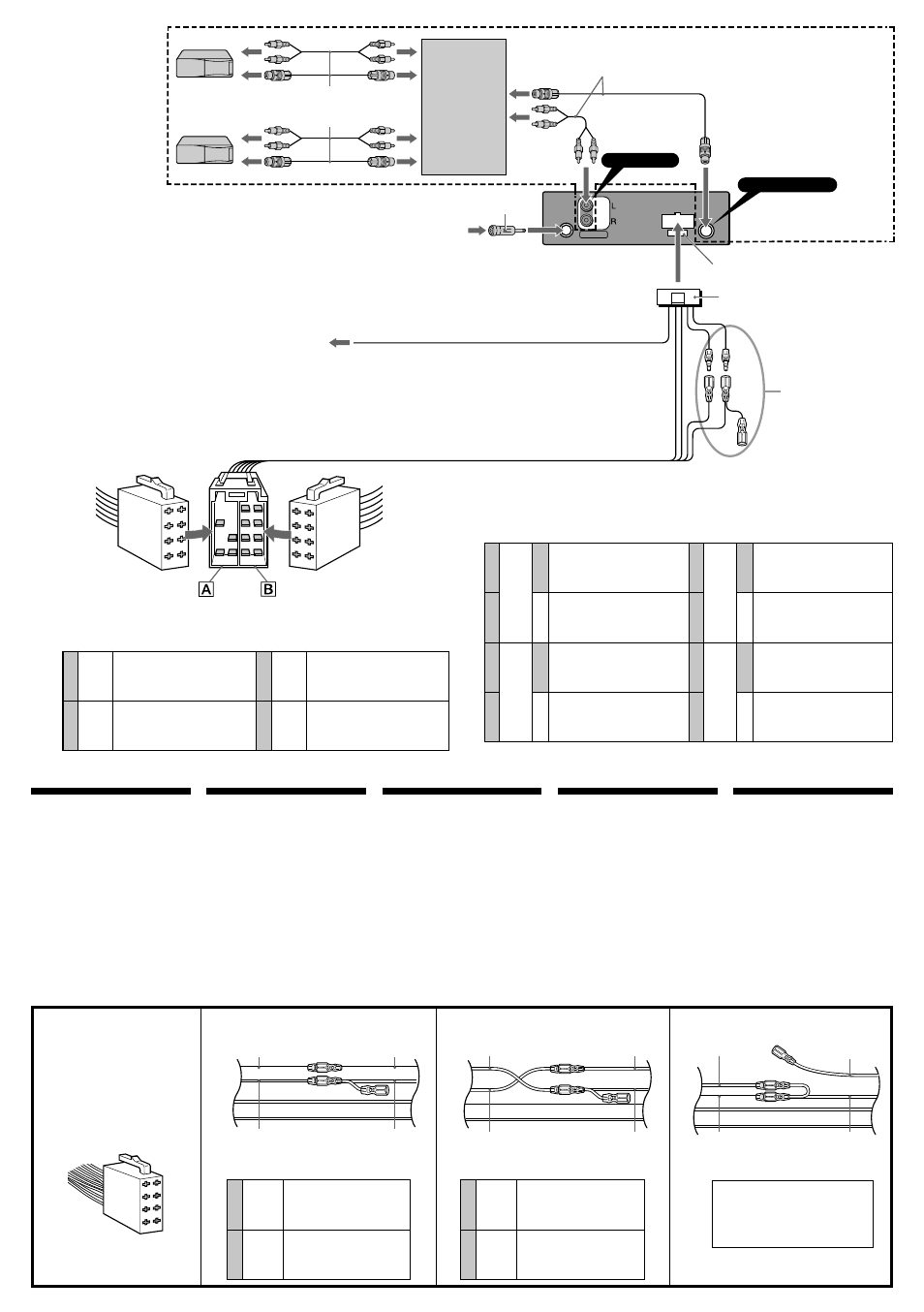

Power connection diagram, Schéma pro zapojení proudu, Schemat podłączeń zasilania – Инструкция по эксплуатации Sony XR-L210
Страница 4: Güç bağlantı şeması, Схема подключения питания
BUS
AUDIO IN
1
3
5
5
7
2
4
4
6
8
7
8
1
3
5
2
4
6
7 8
4
7 8
3
2
1
5 6
from a car aerial*
1
od anteny samochodowej*
1
od autoantény*
1
otomobil anteninden*
1
от автомобильной антенны*
1
Negative polarity positions 2, 4, 6, and 8 have striped cords./ Przewody ujemnych pozycji biegunowości 2, 4, 6, oraz
8 oznaczono prążkami./ Položky s negativní polaritou 2, 4, 6, a 8 mají proužkované kabely./
Negatif yük pozisyonlarının
2, 4, 6, ve 8 kabloları çizgilidir./ Позиции отрицательной полярности 2, 4, 6 и 8 имеют провода с полосками.
Source selector
Selektor źródła
Přepínač zdroje
Kaynak selektörü
Селектор
источника
BUS AUDIO IN
7
8
switched power supply
zasilanie komutowane
přepínatelný zdroj proudu
ayarlanabilir güç desteği
включенное питание
earth
uziemienie
uzemnění
toprak
земля
4
5
continuous power supply
stałe zasilanie mocą
nepřerušovaný zdroj proudu
sürekli güç desteği
непрерывное поступление питания
power aerial control
sterowanie anteną
ovládání elektrické antény
anten kontrolü
антенная электрика
Positions 1, 2 ,3 and 6 do not have pins./ Pozycji 1, 2, 3, oraz 6 nie zaopatrzono w sztyfty./ Položky 1, 2, 3, a 6
nemají kolíky./
1, 2, 3, ve 6 pozisyonlarında iğne yoktur./ Позиции 1, 2, 3 и 6 не имеют контактных штырьков.
+
–
+
–
Speaker, Rear, Right
Głośnik, Tylny, Prawy
Reproduktor, Zadní, Pravý
Hoparlör, arka, sağ
Громкоговоритель, задний, правый
Speaker, Rear, Right
Głośnik, Tylny, Prawy
Reproduktor, Zadní, Pravý
Hoparlör, arka, sağ
Громкоговоритель, задний, правый
Speaker, Front, Right
Głośnik, Przedni, Prawy
Reproduktor, Zadní, Pravý
Hoparlör, arka, sağ
Громкоговоритель, передний, правый
Speaker, Front, Right
Głośnik, Przedni, Prawy
Reproduktor, Zadní, Pravý
Hoparlör, arka, sağ
Громкоговоритель, передний, правый
Speaker, Front, Left
Głośnik, Przedni, Lewy
Reproduktor, Přední, Levý
Hoparlör, ön, sol
Громкоговоритель, передний, левый
Speaker, Front, Left
Głośnik, Przedni, Lewy
Reproduktor, Přední, Levý
Hoparlör, ön, sol
Громкоговоритель, передний, левый
Speaker, Rear, Left
Głośnik, Tylny, Lewy
Reproduktor, Zadní, Levý
Hoparlör, arka, sol
Громкоговоритель, задний, левый
Speaker, Rear, Left
Głośnik, Tylny, Lewy
Reproduktor, Zadní, Levý
Hoparlör, arka, sol
Громкоговоритель, задний, левый
BUS CONTROL IN
5
7
Supplied with the CD/MD changer
Dostarczany ze zmieniaczem płyt CD/MD
Dodávaný s měničem CD/MD
CD/MD changer beraberinde
Прилагается к проигрывателю CD/MD
Supplied with the XA-C30
Dostarczany z modelem XA-C30
Dodávaný s XA-C30
XA-C30 beraberinde
Прилагается к модели XA-C30
to a car’s auxiliary power connector
do samochodowego, pomocniczego
złącza zasilania
do přídavného konektoru na proud v autě
a
otomobilin yardımcı güç konektörüne
к вспомогательному автомобильному
разъему питания
Purple
Fioletowy
Fialový
Mor
Фиолетовый
White
Biały
Bílý
Beyaz
Белый
Grey
Szary
Šedý
Gri
Серый
Green
Zielony
Zelený
Yeşil
Зеленый
Yellow
Żółty
Žlutý
Sarı
Желтый
Blue
Niebieski
Modrý
Mavi
Голубой
Red
Czerwony
Červený
Kırmızı
Красный
Black
Czarny
Černý
Siyah
Черный
5
6
7
8
+
–
+
–
1
2
3
4
Power connection diagram
Auxiliary power connector may vary
depending on the car. Check your car’s
auxiliary power connector diagram to
make sure the connections match
correctly. There are three basic types
(illustrated below). You may need to
switch the positions of the red and
yellow leads in the car stereo’s power
connecting cord.
After matching the connections and
switched power supply leads correctly,
connect the unit to the car’s power
supply. If you have any questions and
problems connecting your unit that are
not covered in this manual, please
consult the car dealer.
Schéma pro zapojení
proudu
Pomocný konektor pro zdroj proudu
může být závislý na modelu auta. Podle
schématu pro zapojení pomocného
konektoru pro zdroj proudu k vašemu
autu zkontrolujte, jestli je zapojení
správné. Existují tři základní druhy
(ilustrace níže). Případně je zapotřebí,
abyste zaměnili zapojení červeného
a žlutého kabelu v kabelu pro přívod
proudu do autorádia.
Po dokončení všech zapojení
a správném zapojení kabelu pro přívod
proudu zapojte přístroj na zdroj proudu.
Jestliže máte další otázky nebo jestliže
se vyskytnou problémy v souvislosti
s vaším přístrojem, které nejsou
popsány v tomto návodu, obra te se na
vaši autodílnu.
Schemat podłączeń
zasilania
Rodzaj pomocniczego łącza zasilania
zależy od typu pojazdu. Należy sprawdzić
w samochodowym schemacie łączy
zasilania, aby zapewnić właściwe
dopasowanie połączeń. Poniżej
zilustrowano trzy podstawowe typy (patrz
ilustracja). Konieczna może być zmiana
pozycji czerwonego i żółtego przewodu
łączeniowego w kablu zasilania dla
samochodowego zestawu stereo.
Po dopasowaniu podłączeń do
przewodów zasilania prądem, należy
podłączyć sprzęt do samochodowego
źródła zasilania. W przypadku
ewentualnych wątpliwości lub trudności z
podłączeniem sprzętu, których nie opisano
w podręczniku, należy skonsultować się z
punktem sprzedaży pojazdu.
Güç Bağlantı Şeması
Yardımcı konektör otomobile göre
değişir. Bağlantıların doğru şekilde uyup
uymadığını kontrol etmek için,
otomobilinizin yardımcı güç konektör
şemasını kontrol ediniz. Üç ana tip vardır
(aşağıda gösterildiği üzere). Oto
stereo’nun güç bağlantı kablosunda
kırmızı ve sarı kabloların yerlerini
değiştirmeniz gerekebilir.
Bağlantıları eşleştirdikten ve güç destek
kablolarını doğru şekilde değiştirdikten
sonra, üniteyi otomobilin güç desteğine
bağlayınız. Ünitenin bağlantıları ile ilgili
bu kılavuzda yer almayan soru ve
sorunlarınız olursa, lütfen otomobil
satıcınıza başvurunuz.
Auxiliary power connector
Pomocnicze łącze zasilania
Pomocný napájecí konektor
Yardımcı güç konektörü
Вспомогательный разъем питания
Схема подключения
питания
В разных автомобилях могут использоваться
разные разъемы вспомогательного питания.
Для того чтобы убедиться в правильности
подсоединения, обpaтитecь к cxeмe paзъeмa
для подключeния вспомогательного питания
Вашего автомобиля. Есть три основных типа
(как показано на рисунке ниже). Возможно,
Вам придется поменять местами
подключение красного и желтого проводов
в соединительном кабеле питания
стереосистемы.
После проверки пpaвильноcти подключeния
в paзъeмax подключите магнитолу к
электропитанию автомобиля. Если у Вас
есть какие-либо вопросы или проблемы,
связанные с подключением магнитолы,
которые не рассматриваются в настоящем
руководстве, обратитесь за советом к
дилеру автомобильной фирмы.
4
7
Yellow
Żółty
Žlutý
Sarı
Желтый
Red
Czerwony
Červený
Kırmızı
Красный
switched power supply
sterowanie anteną
spínatelný zdroj proudu
anten kontrolü
выключаемое питание
continuous power supply
stałe zasilanie mocą
nepřerušovaný zdroj proudu
sürekli güç desteği
нeпpepывнaя подaчa питания
B
C
the car without ACC position
pojazd niewyposażony w pozycję ACC
auto bez polohy ACC
ACC pozisyonu olmayan otomobil
автомобиль не имеет положения АСС
A
4
7
Yellow
Żółty
Žlutý
Sarı
Желтый
Red
Czerwony
Červený
Kırmızı
Красный
continuous power supply
stałe zasilanie mocą
nepřerušovaný zdroj proudu
sürekli güç desteği
нeпpepывнaя подaчa питания
switched power supply
sterowanie anteną
spínatelný zdroj proudu
anten kontrolü
выключаемое питание
4
7 8
3
2
1
5 6
XR-CA300/CA310 only
tylko dla XR-
CA300/CA310
pouze XR-
CA300/CA310
yalnız XR-CA300/CA310 için
топько XR-
CA300/CA310
Red
Czerwony
Červený
Kırmızı
Красный
Red
Czerwony
Červený
Kırmızı
Красный
Yellow
Żółty
Žlutý
Sarı
Желтый
Yellow
Żółty
Žlutý
Sarı
Желтый
Red
Czerwony
Červený
Kırmızı
Красный
Yellow
Żółty
Žlutý
Sarı
Желтый
Red
Czerwony
Červený
Kırmızı
Красный
Yellow
Żółty
Žlutý
Sarı
Желтый
Yellow
Żółty
Žlutý
Sarı
Желтый
Yellow
Żółty
Žlutý
Sarı
Желтый
Red
Czerwony
Červený
Kırmızı
Красный
Red
Czerwony
Červený
Kırmızı
Красный
Fuse (10A)
Bezpiecznik (10 A)
Pojistka (10 A)
Sigorta (10 A)
Предохранитель (10 А)
to a car’s speaker connector
do złącza głośnika samochodowego
do konektoru automobilového reproduktoru
otomobilin hoparlör konektörüne
к разъему автомобильного
громкоговорителя
To the interface cable of a car telephone
Do przewodu interfejsu samochodowego
telefonu komórkowego
Do kabelu rozhraní telefonu v autě
Araç telefonu arabirim kablosuna
К интepфeйcномy кaбeлю
aвтомобильного тeлeфонa
ATT
Connection diagram
Schemat podłączeń
Schéma zapojení
Bağlantı şeması
Схема подсоединения
XR-CA310 green model only
Dotyczy tylko modelu XR-CA310
XR-CA310 - pouze zelený model
Yalnızca XR-CA310 yeşil model
только для зeлeной модeли XR-CA310
See ”Power connection
diagram” for details.
Patrz także “Schemat
Podłączeń zasilania”.
Podrobnosti viz “Schéma pro
zapojení proudu”.
Ayrıntılar için “Güç Bağlantı
Şeması” na bakınız.
См. более подробную
“Схема подключения
питания”.
A
B
Light blue
Jasnoniebieski
Světle modrý
Açık mavi
Cвeтло-голyбой
